***-gre隧道Cisco篇

搜诶符合你

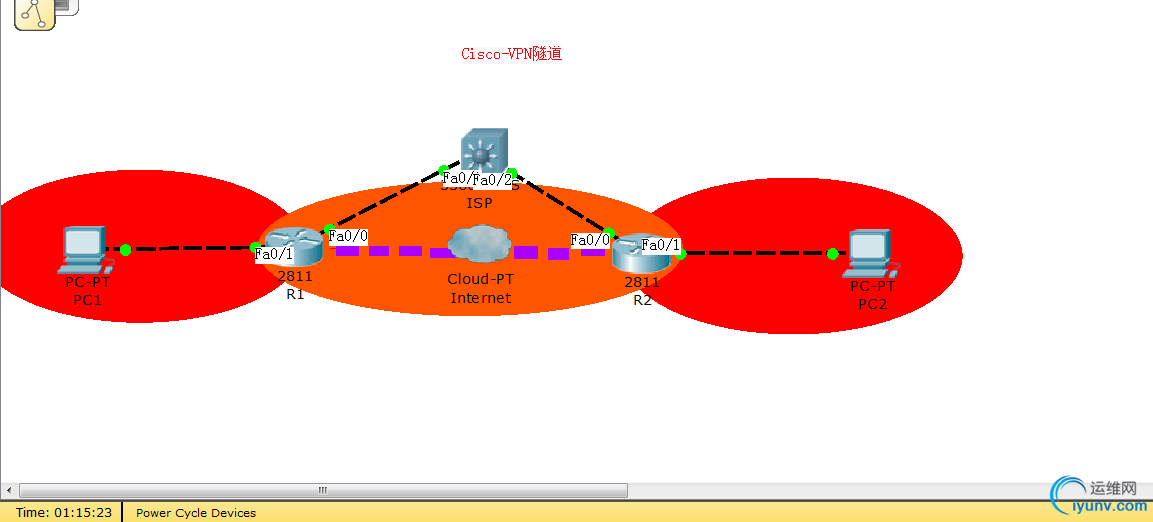

　　【实验拓扑】

　　【实验目的】
　　昨天在H3C防火墙上通过***gre隧道技术实现了总、分公司之间的高速通信，今天在Cisco Packet Tracer模拟器上实现一下同样的功能，比较一下两种环境下的配置差别（其实差别不是很大）。
　　【实验设备】
　　路由器两台（模拟总/分公司的出口路由器）
　　三层交换机一台（模拟InternetISP网络环境）
　　测试PC两台（总、分公司内网主机）
　　【配置过程】
　　Step1：分别进入3层交换机的接口，取消接口的交换功能，并配上IP，作为Internet环境的边界路由器。
　　Step2：分别给两台路由器的接口配置接口地址，并配置去往ISP的默认路由，下一跳地址为Internet边界路由器外口地址。
　　Step3：路由器上启用Tunnel隧道接口，配置IP，指明隧道的源端口，出口地址，开启动态路由协议Rip。
　　【参考配置】
　　R1：
　　hostname R1
　　!
　　interface Tunnel10
　　ip address 192.168.4.1 255.255.255.0
　　tunnel source FastEthernet0/0
　　tunnel destination 61.130.132.1
　　!
　　!
　　interface FastEthernet0/0
　　ip address 61.130.131.1 255.255.255.252
　　duplex auto
　　speed auto
　　!
　　interface FastEthernet0/1
　　ip address 192.168.1.254 255.255.255.0
　　duplex auto
　　speed auto
　　!
　　interface Vlan1
　　no ip address
　　shutdown
　　!
　　router rip
　　network 192.168.1.0
　　network 192.168.4.0
　　!
　　ip classless
　　ip route 0.0.0.0 0.0.0.0 61.130.131.2
　　!
　　R2：
　　!
　　hostname R2
　　!
　　interface Tunnel20
　　ip address 192.168.4.2 255.255.255.0
　　tunnel source FastEthernet0/0
　　tunnel destination 61.130.131.1
　　!
　　!
　　interface FastEthernet0/0
　　ip address 61.130.132.1 255.255.255.252
　　duplex auto
　　speed auto
　　!
　　interface FastEthernet0/1
　　ip address 192.168.2.254 255.255.255.0
　　duplex auto
　　speed auto
　　!
　　interface Vlan1
　　no ip address
　　shutdown
　　!
　　router rip
　　network 192.168.2.0
　　network 192.168.4.0
　　!
　　ip classless
　　ip route 0.0.0.0 0.0.0.0 61.130.132.2
　　!
　　ISP：
　　!
　　hostname ISP
　　!
　　interface FastEthernet0/1
　　no switchport
　　ip address 61.130.131.2 255.255.255.252
　　duplex auto
　　speed auto
　　!
　　interface FastEthernet0/2
　　no switchport
　　ip address 61.130.132.2 255.255.255.252
　　duplex auto
　　speed auto
　　!
　　【验证分析】
　　R1路由表

　　R2路由表

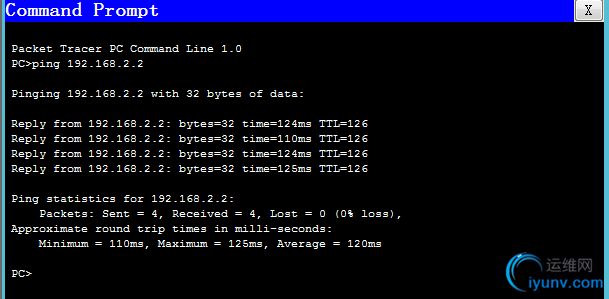

　　主机Ping测试
