　　Cisco PT模拟实验(6)  交换机的端口聚合配置
　　实验目的：
　　理解端口聚合基本原理
　　掌握一般交换机端口聚合的配置方法
　　实验背景：
　　公司财务部和销售部的PC通过2台交换机进行频繁通信，为提高链路之间的带宽，保证网络通信的稳定性；同时提供链路冗余，避免链路单点故障，从而影响关键节点的大面积断网，可考虑采用端口聚合技术来实现。
　　技术原理：

• 　　端口/链路聚合，是指把交换机上多个物理端口捆绑合成一个逻辑端口(称为Aggregate Port)，这样在交换机之间形成一条拥有较大宽带的链路(etherchannel)，还可以实现负载均衡，并提供冗余链路。



  • 　　提高链路宽带，当交换机之间存在多条冗余链路，由于生成树的原因，实际带宽仍只有一条物理链路的带宽，很容易形成网络瓶颈。采用端口聚合后，单条逻辑链路的带宽，等于所有物理链路的总和。

  • 　　支持负载均衡，可根据报文的MAC 地址、IP 地址等特征值把流量均匀地分配给各成员链路，避免单根链路流量饱和。

  • 　　提供链路备份，当一条成员链路断开时，该成员链路的流量将自动地分配到其它有效成员链路上去。

  • 　　防止网络环路，聚合链路组内成员链路收到的广播或者多播报文，将不会被转发到其它成员链路上。



• 　　在一个端口汇聚组(channel-group)中，端口号最小的作为主端口，其他的作为成员端口。聚合端口的特性必须一致，包括接口速率、双工模式、链路类型、VLAN属性等，并且聚合功能需要在链路两端同时配置方能生效。



  • 　　一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。组内的端口号必须连续，但对起始端口无特殊要求。

  • 　　端口聚合成一个独立的逻辑端口后，不能再对成员端口单独配置，应在Aggregate Port模式下进行配置，且不能开启端口安全功能。




　　实验设备：Switch_2960 2台；PC 4台；直通线；交叉线。

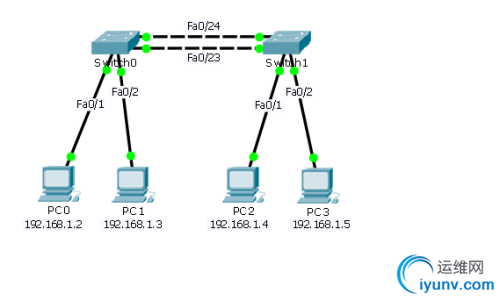

　　实验拓扑：

　　实验步骤：
　　按拓扑图搭建网络，并为交换机提供冗余链路
　　选择编号连续的端口进行配置
　　将连续的多端口加入链路组并开启
　　为聚合链路开启均衡负载功能
PC设置　　
192.168.1.2        //PC0
　　
192.168.1.3        //PC1
　　
192.168.1.4        //PC2
　　
192.168.1.5        //PC3
　　
//子网掩码和网关
　　
255.255.255.0
　　
192.168.1.1
Switch0和Switch1配置　　
Switch>en
　　
Switch#conf t
　　
Switch(config)#inter range f0/23-24
　　
Switch(config-if-range)#switch mode trunk             //将端口配置为Trunk模式
　　
Switch(config-if-range)#channel-group 1 mode on       //加入链路组1并开启
　　
Switch(config-if-range)#ex
　　
Switch(config)#port-channel load-balance dst-ip       //按目的IP地址来实现负载均衡
　　
Switch(config)#ex
　　
Switch#show etherchannel summary             //显示以太通道信息
　　
Switch#conf t
　　
Switch(config)#interface port-channel 1      //进入聚合端口的端口配置模式
　　
Switch(config)#ex
　　
Switch#show interfaces etherchannel          //显示聚合端口信息
PC0(命令提示符CMD下)　　
ping 192.168.1.3           //链路通
　　
ping 192.168.1.4           //链路通
　　
ping 192.168.1.5           //链路通
　　端口聚合主要应用的场合：

• 　　交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。

• 　　交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。

• 　　交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。

• 　　服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问。


　　实验环境： Windows 7 ，Cisco PT 7.0
　　参考资料：CCNA学习指南（第7版）
