Cisco Packet Tracer 之 三层交换机使用路由协议实验

lomg

　　实验环境：

　　实验目的：（两间公司之间的VLAN互通）
　　1、在B公司里配置三层交换机，把FA0/1 FA0/2  FA0/3 设置为TRUNK端口。
　　2、在B公司的三层交换机，创建VTP，并且创建VLAN20  VLAN30  VLAN40 VLAN100，并设置相应的IP地址。
　　3、在B公司的三层交换机，创建各VLAN的IP地址池。
　　4、在B公司的二层交换机，设置VTP CLIENT。
　　5、在B公司里，按图把各个PC加入到相应的VLAN口中，并查看是否可以获取IP地址。
　　6、在B公司的三层交换机里启用路由功能IP ROUTING，并测试公司内部各网段是否互通。
　　备注：以上步骤A公司的操作省略。
　　7、在两间公司的专线端口上关闭交换功能，并设置相应的IP地址。
　　8、先测试两公司之间的VLAN是否可互通。
　　9、因各VLAN不是直连，所以必须要在各公司的三层交换机添加相应的路由协议。
　　10、测试两个网段之间的PC是否可以互通。
　　实验步骤：
　　1、在B公司里配置三层交换机，把FA0/1 FA0/2  FA0/3 设置为TRUNK端口。
　　CoreSWB(config)#int fa0/1
　　CoreSWB(config-if)#switchport trunk encapsulation dot1q
　　CoreSWB(config-if)#switchport mode trunk
　　CoreSWB(config)#int fa0/2
　　CoreSWB(config-if)#switchport trunk encapsulation dot1q
　　CoreSWB(config-if)#switchport mode trunk
　　CoreSWB(config)#int fa0/3
　　CoreSWB(config-if)#switchport trunk encapsulation dot1q
　　CoreSWB(config-if)#switchport mode trunk
　　2、在B公司的三层交换机，创建VTP，并且创建VLAN20  VLAN30  VLAN40 VLAN100，并设置相应的IP地址。
　　CoreSWB(vlan)#vtp domain senya
　　Changing VTP domain name from NULL to senya
　　CoreSWB(vlan)#vtp server
　　Device mode already VTP SERVER.
　　CoreSWB#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　CoreSWB(config)#vlan 20
　　CoreSWB(config-vlan)#exit
　　CoreSWB(config)#vlan 30
　　CoreSWB(config-vlan)#exit
　　CoreSWB(config)#vlan 40
　　CoreSWB(config-vlan)#exit
　　CoreSWB(config)#vlan 100
　　CoreSWB(config-vlan)#exit
　　CoreSWB(config)#int vlan20
　　CoreSWB(config-if)#ip add 192.168.20.1 255.255.255.0
　　CoreSWB(config-if)#exit
　　CoreSWB(config)#int vlan30
　　CoreSWB(config-if)#ip add 192.168.30.1 255.255.255.0
　　CoreSWB(config-if)#exit
　　CoreSWB(config)#int vlan40
　　CoreSWB(config-if)#
　　%LINK-5-CHANGED: Interface Vlan40, changed state to up
　　%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan40, changed state to up
　　CoreSWB(config-if)#ip add 192.168.40.1 255.255.255.0
　　CoreSWB(config-if)#exit
　　CoreSWB(config-if)#exit
　　3、在B公司的三层交换机，创建各VLAN的IP地址池。
　　CoreSWB(config)#ip dhcp pool vlan20
　　CoreSWB(dhcp-config)#network 192.168.20.0 255.255.255.0
　　CoreSWB(dhcp-config)#default-router 192.168.20.1
　　CoreSWB(dhcp-config)#exit
　　CoreSWB(config)#ip dhcp pool vlan30
　　CoreSWB(dhcp-config)#network 192.168.30.0 255.255.255.0
　　CoreSWB(dhcp-config)#default-router 192.168.30.1
　　CoreSWB(dhcp-config)#exit
　　CoreSWB(config)#ip dhcp pool vlan40
　　CoreSWB(dhcp-config)#network 192.168.40.0 255.255.255.0
　　CoreSWB(dhcp-config)#default-router 192.168.40.1
　　CoreSWB(dhcp-config)#exit
　　4、在B公司的二层交换机，设置VTP CLIENT。（只显示一个交换机的操作步骤）
　　Switch#vlan database
　　% Warning: It is recommended to configure VLAN from config mode,
　　as VLAN database mode is being deprecated. Please consult user
　　documentation for configuring VTP/VLAN in config mode.
　　Switch(vlan)#vtp domain senya
　　Domain name already set to senya.
　　Switch(vlan)#vtp client
　　Setting device to VTP CLIENT mode.
　　Switch(vlan)#exit
　　APPLY completed.
　　Switch#show vlan
　　VLAN Name                             Status    Ports
　　---- -------------------------------- --------- -------------------------------
　　1    default                          active    Fa0/2, Fa0/3, Fa0/4, Fa0/5
　　Fa0/6, Fa0/7, Fa0/8, Fa0/9
　　Fa0/10, Fa0/11, Fa0/12, Fa0/13
　　Fa0/14, Fa0/15, Fa0/16, Fa0/17
　　Fa0/18, Fa0/19, Fa0/20, Fa0/21
　　Fa0/22, Fa0/23, Fa0/24
　　20   VLAN0020                         active
　　30   VLAN0030                         active
　　40   VLAN0040                         active
　　100  VLAN0100                         active
　　1002 fddi-default                     act/unsup
　　1003 token-ring-default               act/unsup
　　1004 fddinet-default                  act/unsup
　　1005 trnet-default                    act/unsup
　　VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
　　---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
　　1    enet  100001     1500  -      -      -        -    -        0      0
　　20   enet  100020     1500  -      -      -        -    -        0      0

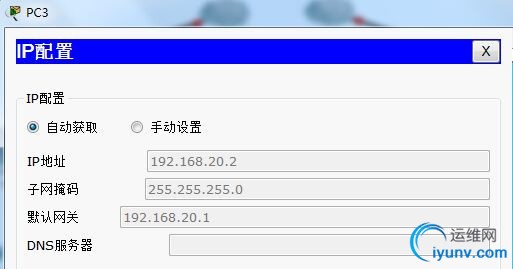

　　5、在B公司里，按图把各个PC加入到相应的VLAN口中，并查看是否可以获取IP地址。（其它交换机操作省略）
　　Switch#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　Switch(config)#int fa0/2
　　Switch(config-if)#switchport mode access
　　Switch(config-if)#switchport access vlan 20

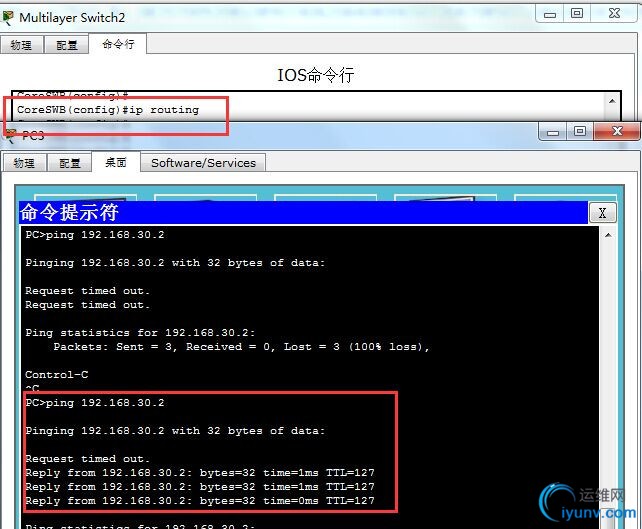

　　6、在B公司的三层交换机里启用路由功能IP ROUTING，并测试公司内部各网段是否互通。
　　在没有IP ROUTING的情况下如下：

　　在三层交换机启用IP ROUTING后，如下：

　　7、在两间公司的专线端口上关闭交换功能，并设置相应的IP地址和测试是否能PING通。
　　A公司：
　　CoreSW(config)#int fa0/4
　　CoreSW(config-if)#no switchport
　　CoreSW(config-if)#ip add 192.168.100.1 255.255.255.0
　　B公司：
　　CoreSWB(config)#int fa0/5
　　CoreSWB(config-if)#no switchport
　　CoreSWB(config-if)#ip add 192.168.100.2 255.255.255.0
　　两公司之间互通：
　　CoreSW#PING 192.168.100.2
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.100.2, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 0/0/0 ms
　　8、先测试两公司之间的VLAN是否可互通。

　　CoreSW#show ip route
　　Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
　　i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
　　* - candidate default, U - per-user static route, o - ODR
　　P - periodic downloaded static route
　　Gateway of last resort is not set
　　C    192.168.2.0/24 is directly connected, Vlan2
　　C    192.168.3.0/24 is directly connected, Vlan3
　　C    192.168.4.0/24 is directly connected, Vlan4
　　C    192.168.100.0/24 is directly connected, FastEthernet0/4
　　9、因各VLAN不是直连，所以必须要在各公司的三层交换机添加相应的路由协议。
　　A公司添加B公司的VLAN网段信息如下：
　　CoreSW#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　CoreSW(config)#router rip
　　CoreSW(config-router)#ver 2
　　CoreSW(config-router)#no au
　　CoreSW(config-router)#net 192.168.2.0
　　CoreSW(config-router)#net 192.168.3.0
　　CoreSW(config-router)#net 192.168.4.0
　　CoreSW(config-router)#net 192.168.100.0
　　B公司添加A公司的VLAN网段信息如下：
　　CoreSWB#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　CoreSWB(config)#router rip
　　CoreSWB(config-router)#ver 2
　　CoreSWB(config-router)#no au
　　CoreSWB(config-router)#net 192.168.20.0
　　CoreSWB(config-router)#net 192.168.30.0
　　CoreSWB(config-router)#net 192.168.40.0
　　CoreSWB(config-router)#net 192.168.100.0
　　RIP协议是把自己本网段的VLAN宣告到别的交换机上。
　　A公司三层交换机的路由表情况：
　　CoreSW#show ip route
　　Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
　　i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
　　* - candidate default, U - per-user static route, o - ODR
　　P - periodic downloaded static route
　　Gateway of last resort is not set
　　C    192.168.2.0/24 is directly connected, Vlan2
　　C    192.168.3.0/24 is directly connected, Vlan3
　　C    192.168.4.0/24 is directly connected, Vlan4
　　R    192.168.20.0/24 [120/1] via 192.168.100.2, 00:00:25, FastEthernet0/4
　　R    192.168.30.0/24 [120/1] via 192.168.100.2, 00:00:25, FastEthernet0/4
　　R    192.168.40.0/24 [120/1] via 192.168.100.2, 00:00:25, FastEthernet0/4
　　C    192.168.100.0/24 is directly connected, FastEthernet0/4
　　B公司的路由表情况如下：
　　CoreSWB#
　　CoreSWB#show ip route
　　Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
　　i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
　　* - candidate default, U - per-user static route, o - ODR
　　P - periodic downloaded static route
　　Gateway of last resort is not set
　　R    192.168.2.0/24 [120/1] via 192.168.100.1, 00:00:10, FastEthernet0/4
　　R    192.168.3.0/24 [120/1] via 192.168.100.1, 00:00:10, FastEthernet0/4
　　R    192.168.4.0/24 [120/1] via 192.168.100.1, 00:00:10, FastEthernet0/4
　　C    192.168.20.0/24 is directly connected, Vlan20
　　C    192.168.30.0/24 is directly connected, Vlan30
　　C    192.168.40.0/24 is directly connected, Vlan40
　　C    192.168.100.0/24 is directly connected, FastEthernet0/4

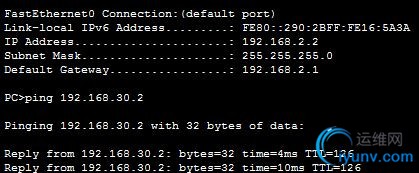

　　10、测试两个网段之间的PC是否可以互通。
