Cisco Packet Tracer 之 EtherChannel 增加链路带宽和冗余性

y23335793

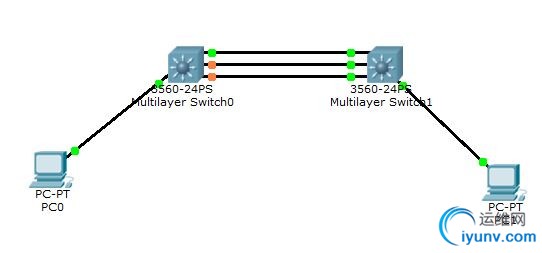

　　实验环境：

　　实验目的：
　　1、观察两台交换机STP状态。

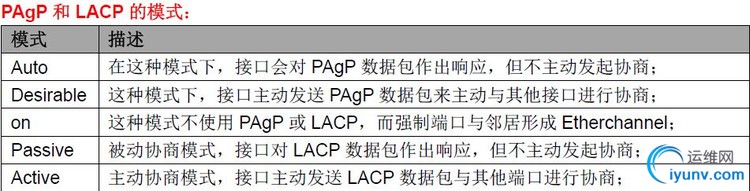

　　2、配置EtherChannel，并物理端口加入到Channel中。
　　3、再查看两台交换机STP状态。
　　4、测试是否生效，一条一条网线断掉。
　　实验步骤：

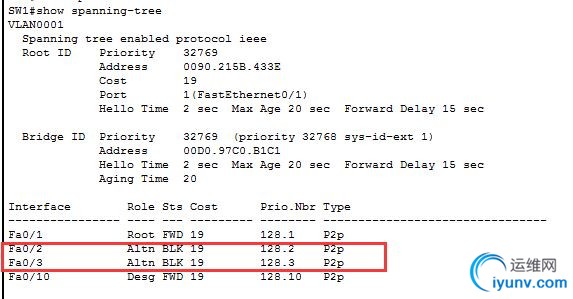

　　1、观察两台交换机STP状态。

　　2、配置EtherChannel，并物理端口加入到Channel中。
　　SW1(config)#interface port-channel  1
　　SW1(config-if)#exit
　　SW1(config)#
　　SW1(config)#int range fa0/1,fa0/2,fa0/3
　　SW1(config-if-range)#channel-group 1 mode on
　　SW2(config)#interface port-channel  1
　　SW2(config-if)#exit
　　SW2(config)#
　　SW2(config)#int range fa0/1,fa0/2,fa0/3
　　SW2(config-if-range)#channel-group 1 mode on

　　3、再查看两台交换机STP状态。

　　4、测试是否生效，一条一条网线断掉。
　　结果是：两机器在互PING的时候没有出现丢包，但是延迟会增大一点。
