cisco5300与nms板卡服务器组成分布式传真系统

升木

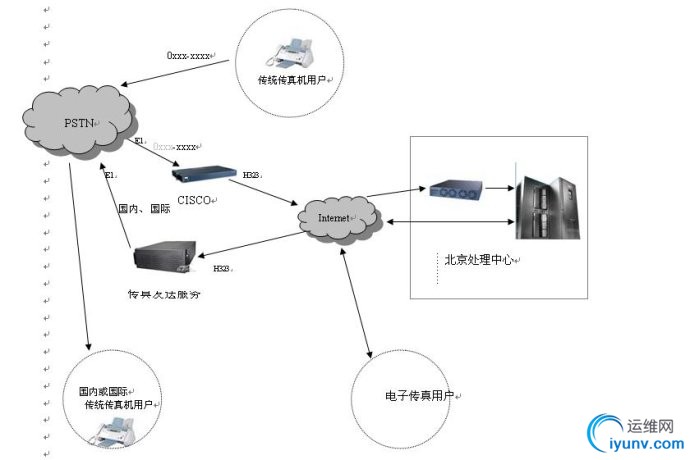

　　搭建服务器及路由器所应注意事项

　　1、核心平台搭建硬件部分
　　cisco5300一台（带有E1模块）的E1口通过双绞线连接到接收服务器的传真适配卡，双绞线线序一头为568A另一头为45312678，以上设备需要配置公网IP地址并，支持H323协议；
　　发送服务器的传真适配卡连接到运营商提供的2M E1线路（30B+D），需要RJ45转BNC线缆一根，以上设备需要公网IP地址，并支持H323协议；
　　2、落地设备搭建硬件部分
　　cisco2600或是cisco5300一台（带有E1模块，作为接收设备）连接到运营商提供的2M E1线路（30B+D），需要RJ45转BNC线缆一根，以上设备需要公网IP地址，并支持H323协议；
　　发送服务器的传真适配卡连接到运营商提供的2M E1线路（30B+D），需要RJ45转BNC线缆一根，以上设备需要公网IP地址，并支持H323协议；
　　注：2M线路信令为PRA信令（PRI-NET5），无效验，以第16时隙为控制时隙；当同时有发送和接收2M线路时，需要设置权限，所有呼入走接收设备，发送服务器所接线路只发送不接收，（呼入呼出权限）；其次在配置IP地址时应注意与核心设备的连接速度，在全双工下ping值不大于80ms，丢包率不大于3
　　3、落地cisco设备配置及核心cisco对应配置
　　落地必要配置说明
　　isdn switch-type primary-net5          //ISDN交换机类型
　　!
　　!
　　voice service voip                   //VOIP语音服务
　　fax protocol t38
　　ls-redundancy 0
　　hs-redundancy 0
　　fallback cisco
　　h323 call start fast
　　!
　　controller E1 0                    //配置 E1语音卡1
　　framing NO-CRC4              //编帧方式：NO-CRC4默认HDB3
　　clock source line primary
　　pri-group timeslots 1-31          //把PRI接口划分为31个信道
　　!
　　interface Serial0:15                //第十六个信道(逻辑端口s0:15)是管理信道
　　no ip address                   //无ip地址
　　no logging event link-status       //无连接事件记录
　　isdn switch-type primary-net5    //ISDN交换机类型
　　isdn incoming-voice modem     //ISDN入局语音调制解调器
　　isdn guard-timer 1000
　　isdn map address . plan isdn type national   //ISDN变换地址全国性ISDN计划类型
　　isdn T203 30000
　　isdn T310 60000
　　isdn send-alerting             //ISDN发送信号
　　isdn negotiate-bchan
　　isdn disconnect-cause 1
　　isdn sending-complete         //ISDN发送信号完成
　　no fair-queue                //无流线队列
　　no cdp enable                //cdp不可用
　　!
　　voice-port 0:D                 //提示语音为中文
　　cptone CN
　　!
　　dial-peer voice 2101 voip        //定义拨号规则（号段与核心设备配置对应）
　　destination-pattern 8406T      //对前四位为8406的呼入进行传输
　　session target ipv4:218.240.8.34 //传输到ip为218.240.8.34的设备
　　fax protocol cisco            //传真协议使用cisco
　　!
　　dial-peer voice 9001 pots             //定义拨号对等体到语音物理端口
　　incoming called-number 8406T      //被叫号码为8406段
　　direct-inward-dial                 //直接内部拨号
　　!
　　核心cisco设置
　　isdn switch-type primary-net5
　　!
　　voice service voip
　　fax protocol t38 ls-redundancy 0 hs-redundancy 0 fallback cisco
　　h323 call start fast
　　!
　　controller E1 0
　　framing NO-CRC4
　　clock source line primary
　　pri-group timeslots 1-31
　　!
　　interface Serial0:15
　　no ip address
　　no logging event link-status
　　isdn switch-type primary-net5
　　isdn incoming-voice modem
　　isdn guard-timer 1000
　　isdn map address . plan isdn type national
　　isdn T203 30000
　　isdn T310 60000
　　isdn send-alerting
　　isdn negotiate-bchan
　　isdn disconnect-cause 1
　　isdn sending-complete
　　no fair-queue
　　no cdp enable
　　dial-peer voice 9001 pots
　　destination-pattern 8406T
　　progress_ind setup enable 3                   //启用进展提示设置
　　progress_ind alert enable 8                    //启用进展提示报警
　　progress_ind progress enable 8
　　progress_ind connect enable 8
　　direct-inward-dial
　　port 0:D                                 //定义输出语音端口
　　prefix 05108406                          //加入前缀
　　4、cisco配置状态说明及检验
　　（1）使用命令show isdn state可查看isdn 线路状态

　　如上图所示状态则表示第一层（deactivated）未连接，可能的原因为物理线路未连接或是相连接服务器的传真板卡驱动未启动。

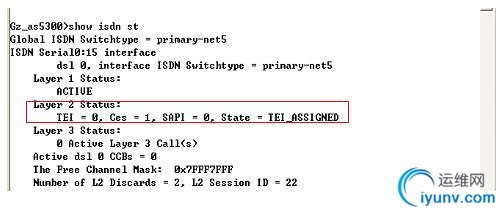

　　如上图所示状态表示第一层已经连接好（active），但第二层无信号，可能的原因为运营商未配置数据或数据不匹配

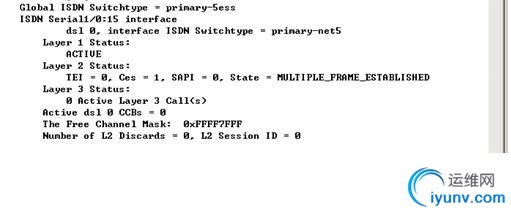

　　上图表示一层（active）二层（multiple_frame_established）都已配置好，可以传输数据。

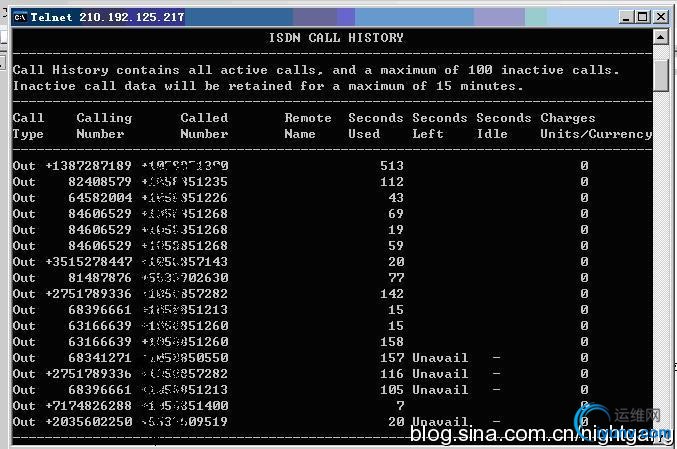

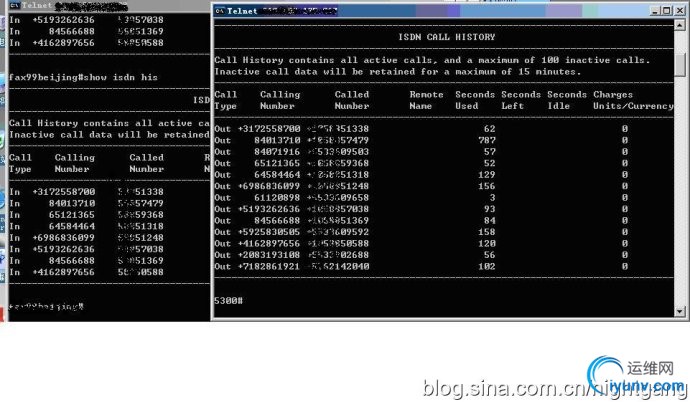

　　（2）可通过命令show isdn history查看呼入的历史纪录来检测线路是否正常

　　当测试传真号码时，首先物理线路应该是通畅；其次外地cisco设备数据配置完成，核心cisco设备对应数据配置完成；

　　Calling number主叫号码；called number 被叫号码（需要测试的号码）
　　故障一、在外地设备上使用show isdn history命令无法看到正常呼入，原因可能是线路或是运营商e1线路数据未作或外地设备数据未配置而拒接。此时外地设备使用isdn call history voice brief可看到有呼入，但没有响应。
　　故障二、（空号提示或是号码不存在）呼入已到达外地设备，但无法到达核心设备；在外地设备上使用show isdn history命令，发现呼叫失败（Fail），核心设备没有记录；原因可能是核心未配置数据或服务器数据未配置，此时在核心通过使用isdn call history voice brief查看是否到达核心或检查核心设备数据。
　　故障三、传真音不完整，可能是传真板卡或是模块故障。
　　故障四、传真音不清晰，可能是e1线路接口有虚焊。
　　故障五、所发传真不完整，传真板卡或模块故障。
　　故障六、由个别用户呼叫传真空号由于互联互通问题，需找运营商解决。
