华为 *** 配置 实现

qqruser

• 　　实验名成：华为***配置实现

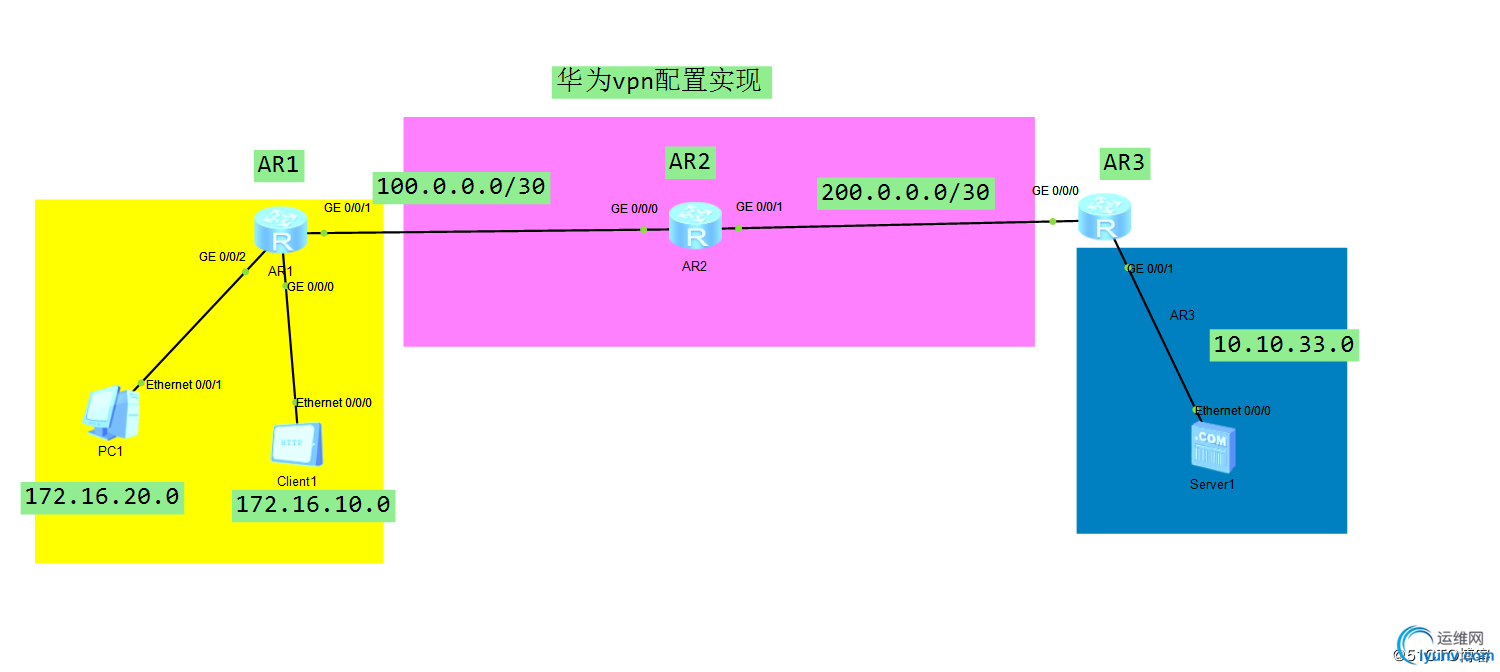

• 　　实验拓扑图：



  　　3. 实验目的 ：1. 使内网 172.16.10.0 配置***虚拟专用网可以访问AR3内网 web 服务器
  　　2. 使内网 172.16.20.0 网段，配置动态pat可以上外网


　　4. 地址规划 ：
　　内网：pc1 : 172.16.20.1 /24
　　gateway : 172.16.20.254
　　client1 : 172.16.10.1./24 　
　　gateway : 172.16.10.254
　　AR 1 : G0/0/2 : 172.16.20.254  /24
　　G0/0/0 :  172.16.10.254 /24
　　G0/0/1: 100.0.0.1  /30
　　AR2 :    G0/0/0  :   100.0.0.2/30
　　G0/0/1:     200.0.0.1 /30
　　AR3 :  G0/0/0: 200.0.0.2 /30
　　G0/0/1:　10.10.33.254 /24
　　server1 : 10.10.33.1 /24
　　5. 配置思路：首先配置边界设备，以及外网的路由器 AR2，AR3的ip地址，其次再配置各个终端的ip地址，然后在边界设备上配置去往外网的默认路由，以及pat地址转化，使内网172.16.20.0网段可以通过nat上网，最后，配置***使，172.16.10.0 网段，可以通过虚拟专用网通道，访问web服务器
　　6.操作步骤 ：
　　＃　首先配置，ＡＲ１　，ＡＲ２　，ＡＲ３接口的ｉｐ地址　
　　# 配置AR1的ip地址
　　interface g 0/0/1
　　ip address 100.0.0.1 255.255.255.252
　　undo shutdown
　　itnerface g0/0/2
　　ip address 172.16.20.254    255.255.255.0
　　undo shutdown
　　interface g0/0/0
　　ip address 172.16.10.254  255.255.255.0
　　undo shutdown
　　#配置AR2的ip地址
　　interface  g0/0/0
　　ip address 100.0.0.2  255.255.255.252
　　undo shutdown
　　interface g0/0/1
　　ip address 200.0.0.1  255.255.255.252
　　undo shutdown
　　# 配置AR3的ip地址
　　interface g 0/0/0
　　ip  address 200.0.0.2 255.255.252
　　undo shutdown
　　interface g0/0/1
　　ip address 10.10.33.254  255.255.255.0
　　undo shutdown
　　#  最后配置各个终端的ip的地址
　　pc1        :         ip address 172.16.20.1 255.255.255.0
　　gateway  172.16.20.254
　　client1 :  ip address 172.16.10.1 255.255.255.0
　　gateway 172.16.10.254
　　# 在边界设备AR1上配置默认路由以及pat地址转换，使内网可以访问外网
　　#  ip route 0.0.0.0  0.0.0.0  100.0.0.2  //
　　acl  2000
　　rule 5 permit source  172.16.20.0 0.0.0.255
　　interface  g 0/0/1
　　nat outbound   2000         //pat 地址转换

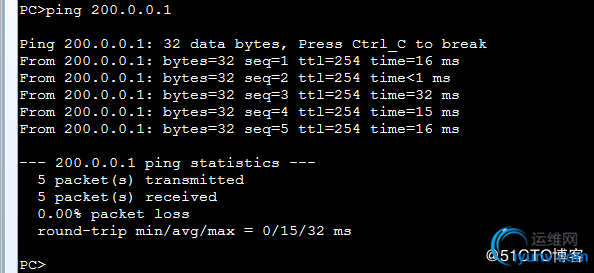

　　验证与测试 ：
　　ping 200.0.0.1

　　#　接下来配置*** 虚拟专用网 ，使 内网 172.16.10.0 网段可以访问 web服务器-server 1

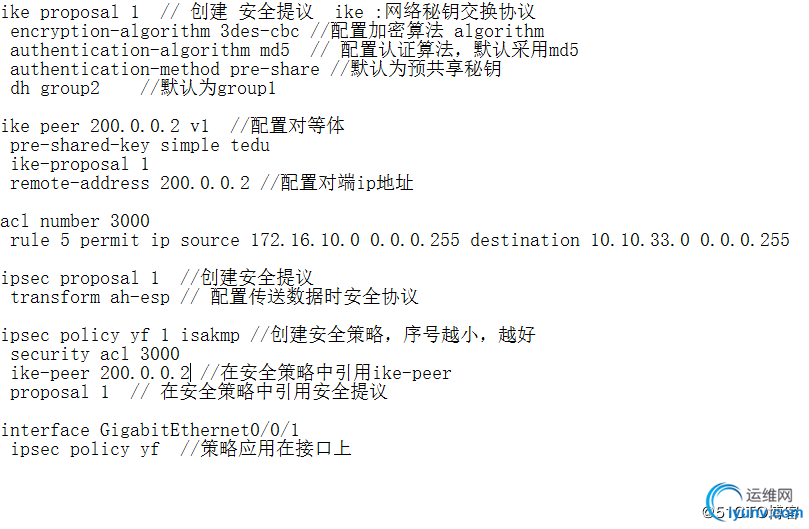

　　# 在边界设备AR1上配置***

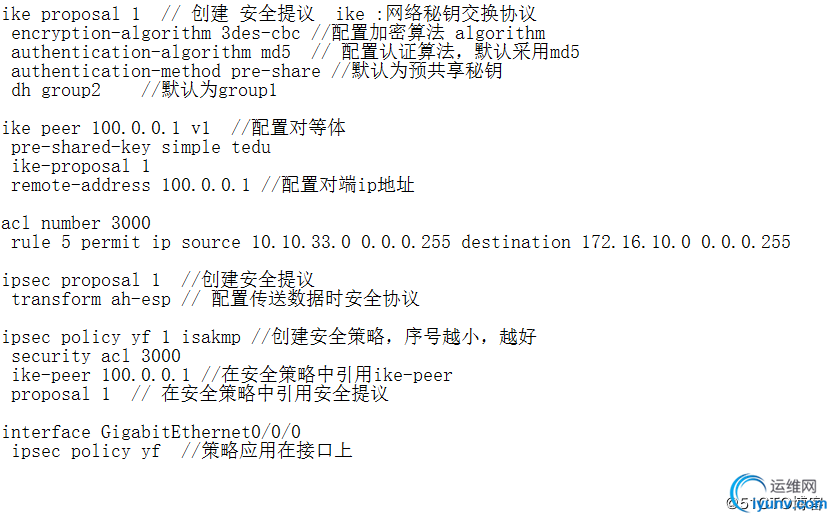

　　#　在ＡＲ３上配置去往外网的默认路由　,以及***策略 ，使内网 172.16.10 .0 可以访问web服务器
　　ip rotue 0.0.0.0 0.0.0.0  200.0.0.1

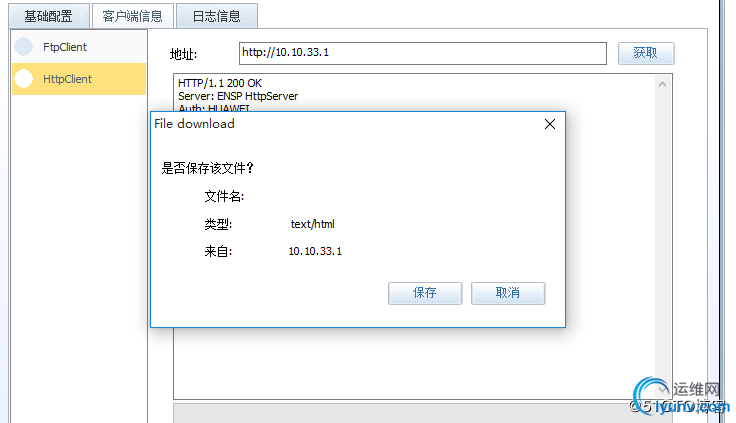

　　验证与测试：
　　http:// 10.10.33.1

　　#以上测试说明可以成功访问web服务器 ，***创建成功
　　——————————————————————————————————————————————————————————————————————————————————————————————————
　　ｅｎｄ　　＿＿＿＿＿＿＿＿
