华为——配置OSPF实现不连续区域网络通信

wlyyb521

　　在网络中如果出现了不连续区域，该如何实现通信呢？今天我就给大家简单说一下。

实验名称：小型公司案例-配置OSPF实现不连续区域网络通信

实验目的：配置OSPF实现不连续区域网络的通信功能

实验拓扑：

地址规划：

设备
IP地址及掩码
PC1
192.168.10.1/24
PC2
192.168.60.1/24
PC3
192.168.50.1/24
设备
端口
IP地址及掩码
所属区域
R1
GI 0/0/0
192.168.12.1/24
区域12
R1
GI 0/0/1
192.168.16.1/24
区域16
R1
GI 0/0/2
192.168.10.254/24
区域12
R2
GI 0/0/0
192.168.12.2/24
区域12
R2
GI 0/0/1
192.168.23.2/24
区域0
R3
GI 0/0/0
192.168.23.3/24
区域0
R3
GI 0/0/1
192.168.34.3/24
区域0
R4
GI 0/0/0
192.168.34.4/24
区域0
R4
GI 0/0/1
192.168.45.4/24
区域45
R5
GI 0/0/0
192.168.45.5/24
区域45
R5
GI 0/0/1
192.168.56.254/24
区域45
R6
GI 0/0/0
192.168.16.6/24
区域16
R6
GI 0/0/1
192.168.60.254/24
区域16
实验步骤：
　　a.配置设备IP地址
　　PC机：

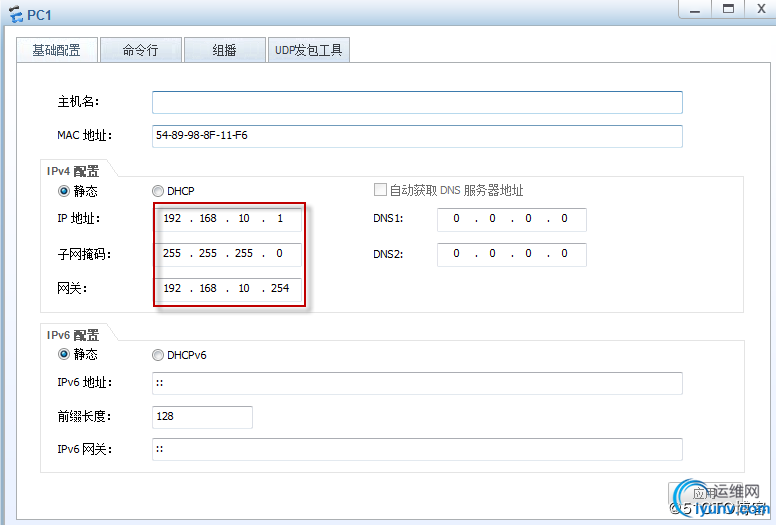

　　pc1：

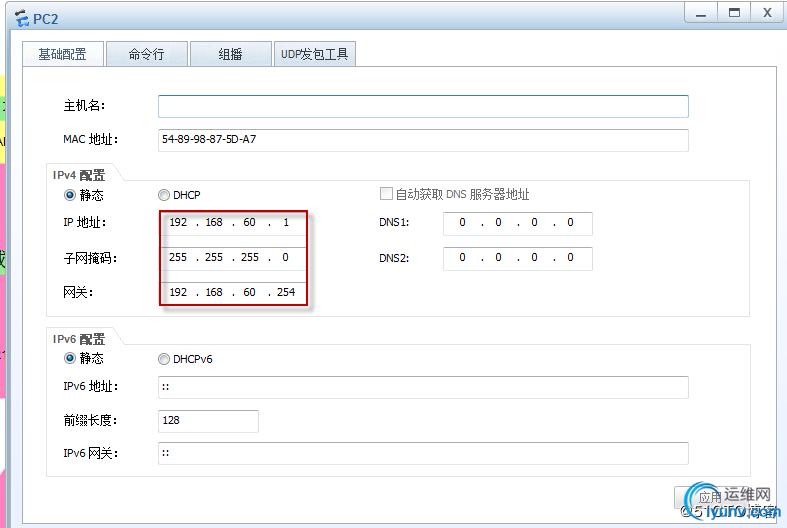

　　pc2：

　　pc3：

　　路由器：
　　R1:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R1\修改名字
　　[R1]interface GigabitEthernet 0/0/0 \进入端口
　　[R1-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 255.255.255.0\    配置IP及掩码
　　[R1-GigabitEthernet0/0/0]int gi 0/0/1\进入端口
　　[R1-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R1-GigabitEthernet0/0/1]ip address 192.168.16.1 255.255.255.0\配置IP及掩码
　　[R1-GigabitEthernet0/0/1]int gi 0/0/2\进入端口
　　[R1-GigabitEthernet0/0/2]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/2 is not shutdown.
　　[R1-GigabitEthernet0/0/2]ip address 192.168.10.254 255.255.255.0\配置IP及掩码
　　[R1-GigabitEthernet0/0/2]quit\退出
　　[R1]
　　R2:
　　<Huawei>system-view \\进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R2\修改名字
　　[R2]interface GigabitEthernet 0/0/0\进入端口
　　[R2-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 255.255.255.0\配置IP及掩码
　　[R2-GigabitEthernet0/0/0]int gi 0/0/1\进入端口
　　[R2-GigabitEthernet0/0/1]undo shutdown\开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R2-GigabitEthernet0/0/1]ip address 192.168.23.2 255.255.255.0\配置IP及掩码
　　[R2-GigabitEthernet0/0/1]quit\退出
　　R3:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R3\修改名字
　　[R3]interface GigabitEthernet 0/0/0\进入端口
　　[R3-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.\
　　[R3-GigabitEthernet0/0/0]ip address 192.168.23.3 255.255.255.0\配置IP及掩码
　　[R3-GigabitEthernet0/0/0]int gi 0/0/1\进入端口
　　[R3-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.\
　　[R3-GigabitEthernet0/0/1]ip address 192.168.34.3 255.255.255.0\配置IP及掩码
　　[R3-GigabitEthernet0/0/1]quit\退出
　　R4:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R4\修改名字
　　[R4]interface GigabitEthernet 0/0/0\进入端口
　　[R4-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[R4-GigabitEthernet0/0/0]ip address 192.168.34.4 255.255.255.0\配置IP及掩码
　　[R4-GigabitEthernet0/0/0]int gi 0/0/1\进入端口
　　[R4-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R4-GigabitEthernet0/0/1]ip address 192.168.45.4 255.255.255.0\配置IP及掩码
　　[R4-GigabitEthernet0/0/1]quit\退出
　　R5:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R5\修改名字
　　[R5]interface GigabitEthernet 0/0/0\进入端口
　　[R5-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[R5-GigabitEthernet0/0/0]ip address 192.168.45.5 255.255.255.0\配置IP及掩码
　　[R5-GigabitEthernet0/0/0]int gi 0/0/1\进入端口
　　[R5-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R5-GigabitEthernet0/0/1]ip address 192.168.50.254 255.255.255.0\配置IP及掩码
　　[R5-GigabitEthernet0/0/1]quit\退出
　　R6:
　　<Huawei>system-view \进入系统视图
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]sysname R6\修改名字
　　[R6]interface GigabitEthernet 0/0/0\进入端口
　　[R6-GigabitEthernet0/0/0]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/0 is not shutdown.
　　[R6-GigabitEthernet0/0/0]ip address 192.168.16.6 255.255.255.0\配置IP及掩码
　　[R6-GigabitEthernet0/0/0]int gi 0/0/1\进入端口
　　[R6-GigabitEthernet0/0/1]undo shutdown \开启端口
　　Info: Interface GigabitEthernet0/0/1 is not shutdown.
　　[R6-GigabitEthernet0/0/1]ip address 192.168.60.254 255.255.255.0\配置IP及掩码
　　[R6-GigabitEthernet0/0/1]quit\退出
　　b.配置完IP地址后，开始配置OSPF，我划分的是普通区域（非骨干区域分为普通区域和特殊区域，特殊区域会在以后的文章中为大家展示，今天先划分为普通区域），其中R1和R2间是区域12，R1和R6间的区域是区域16，R2-R4间的区域是骨干区域区域0,R4和R5之间的区域是区域45。
　　在配置ospf时，首先要进入ospf，开启进程1，默认是1，其次配置区域，各个RID分别向各自的区域进行宣告，建立邻接关系，具体操作如下：
　　R1:
　　[R]ospf 1 router-id 1.1.1.1\创建进程并且命名OSPF使用的RID
　　[R1-ospf-1]area 16\应用区域
　　[R1-ospf-1-area-0.0.0.16]network 192.168.16.1 0.0.0.0\精确宣告网段
　　[R1-ospf-1-area-0.0.0.12]network 192.168.10.254 0.0.0.0\精确宣告网段
　　[R1-ospf-1-area-0.0.0.16]quit\退出
　　[R1-ospf-1]area 12\应用区域
　　[R1-ospf-1-area-0.0.0.12]network 192.168.12.1 0.0.0.0\精确宣告网段
　　[R1-ospf-1-area-0.0.0.12]quit\退出
　　[R1-ospf-1]quit\退出
　　R2:
　　[R2]ospf 1 router-id 2.2.2.2\创建进程并且命名OSPF使用的RID
　　[R2-ospf-1]area 12\应用区域
　　[R2-ospf-1-area-0.0.0.12]network 192.168.12.2 0.0.0.0\精确宣告网段
　　[R2-ospf-1-area-0.0.0.12]quit\退出
　　[R2-ospf-1]area 0\应用区域
　　[R2-ospf-1-area-0.0.0.0]network 192.168.23.2 0.0.0.0\精确宣告网段
　　[R2-ospf-1-area-0.0.0.0]quit\退出
　　R3:
　　[R3]ospf 1 router-id 3.3.3.3\创建进程并且命名OSPF使用的RID
　　[R3-ospf-1]area 0\应用区域
　　[R3-ospf-1-area-0.0.0.0]network 192.168.23.3 0.0.0.0\精确宣告网段
　　[R3-ospf-1-area-0.0.0.0]network 192.168.34.3 0.0.0.0\精确宣告网段
　　[R3-ospf-1-area-0.0.0.0]quit\退出
　　R4:
　　[R4]ospf 1 router-id 4.4.4.4\创建进程并且命名OSPF实使用的RID
　　[R4-ospf-1]area 0\应用区域
　　[R4-ospf-1-area-0.0.0.0]network 192.168.34.4 0.0.0.0\精确宣告网段
　　[R4-ospf-1-area-0.0.0.0] [R4-ospf-1]area 45\
　　[R4-ospf-1-area-0.0.0.45]network 192.168.45.4 0.0.0.0\精确宣告网段
　　[R4-ospf-1-area-0.0.0.45]quit\退出
　　R5:
　　[R5]ospf 1 router-id 5.5.5.5\创建进程并且命名OSPF使用的RID
　　[R5-ospf-1]area 45  \应用区域
　　[R5-ospf-1-area-0.0.0.45]network 192.168.45.5 0.0.0.0\精确宣告网段
　　R5-ospf-1-area-0.0.0.45]network 192.168.50.254 0.0.0.0\精确宣告网段
　　[R5-ospf-1-area-0.0.0.45]quit\退出
　　[R5-ospf-1]quit\退出
　　R6:
　　[R6]ospf 1 router-id 6.6.6.6\创建进程并且命名OSPF使用的RID
　　[R6-ospf-1]area 16\应用区域
　　[R6-ospf-1-area-0.0.0.16]network 192.168.16.6 0.0.0.0\精确宣告网段
　　[R6-ospf-1-area-0.0.0.16]network 192.168.60.254 0.0.0.0\精确宣告网段
　　[R6-ospf-1-area-0.0.0.16]quit\退出
　　c.此时我们验证一下，邻接关系是否已建立：
　　R1：

　　R2:

　　R3:

　　R4:

　　R5:

　　R6:

　　d.通过验证，我们可以确认各个邻接关系已成功建立，但由于R1并不是ABR（只有ABR具有不同区域之间实现路由传递的能力），而R1和R6所在的区域并不是连续区域（连续区域指的是骨干区域和非骨干区域相连，而区域12和区域16都是非骨干区域),所以我们要想办法，使R1成为ABR，这样才能实现路由传递，实现不连续区域的通信。
　　总结共有2种办法：

-构造ABR，让该非骨干区域的路由在其他区域中是以内部路由的方式存在；
　　

1. #在连接多个非骨干区域的路由器上，与区域0建立一个OSPF邻居关系　　是通过重新链接一个“物理链路”的方式（直接在R1和R3间加一条网线即可实现连续区域的要求），但在实际工作中，有时是一些老旧的网络，并不是新建网络，所以我们并不能随便进行搭建。
　　

　　2.通过创建虚链路的方式使R1成为ABR（这种情况下，就是连续区域了，直接连接骨干区域和非骨干区域），操作步骤如下：
　　& R1：
　　R1:
　　[R1]ospf 1\创建ospf进程1
　　[R1-ospf-1]area 12\应用区域
　　[R1-ospf-1-area-0.0.0.12]vlink-peer 2.2.2.2 \
　　[R1-ospf-1-area-0.0.0.12]quit\退出
　　& R2：
　　[R2]ospf 1\创建ospf进程1
　　[R2-ospf-1]area 12\应用区域
　　[R2-ospf-1-area-0.0.0.12]vlink-peer 1.1.1.1\
　　[R1-ospf-1-area-0.0.0.12]quit\退出
　　&此时查看本地上通过 虚链路建立的 OSFP 邻居关系 ：

　　&测试是否实现不连续区域通信
　　pc1：

　　pc2：

　　通过虚链路建立的OSPF邻居关系，永远是属于区域0的； 虚链路的建立，是需要依靠底层的真实链路所在的区域来传输  OSPF报文的（hello等）。所以呢，如果底层的“穿越/传输区域”不稳定的话，则会导致上层的 “ 虚链路”不稳定，则影响整个网络的骨干区域的稳定性。 所以，一般不建议使用这种方式，如果不得不使用，那么也仅仅是临时的解决方案。

-.构建不同的 OSPF 进程，让路由的传递是以外部路由的方式呈现。
　　

  操作步骤主要是： 先废除通过进程1与R6的邻接关系（删除进程1中R1对区域16的宣告），再通过进程10与R6建立邻接关系（建立新的进程10，向区域16宣告），在进程10中，将进程1当作外部路由引入，在进程1中，把进程10当作外部路由引入。　　

　　&废除通过进程1与R6的邻接关系（删除进程1中对区域16的宣告）
　　[R1]ospf 1
　　[R1-ospf-1]area 16应用区域
　　[R1-ospf-1-area-0.0.0.16]undo network 192.168.16.1 0.0.0.0
　　&建立进程10，通过进程10与R6建立邻接
　　[R1]ospf 10
　　[R1-ospf-10]area 16应用区域
　　[R1-ospf-10-area-0.0.0.16]network 192.168.16.1 0.0.0.0
　　&在进程10中，把进程1当作外部路由导入（重分发）
　　[R1]ospf 10
　　[R1-ospf-10]import-route ospf 1
　　&在进程1中，把进程8当作玩不路由导入（重分发）
　　[R1]ospf 1
　　[R1-ospf-1]import-route ospf 10
　　查看不连续区域的通信
　　PC1:

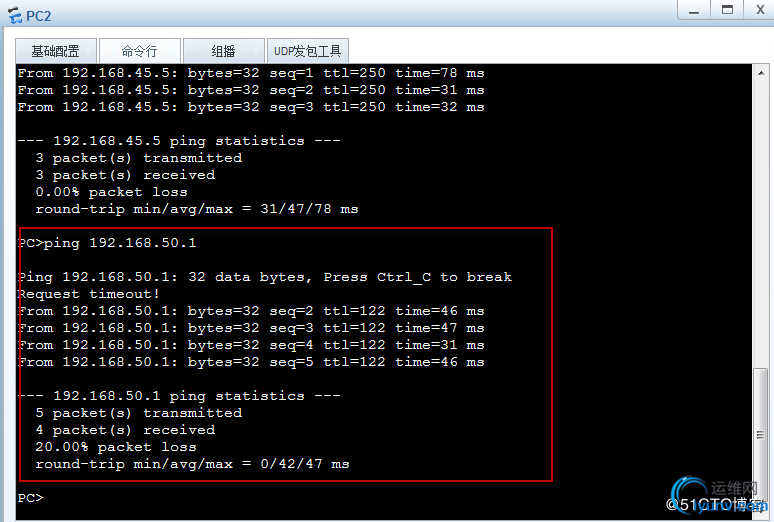

　　PC2:

　　希望大家能够通过我的实验学习到不连续区域通信的方法，初学有什么不足欠缺的请各位大神多多指教，谢谢！
