华为 OSPF多区域配置

shenzhang

　　OSPF多区域配置：

　　思路及步骤：

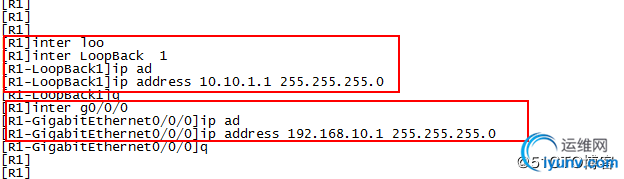

　　1.配置R1：将0端口ip 192.168.10.1 255.255.255.0
　　创建lookback 1  配置ip：10.10.1.1 255.255.255.0

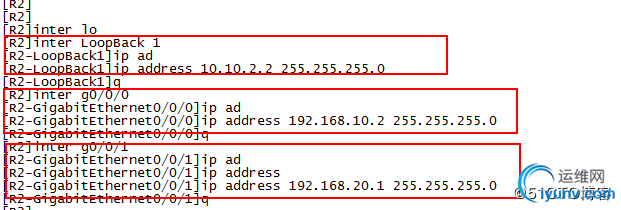

　　2.配置R2：将0端口ip 192.168.10.2 255.255.255.0
　　将1端口ip 192.168.20.1 255.255.255.0
　　创建lookback 1  配置ip：10.10.2.2 255.255.255.0

　　3.配置R3：将0端口ip 192.168.30.1 255.255.255.0
　　将1端口ip 192.168.20.2 255.255.255.0
　　创建lookback 1  配置ip：10.10.3.3 255.255.255.0

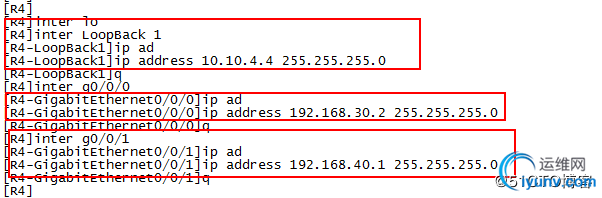

　　4.配置R4：将0端口ip 192.168.30.2 255.255.255.0
　　将1端口ip 192.168.40.1 255.255.255.0
　　创建lookback 1  配置ip：10.10.4.4 255.255.255.0

　　5.配置R5：将0端口ip 192.168.50.1 255.255.255.0
　　将1端口ip 192.168.40.2 255.255.255.0
　　创建lookback 1  配置ip：10.10.5.5 255.255.255.0

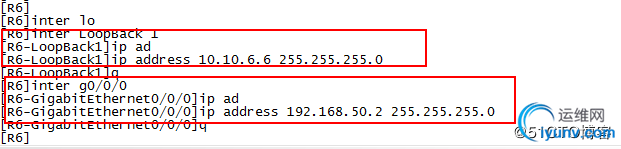

　　6.配置R6：将0端口ip 192.168.50.2 255.255.255.0
　　创建lookback 1  配置ip：10.10.6.6 255.255.255.0

　　7.在R1  创建ospf 1
　　area 12
　　network 192.168.10.1 0.0.0.0
　　network10.10.1.1 0.0.0.0

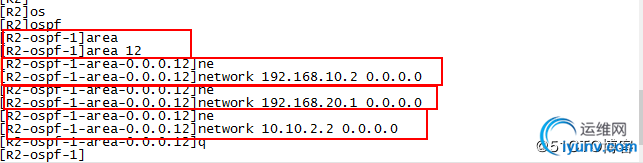

　　8.在R2 创建ospf 1
　　area 12
　　network 192.168.10.2 0.0.0.0
　　network 192.168.20.1 0.0.0.0
　　network10.10.2.2 0.0.0.0

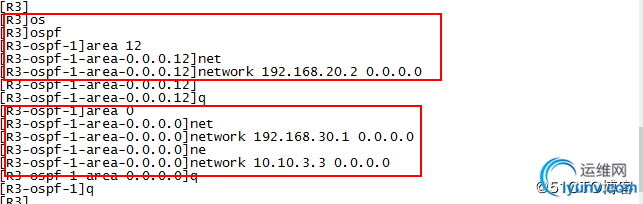

　　9.在R3创建ospf 1
　　area 12
　　network 192.168.20.2 0.0.0.0
　　area 0
　　network 192.168.30.1 0.0.0.0
　　network10.10.3.3 0.0.0.0

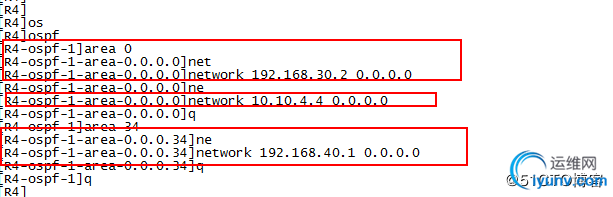

　　10.在R4创建ospf 1
　　area 0
　　network 192.168.30.2 0.0.0.0
　　network10.10.4.4 0.0.0.0
　　area 34
　　network 192.168.40.1 0.0.0.0

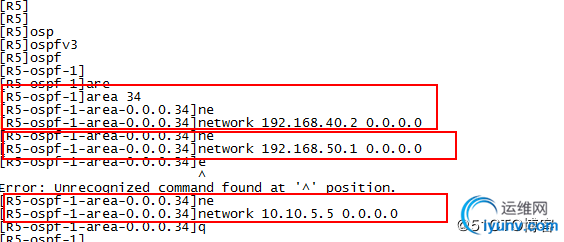

　　11.在R5 创建ospf 1
　　area 34
　　network 192.168.40.2 0.0.0.0
　　network 192.168.50.1 0.0.0.0
　　network10.10.5.5 0.0.0.0

　　12.在R6创建ospf 1
　　area 34
　　network 192.168.50.2 0.0.0.0
　　network10.10.6.6 0.0.0.0

　　13.验证：

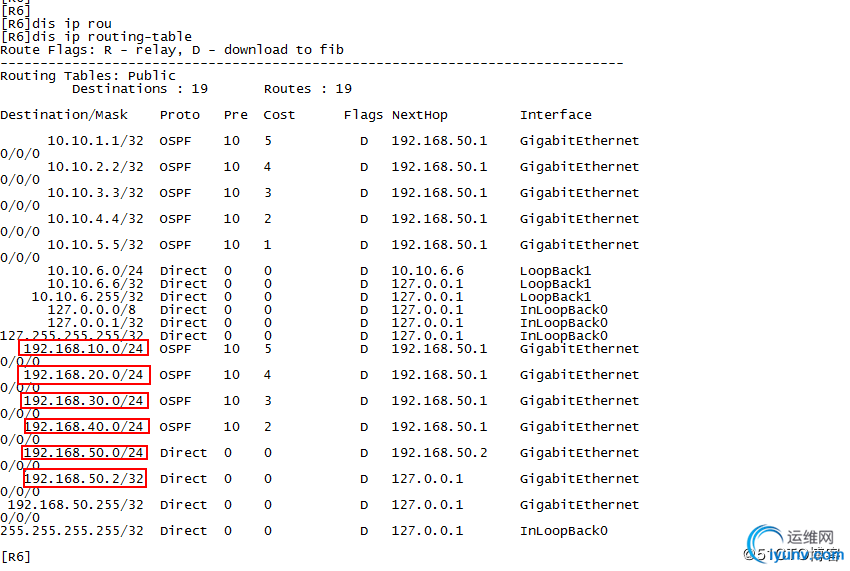

　　在任意路由中查看路由表配置：
　　display iprouting-table

　　可以查看全部路由网段

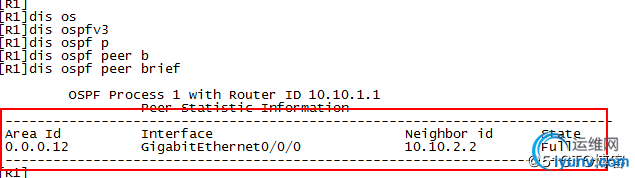

　　14.在R1上查看OSPF邻居表
　　display ospf peer brief

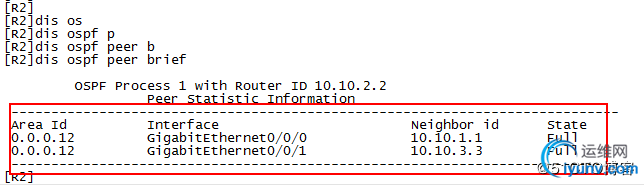

　　在R2上查看OSPF邻居表
　　display ospf peer brief

　　在R3上查看OSPF邻居表
　　display ospf peer brief

　　在R4上查看OSPF邻居表
　　display ospf peer brief

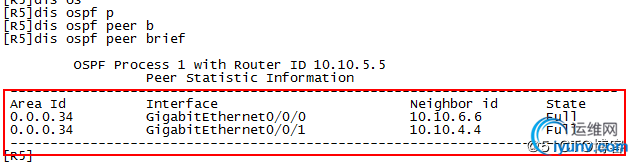

　　在R5上查看OSPF邻居表
　　display ospf peer brief

　　在R6上查看OSPF邻居表
　　display ospf peer brief

　　==========================================================================================================================================
　　重点：
　　OSPF 多区域配置
　　ABR：area border router ，区域边界路由器
　　-作用
　　实现不同区域之间的互通；
　　-定义
　　同时连接骨干区域和非骨干区域的路由器；
　　OSPF为什么会引入/划分区域？
　　划分区域以后，可以带来以下好处：
　　1、节省区域中的每一个设备的系统资源
　　（大区域被划分以后，小区域中的数据库内容就会变少）
　　（同一个区域中的所有的路由器，数据库是完全相同）
　　2、增强 OSPF 网络的稳定性
　　（一个不稳定链路造成的不良影响，仅在同一个区域）
　　（中传播，不会影响到其他区域）
　　验证过程中：
　　1、有些路由条目反应的并不是对应端口的真实的网络地址；---> 网络类型；
　　2、在华为设备中， OSPF 的管理距离(preference)是10；度量值，称之为 cost（开销）
　　路由协议 -  路由宣告方式
　　1、network : 凡是以该方式进入协议的，我们称之为内部路由
　　在 LS 路由协议中，内部路由，有细分为：区域内和区域间；
　　2、import-route : 凡是以方式进入协议的，我们称之为外部路由
　　(redistribute) 在 LS 协议中，外部路由分为 type 1 和 type 2 ，默认是2
　　拓扑配置内容：
　　1、OSPF建立邻居；（手动指定了 OSPF RID ）
　　display ospf peer brief
　　2、验证邻居表和路由表
　　display ospf peer brief
　　display ip routing-table
　　3、查看和更改 loopback 0 的 网络类型 ；
　　display ospf interface loopback 0
　　interface loopback 0
　　ospf network-type broadcast
　　4、查看 OSFP 路由的细分类型
　　display ospf routing
　　5、验证 ASE 类型的路由 - 引出了“路由宣告”方式：network / import-route
　　6、在 R4 上配置静态路由，然后 import-route，在其他路由器查看；
　　R4:
　　ip rout-static 100.1.1.0 255.255.255.0 null 0
　　ospf 1
　　import-route static
　　R3:
　　display ip routing-table
　　display ospf routing
　　----------------------------------------------------------------------
　　OSPF 普通区域
　　LSA - link state advertisment  （链路状态通告）
　　5类LSA
　　-表示的是“外部路由”；
　　-传输范围是没有区域限制的，可以传输到OSPF的整个网络；
　　OSPF 特殊区域
　　-指的是那些不允许 5 类 LSA 存在的区域；
　　-分类
　　# stub 区域 ： 末节区域
　　该区域中是不允许存在4、5类LSA的，所以该区域的所有路由器
　　都没有外部路由，那么，为了与外部路由进行数据互通，
　　所以，stub 区域的 ABR ，向 stub 自动产生了一个默认路由。
　　并且属于 OSPF 的 inter-area 。
　　-配置命令：
　　#需要在该区域的每一个路由器配置；
　　#配置如下：
　　ospf 1
　　area 34
　　stub
　　# totally stub 区域 ： 完全末节区域
　　该区域中不允许存在3、4、5类LSA(仅保留一个特殊的3类LSA，表示默认路由)
　　可以减小 stub 区域中的数据库的大小；
　　同时，还可以减少其他区域的不稳定，对该区域造成的不良影响。
　　# nssa 区域：not so stub area ,
　　该区域中不允许存在
　　# totally nssa 区域： 完全 NSSA 区域
　　=================================================================
　　LSA的类型：
　　1类LSA - router lsa ,
　　任何一个 OSPF 路由器，都会在任何一个区域中产生一个1类LSA。
　　相当于 路由器在 特定区域中的 自我介绍。
　　基于 1 类 LSA 计算出来的路由，我们称之为 intra-area 路由。
　　2类LSA -
　　3类LSA - summary-network
　　只有ABR才会产生；作用是在不同区域之间实现路由的传递；
　　基于 3 类 LSA 计算出来的路由，我们称之为 inter-area 路由。
　　3类LSA的产生：
　　ABR 会将非骨干区域中的路由，变成3类LSA的形式，发送到骨干区域
　　骨干区域中的 ABR会将在区域0中收到的3类LSA，继续下发给其他的
　　非骨干区域；
　　ARB还可以将区域0中的路由，变成3类LSA的形式，发送非骨干区域
　　3类LSA在传输过程中，每经过一个 ABR，“通告路由器”都会变化
　　一次。
　　4类LSA - 该LSA仅仅是为了配合5类LSA计算外部路由而存在的；
　　是与ASBR在同一个区域中的 ABR 产生的；
　　传输过程，与3类LSA类似，每经过一个 ABR，“通告路由器”都会变化一次。
　　5类LSA - as external lsa
　　只有 ASBR（auto system board router  自治系统边界路由） 可以产生，作用是表示外部路由，可以传输到 OSPF 网络
　　的任何地方。
　　并且在传输过程中，LSA 是不会产生任何变化的。
