华为拓扑---vrrp（虚拟路由器冗余协议）的使用

一、拓扑图展示—华为的vrrp（虚拟路由器冗余协议）的使用

二、你要知道的知识点

1.什么是vrrp？
　　VRRP是共有协议，在多个路由器之间运行，可以虚拟出一个或者多个网关IP地址(虚拟路由器)，从而实现内网不同网段之间的互通；实例：单个路由器故障，导致网络全部中断；

2.VRRP的工作过程：
　　a、运行VRRP的“多个”路由器之间通过 VRRP 报文的交互，从而选择
　　出一个最牛的路由器，作为 Master 路由器 ，以后就用这个设备
　　来转发数据包；
　　b、Master 路由器，仅仅只有一个；其他的路由器称之为 backup 路由器；
　　c、同时，Master 和 Backup 路由器，会产生一个虚拟的路由器，也就是一个
　　虚拟的IP地址；

三、实验目的
　　1.让pc1能够联通两台路由的网关
　　2.两台路由器配备配置网关，设置vrrp，虚拟路由ip为192.168.1.250
　　3.在两台路由器上设置跟踪上路端口，防止外路网络断掉可以使用另一个路由器

四、所需设备以及相关设置
　　两台路由器，两台交换机，一台pc机，5根直通线。

1.pc配置

ip地址
子网掩码
ip网关
192.168.1.1
255.255.255.0
192.168.1.250（虚拟网关）
2.路由器配置

设备
ip网关
ip虚拟网关
优先级
R1
192.168.1.253
192.168.1.250
150
R2
192.168.1.254
192.168.1.250
100
五、配置思路以及代码展示

1.R1配置思路：
　　a、首先在接口g0/0/1设置192.168.1.0/24网段的ip网关：192.168.1.253
　　b、其次设置开启vrrp，设置虚拟网关ip：192.168.1.250，设置优先级为150
　　c、最后设置g0/0/0端口跟踪，如果端口断开了，让优先级降低100
　　注：vrrp优先级高的先选择使用。
　　

<Huawei>undo terminal  monitor  //撤销终端监控　　
<Huawei>system-view //进入系统模式
　　

　　
[Huawei]sysname R1 //设置路由器名称
　　

　　
[R1]interface GigabitEthernet 0/0/1 //进入接口g0/0/1
　　
[R1-GigabitEthernet0/0/1]undo shutdown //开启端口
　　
[R1-GigabitEthernet0/0/1]ip address 192.168.1.253 24 //设置ip网关
　　
[R1-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.250 //开启vrrp，设置虚拟网关。注：vrid后面的数字是vrrp的id数，两台路由器必须相同。
　　
[R1-GigabitEthernet0/0/1]vrrp vrid 1 priority 150 //设置优先级
　　
[R1-GigabitEthernet0/0/1]vrrp vrid 1 track interface GigabitEthernet 0/0/0 reduced 100 //设置端口检测并跟踪，如果端口链接的话，让优先级减低100
　　
[R1-GigabitEthernet0/0/1]quit //退出
　　

2.R2配置思路：
　　a、首先在接口g0/0/1设置192.168.1.0/24网段的ip网关：192.168.1.254
　　b、其次设置开启vrrp，设置虚拟网关ip：192.168.1.250，设置优先级为100
　　c、最后设置g0/0/0端口跟踪，如果端口断开了，让优先级降低50
　　注：vrrp优先级高的先选择使用。
　　

<Huawei>undo terminal  monitor  //撤销终端监控　　
<Huawei>system-view //进入系统模式
　　

　　
[Huawei]sysname R2 //设置路由器名称
　　

　　
[R2]interface GigabitEthernet 0/0/1 //进入接口g0/0/1
　　
[R2-GigabitEthernet0/0/1]undo shutdown //开启端口
　　
[R2-GigabitEthernet0/0/1]ip address 192.168.1.254 24 //设置ip网关
　　
[R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.250 //开启vrrp，设置虚拟网关。注：vrid后面的数字是vrrp的id数，两台路由器必须相同，并且虚拟网关必须相同。
　　
[R2-GigabitEthernet0/0/1]vrrp vrid 1 priority 100 //设置优先级
　　
[R2-GigabitEthernet0/0/1]vrrp vrid 1 track interface GigabitEthernet 0/0/0 reduced 50 //设置端口检测并跟踪，如果端口链接的话，让优先级减低50
　　
[R2-GigabitEthernet0/0/1]quit //退出
　　

3.使用debug验证
　　

<R1>terminal monitor //开启终端监控　　
<R1>terminal debugging //开启终端调试
　　
<R1>debugging ip icmp //开启ICMP模块调试
　　
<R1>system-view //进入系统模式
　　
[R1]info-center console channel monitor //开启控制台通道监视器
　　

　　
<R2>terminal monitor //开启终端监控
　　
<R2>terminal debugging //开启终端调试
　　
<R2>debugging ip icmp //开启ICMP模块调试
　　
<R2>system-view //进入系统模式
　　
[R2]info-center console channel monitor //开启控制台通道监视器
　　

六、检测截图和检测命令截图

1.R1验证：[R1]display vrrp //查看vrrp信息

2.R1验证：[R1]display vrrp //查看vrrp信息

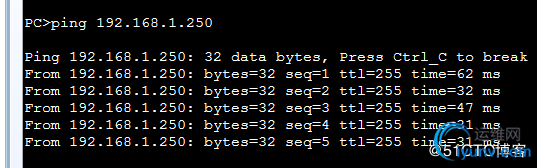

3.验证vrrp启用，在pc1中ping：192.168.1.250

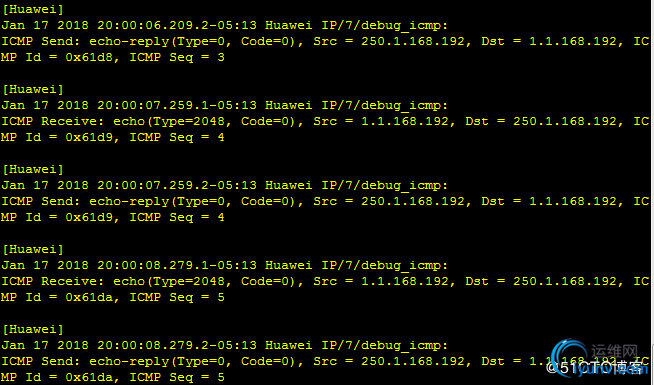

　　验证路由器R1在反馈。把R1的链路断开我们在尝试是否R2反馈。

　　那么R1是主路由器，R2是副路由器。验证端口监测是否能生效，我们把R1的监测的端口断开，查看R2是否有反应。
