• 　　实验名称：华为两台路由器虚拟出一个虚拟网关

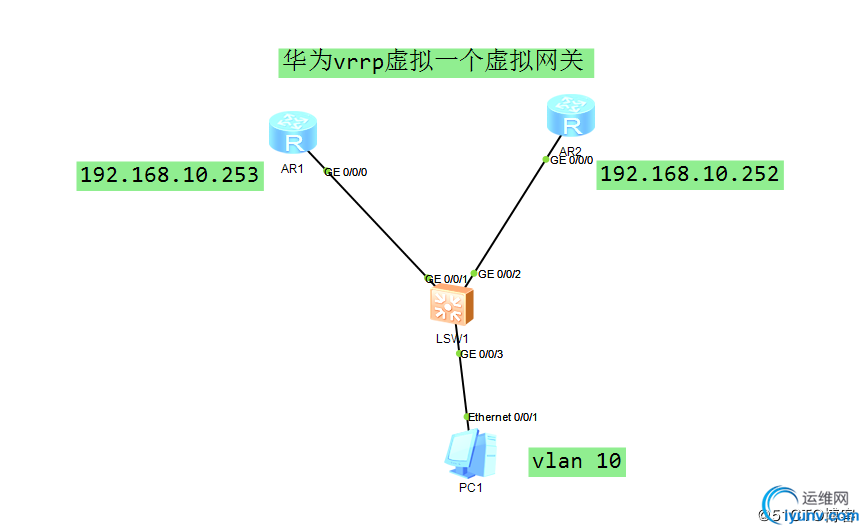

• 　　实验拓扑图：





　　3.配置思路：首先在交换机lsw1上创建vlan 10 ,分别将相应的端口加入vlan10 ,然后各路由器分别配置一个网关地址，最后将路由器AR1作为主网关，AR2作为副网关，
　　4. 配置步骤：
　　#在lsw1上创建vlan 10 ,将相应的端口加入的vlan 10
　　# vlan10
　　port-group group-member    g0/0/1 g0/0/2 g 0/0/3
　　port link-type access
　　port  default vla10 //将多个端口同时添加vlan 10
　　# 在路由器AR1,AR2上分别配置本地网关地址
　　interface g0/0/0
　　ip address 192.168.10.253 255.255.255.0
　　undo shutdown //在AR1
　　interface g0/0/0
　　ip address   192.168.10.252 255.255.255.0
　　undo shutdown //在AR2
　　# 接下来配置 虚拟网关
　　interface  g0/0/0
　　vrrp vrid 1 virtual-ip  192.168.10. 254
　　vrrp vrid 1 priority   101       //在AR1上虚拟一个网关地址，并且使它的优先级比默认的大，默认的是100
　　同理可得
　　interface g0/0/0
　　vrrp  vrid 1 virtual-ip 192.168.10.254 //在AR2上
　　#下面配置pc 机，使pc机的网关为虚拟网关的ip 地址
　　ip          address   192.168.10.1           255.255.255.0  192.168.10.254

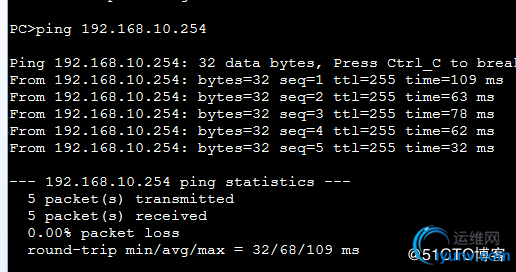

　　验证与测试 ： ping 192.168.10.254      如下图所示：

　　#以上图可以说明虚拟网关配置正确
　　#接下来让主路由挂掉，让副路由继承 网关
　　interface g0/0/0
　　shutdown // 在AR1上
　　如下图所示

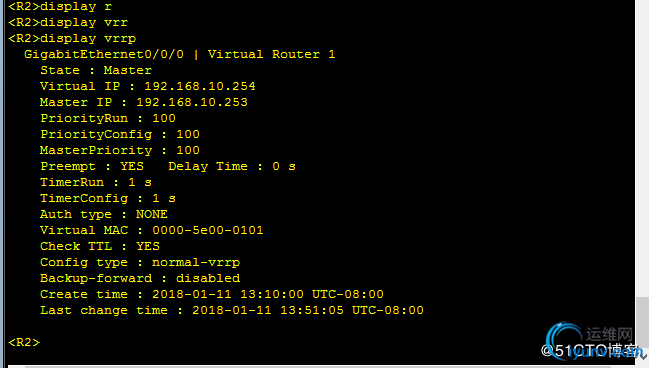

　　测试与验证:display vrrp

　　#现在副路由变成了主路由 用ping 命令测试,依然可以ping通

　　#总结：配置虚拟网关的目的就是，当主路由坏了，可以让副路由继承主路由的职责，好处可以保证网络畅通，
