华为用hybrid 技术；实现不同vlan间交换机互相通信

zhoujun.g

　　实验任务：
　　1. vlan10和vlan5 都能和vlan50互通；
　　2. vlan10和vlan5 之间不能通！
　　3. 如下华为拓扑图：

　　实验步骤：
　　1. 进交换机sw12创建 vlan 5 vlan 10 vlan50，并创建名字;如下图：

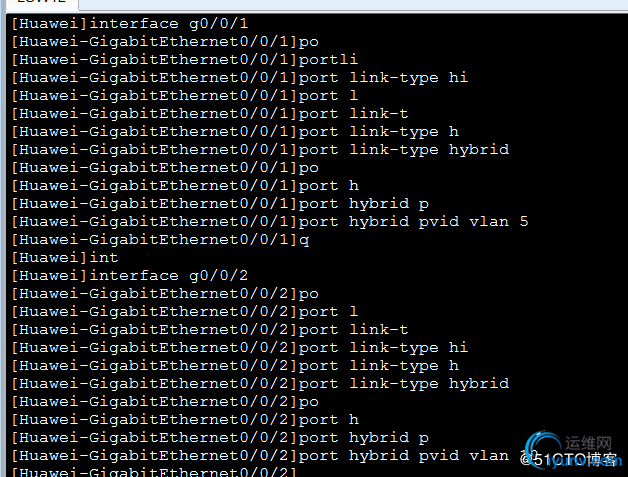

　　2. 进入端口，配置端口模式，并加入vlan
　　sw12 配置如下图：

　　Sw13配置如下图

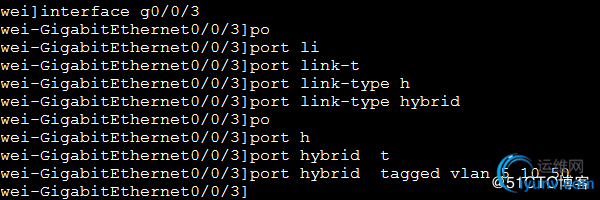

　　3. 给两个交换机上的vlan端口打标签
　　给sw12打标签如下图：

　　给sw13打标签如下图

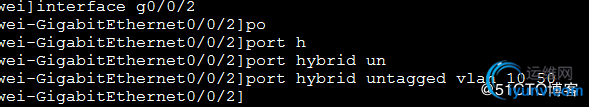

　　4. 拆除两个交换机vlan出口的标签
　　Sw13配置如图：

　　Sw12配置如图

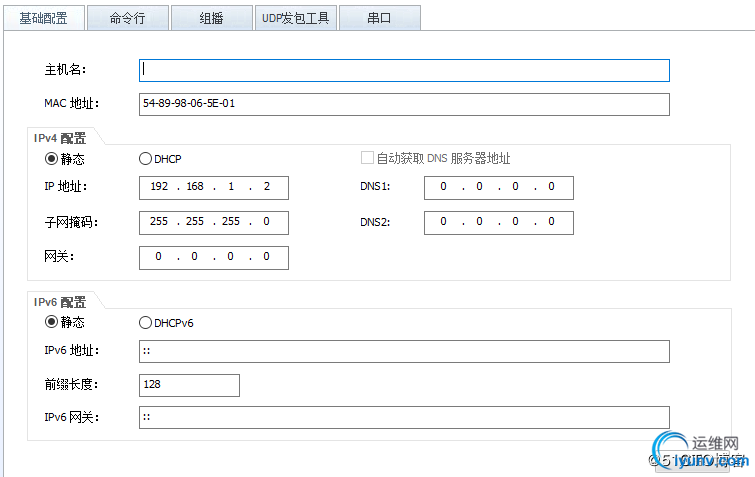

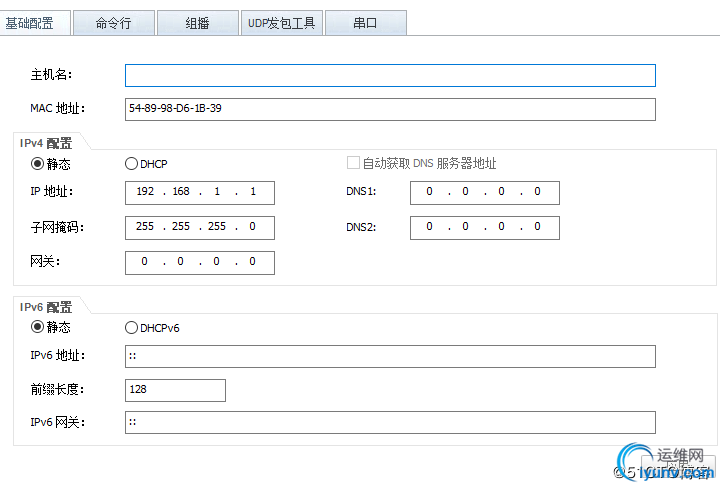

　　5. 配置pc主机的ip 子网掩码
　　pc1                                                                                                                pc2
　　Pc3

　　6. 保存两个交换机的配置并重启：如下图

　　7. 测试pc之间的互通性;验证
　　验证：断电后，重新加电开机，查看配置是否还在：在用户系统模式下输入命令：display vlan处出现如下图：

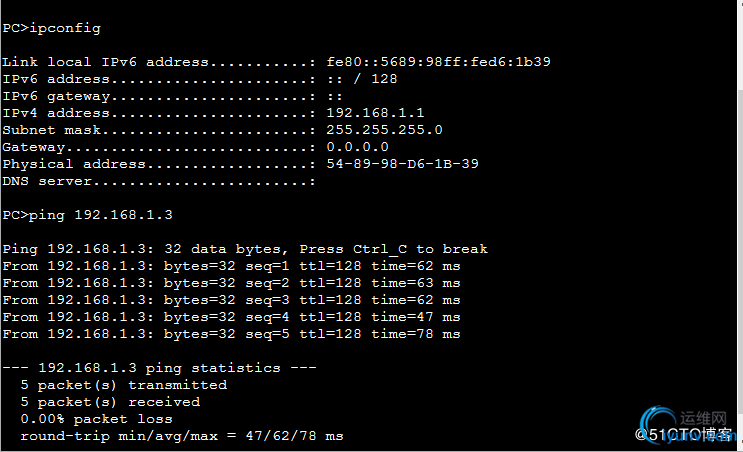

　　然后测试：PC1到PC3(即vlan5到vlan50）如下图：

　　PC2到PC3（vlan10到vlan50）的互通

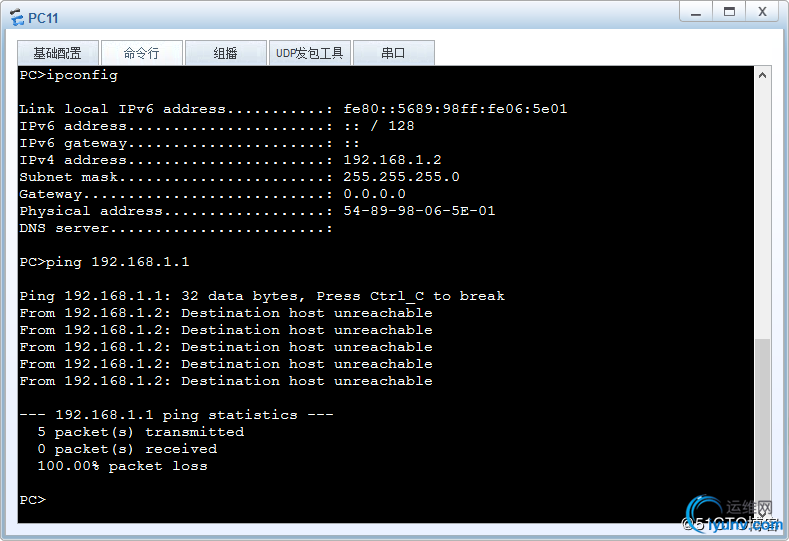

　　PC1到PC2(即vlan5到vlan10）互通性： 如下图

　　v
　　实验结果完全符合要求！
