华为三层路由器dhcp的架设

cyc1111

• 　　实验名称：华为三层路由器 dhcp的架设

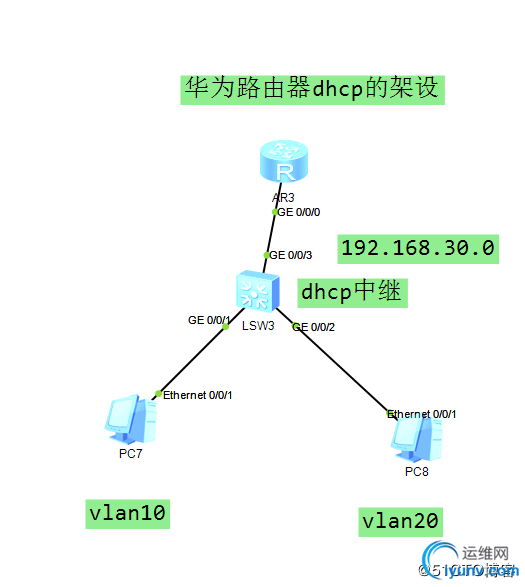

• 　　实验拓扑图





　　3.配置思路： 在配置dhcp之前，先让全网互通，最后在配置dhcp服务器， 首先配置pc7.pc8的ip 地址，在交换机lsw3上分别创建vlan10.vlan20,使vlan之间可以互通，再创建vlan30,并且配置vlan30的ip地址，在AR3上g0/0/0口配置ip地址，使和vlan30在同一个网段，然后再路由器AR3上配置dhcp服务 ，以及在lsw3上配置dhcp中继
　　4. 配置步骤：
　　第一步：配置pc7,pc8的Ip地址
　　ip address 192.168.10.1 255.255.255.0
　　gateway 192.168.10.254
　　quit
　　ip address 192.168.20.1 255.255.255.0
　　.               gateway 192.168.20.254
　　quit
　　#接下来在lsw3上创建vlan 10,vlan20, 使vlan 之间可以互通
　　#vlan10
　　quit
　　vlan 20
　　quit
　　int vlan 10
　　ip address 192.168.10. 254 255.255.255.0
　　undo shutdown
　　int vlan 20
　　ip  address 192.168.20.254 255.255.255.0
　　undo shutdown

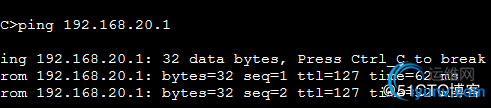

　　用命令ping 192.168.20.1 测试

　　#以上图，说明实验成功
　　#接下来在lsw3上创建VLAN 30
　　#vlan 30
　　int vlan 30
　　ip address 192.168.30.1 255.255.255.0
　　undo shutdown
　　#在路由器端口g0/0/0上配置  ip地址，
　　ip address 192.168.30.2 255.255.255.0
　　undo shutdown
　　#在路由器上配置 静态路由去往192.168.0.0 点网段，使，pc可以ping通 192.168.30.2 这个接口
　　# ip route-static 0.0.0.0 0.0.0.0   192.168.30.1
　　# 用ping 命令测试

　　以上说明，全网已经互通
　　|#接下来在路由器上配置dhcp 服务器
　　dhcp enable
　　ip pool vlan 10
　　network 192.168.10.0 mask 255.255.255.0
　　gateway-list 192.168.10.254
　　dns-list 8.8.8.8
　　lease day 1
　　同理： dhcp enable
　　ip pool vlan 20
　　network 192.168.20.0 mask 255.255.255.0
　　gateway-list 192.168.20.254
　　dns-list 8.8.8.8
　　lease day 1
　　#配置在以全局的模式查找DHCP服务器地址池
　　# interface g0/0/0
　　dhcp select global //以全局的模式查找dhcp
　　# 接下来在交换机上配置dhcp 中继，
　　int vlan 10

　　dhcp select>　　dhcp-relay server-ip 192.168.30.2
　　int vlan 20

　　dhcp select >
　　dhcp>　　#测试与验证

　　#以上图片说明测试成功
