华为路由器上的 DHCP 配置(详细步骤)

qinling072

　　华为路由器上的 DHCP 配置步骤：
　　1、确保客户端与服务器之间的链路是互通的；
　　#SW1
　　创建 VLAN 10
　　将端口放入VLAN 10 ；
　　#Gateway
　　在 Router 上为 VLAN 10 配置一个 网关IP 地址；
　　2、配置 DHCP 客户端；
　　# 进入 PC ，选择“自动获取”，点“应用”；
　　3、配置 DHCP 服务器；
　　# 创建 IP 地址池；
　　ip pool VLAN-10
　　network 192.168.10.0 mask 255.255.255.0
　　gateway-list  192.168.10.254
　　dns-list 8.8.8.8
　　lease day 3
　　# 开启 DHCP 服务 ；
　　dhcp enable
　　# 在 接收 DHCP 报文的端口上，配置 DHCP 的选择方式 -  global ；
　　interface gi0/0/0
　　dhcp select global // 表示的是当端口上收到 DHCP 报文以后
　　直接去 DHCP 服务器在全局配置的IP
　　地址池中选择一个可用的IP地址；
　　一：sw1配置
　　[sw1]vlan batch 10 20 //创建vlan
　　[sw1]int g0/0/1
　　[sw1-GigabitEthernet0/0/1]port link-type access //端口加vlan
　　[sw1-GigabitEthernet0/0/1]port default vlan 10
　　[sw1-GigabitEthernet0/0/1]q
　　[sw1]int g0/0/2
　　[sw1-GigabitEthernet0/0/2]port link-type access
　　[sw1-GigabitEthernet0/0/2]port default vlan 20
　　[sw1-GigabitEthernet0/0/2]q
　　[sw1]int vlan 10
　　[sw1-Vlanif10]ip add 192.168.10.254 24
　　[sw1-Vlanif10]int vlan 20
　　[sw1-Vlanif20]ip add 192.168.20.1 24
　　[sw1-Vlanif20]int g0/0/3
　　[sw1-GigabitEthernet0/0/3]port link-type access
　　[sw1-GigabitEthernet0/0/3]port default vlan 20
　　[sw1-GigabitEthernet0/0/3]q
　　[sw1]rip             //RIP应用
　　[sw1-rip-1]version 2
　　[sw1-rip-1]network 192.168.10.0
　　[sw1-rip-1]network 192.168.20.0
　　[sw2]dhcp enable  //启用dhcp
　　[sw1]int vlan 10
　　[sw1-Vlanif10]dhcp select>中继
　　[sw1-Vlanif10]dhcp>
　　Sw2配置：
　　[sw2]vlan batch 30 40 50 60
　　[sw2]int g0/0/2
　　[sw2-GigabitEthernet0/0/2]port link-type a
　　[sw2-GigabitEthernet0/0/2]port link-type access
　　[sw2-GigabitEthernet0/0/2]port d
　　[sw2-GigabitEthernet0/0/2]port def
　　[sw2-GigabitEthernet0/0/2]port default vlan 30
　　[sw2-GigabitEthernet0/0/2]q
　　[sw2]int eth0/0/3
　　[sw2-Ethernet0/0/3]port link-type access
　　[sw2-Ethernet0/0/3]port default vlan 40
　　[sw2-Ethernet0/0/3]q
　　[sw2-Ethernet0/0/4]port link-type access
　　[sw2-Ethernet0/0/4]port default vlan 50
　　[sw2-Ethernet0/0/4]q
　　[sw2]int eth0/0/5
　　[sw2-Ethernet0/0/5]port link-type access
　　[sw2-Ethernet0/0/5]port default vlan 60
　　[sw2-Ethernet0/0/5]q
　　[sw2-Ethernet0/0/1]port link-type access
　　[sw2-Ethernet0/0/1]port default vlan 50
　　[sw2-Ethernet0/0/1]int g0/0/6
　　[sw2-Ethernet0/0/1]q
　　[sw2]int eth0/0/6
　　[sw2-Ethernet0/0/6]port link-type access
　　[sw2-Ethernet0/0/6]port default vlan 60
　　[sw2-Ethernet0/0/6]q
　　[sw2]int vlan 30
　　[sw2-Vlanif30]ip add 192.168.30.254
　　[sw2-Vlanif30]ip add 192.168.30.254 24
　　[sw2-Vlanif30]q
　　[sw2]int vlan 40
　　[sw2-Vlanif40]ip add 192.168.40.254 24
　　[sw2]int vlan 50
　　[sw2-Vlanif50]ip add 192.168.50.1 24
　　[sw2]int vlan 60
　　[sw2-Vlanif60]ip add 192.168.60.1 24
　　[sw2-Vlanif50]q
　　[sw2]rip
　　[sw2-rip-1]version 2
　　[sw2-rip-1]network 192.168.30.0
　　[sw2-rip-1]network 192.168.40.0
　　[sw2-rip-1]network 192.168.50.0
　　[sw2-rip-1]network 192.168.60.0
　　[sw2-rip-1]q
　　[sw2]dhcp enable
　　[sw2]int vlan 30
　　[sw2-Vlanif30]dhcp select>
　　[sw2-Vlanif30]dhcp>
　　[sw2-Vlanif30]q
　　[sw2]int vlan 40
　　[sw2-Vlanif40]dhcp select>
　　[sw2-Vlanif40]dhcp>
　　三：R1配置
　　[r1]int g0/0/0
　　[r1-GigabitEthernet0/0/0]ip add 192.168.20.254
　　[r1-GigabitEthernet0/0/0]ip add 192.168.20.254 24
　　[r1-GigabitEthernet0/0/0]int g0/0/2
　　[r1-GigabitEthernet0/0/2]ip add 192.168.100.1 24
　　[r1-GigabitEthernet0/0/2]q
　　[r1]int g0/0/1
　　[r1-GigabitEthernet0/0/1]ip add 192.168.70.1 24
　　[r1]rip
　　[r1-rip-1]version 2
　　[r1-rip-1]network  192.168.20.0
　　[r1-rip-1]network 192.168.100.0
　　[r1-rip-1]network 192.168.70.0
　　[r1-rip-1]q
　　[r1]dhcp enable
　　[r1]int g0/0/0
　　[r1-GigabitEthernet0/0/0]dhcp select>
　　[r1-GigabitEthernet0/0/0]dhcp>00.2
　　四．R2配置
　　[r2]int g0/0/1
　　[r2-GigabitEthernet0/0/1]ip add 192.168.70.2 24
　　[r2-GigabitEthernet0/0/1]q
　　[r2]int g0/0/0
　　[r2-GigabitEthernet0/0/0]ip add 192.168.50.254 24
　　[r2-GigabitEthernet0/0/0]ip add 192.168.60.254
　　[r2-GigabitEthernet0/0/0]ip add 192.168.60.254 24
　　[r2-GigabitEthernet0/0/0]rip
　　[r2-rip-1]version 2
　　[r2-rip-1]network 192.168.70.0
　　[r2-rip-1]network 192.168.50.0
　　[r2-rip-1]network 192.168.60.0
　　[r2]dhcp enable
　　[r2]int g0/0/0
　　[r2-GigabitEthernet0/0/0]dhcp select>
　　[r2-GigabitEthernet0/0/0]dhcp >
　　[r2-GigabitEthernet0/0/0]q
　　[r2]int g0/0/2
　　[r2-GigabitEthernet0/0/2]dhcp select>
　　[r2-GigabitEthernet0/0/2]dhcp>
　　五．Dhcp配置：
　　[dhcp]int vlan 100
　　[dhcp]interface g0/0/1
　　[dhcp-GigabitEthernet0/0/1]port link-type access
　　[dhcp-GigabitEthernet0/0/1]port default vlan 100
　　[dhcp-Vlanif100]ip add 192.168.100.2 24
　　[dhcp-Vlanif100]q
　　[dhcp]dhcp enable
　　[dhcp]ip pool vlan10     //建地址池
　　[dhcp-ip-pool-vlan10]network 192.168.10.0 mask 24
　　[dhcp-ip-pool-vlan10]gateway-list 192.168.10.254
　　[dhcp-ip-pool-vlan10]dns-list 8.8.8.8
　　[dhcp-ip-pool-vlan10]Q
　　[dhcp]ip pool vlan20
　　[dhcp-ip-pool-vlan20]network 192.168.20.0 mask 24
　　[dhcp-ip-pool-vlan20]gateway-list 192.168.20.254
　　[dhcp-ip-pool-vlan20]dns-list 8.8.8.8
　　[dhcp-ip-pool-vlan20]q
　　[dhcp]ip pool vlan30
　　[dhcp-ip-pool-vlan30]network 192.168.30.0 mask 24
　　[dhcp-ip-pool-vlan30]gateway-list 192.168.30.254 mask 24
　　[dhcp-ip-pool-vlan30]gateway-list 192.168.30.254 mask 24
　　[dhcp-ip-pool-vlan30]gateway-list 192.168.30.254 mask 30
　　[dhcp-ip-pool-vlan30]gateway-list 192.168.30.254 mask 24
　　[dhcp-ip-pool-vlan30]gateway-list 192.168.30.254
　　[dhcp-ip-pool-vlan30]dns-list 8.8.8.8
　　[dhcp-ip-pool-vlan30]q
　　[dhcp]ip pool vlan40
　　[dhcp-ip-pool-vlan40]network 192.168.40.0 mask 24
　　[dhcp-ip-pool-vlan40]gateway-list 192.168.40.254
　　[dhcp-ip-pool-vlan40]dns-list 8.8.8.8
　　[dhcp]ip pool vlan50
　　[dhcp-ip-pool-vlan50]network 192.168.50.0 mask 24
　　[dhcp-ip-pool-vlan50]gateway-list 192.168.50.254
　　[dhcp-ip-pool-vlan50]dns-list 8.8.8.8
　　[dhcp]ip pool vlan60
　　[dhcp-ip-pool-vlan60]network 192.168.60.0 mask 24
　　[dhcp-ip-pool-vlan60]gateway-list 192.168.60.254
　　[dhcp-ip-pool-vlan60]dns-list 8.8.8.8
　　[dhcp-ip-pool-vlan60]q
　　[dhcp]int vlan 100
　　[dhcp-Vlanif100]dhcp select global
　　[dhcp-Vlanif100]q
　　[dhcp]ip route-static 0.0.0.0 0.0.0.0 192.168.100.1

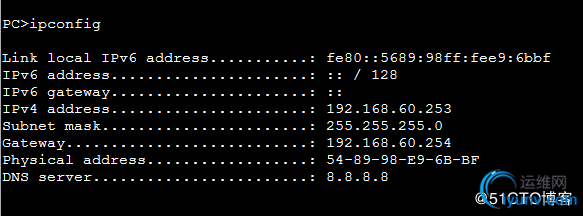

　　六．获得ip并相互ping通
