华为 三层交换机VLAN间路由配置详解

纸水仙

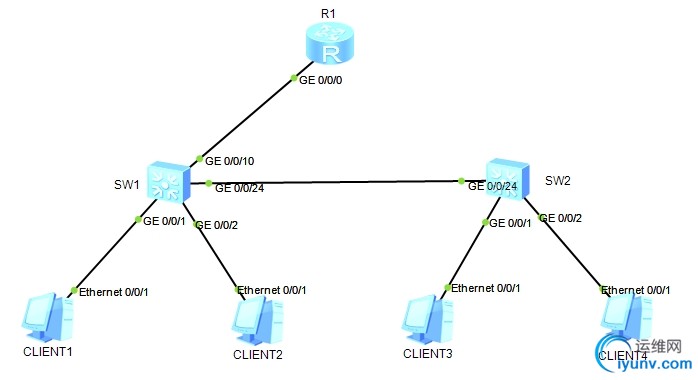

　　实验拓扑
　　
　　实验需求
　　1、C1与C3属于VLAN10，C2与C4属于VLAN20，在SW1上创建VLAN100做上行VLAN
　　2、在SW1上终结所有VLAN
　　3、在所有VLAN成员使用DHCP获取IP
　　4、全网互通
　　IP规划
　　VLAN10 ：192.168.10.0/24
　　VLAN20 ：192.168.20.0/24
　　VLAN100：192.168.100.10/24
　　R1 G0/0/0：192.168.100.1/24
　　SW1配置：
　　<SW1>system-view               //进入系统视图
　　[SW1]vlan batch 10 20 100         //创建VLAN
　　[SW1]dhcp enable     //开启DHCP服务
　　[SW1]inter g0/0/1
　　[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
　　[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10  //将接口以untagged方式加入vlan
　　[SW1-GigabitEthernet0/0/1]int g0/0/2
　　[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20
　　[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20
　　[SW1-GigabitEthernet0/0/2]int g0/0/10
　　[SW1-GigabitEthernet0/0/10]port hybrid pvid vlan 100
　　[SW1-GigabitEthernet0/0/10]port hybrid untagged vlan 100
　　[SW1-GigabitEthernet0/0/10]int g0/0/24
　　[SW1-GigabitEthernet0/0/24]port hybrid tagged vlan 10 20  //将接口以tagged方式加入vlan
　　[SW1-GigabitEthernet0/0/24]quit
　　[SW1]inter vlan 10                      //进入vlan10
　　[SW1-Vlanif10]ip address 192.168.10.1 24    //配置vlan10成员的网关
　　[SW1-Vlanif10]dhcp select interface     //将dhcp应用在接口
　　[SW1-Vlanif10]int vlan 20
　　[SW1-Vlanif20]ip address 192.168.20.1 24
　　[SW1-Vlanif20]dhcp select interface
　　[SW1-Vlanif20]int vlan 100
　　[SW1-Vlanif100]ip address 192.168.100.10 24
　　SW2配置：
　　<SW2>system-view
　　[SW2]vlan batch 10 20
　　[SW2]inter g0/0/1
　　[SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 10
　　[SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10
　　[SW2-GigabitEthernet0/0/1]int g0/0/2
　　[SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 20
　　[SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 20
　　[SW2-GigabitEthernet0/0/2]int g0/0/24
　　[SW2-GigabitEthernet0/0/24]port hybrid tagged vlan 10 20
　　R1配置：
　　<R1>system-view
　　[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.100.10
　　[R1]inter G0/0/0
　　[R1-GigabitEthernet0/0/0]ip address 192.168.100.1 24
　　测试：
