Dell服务器raid5的在线扩容

32rwe111

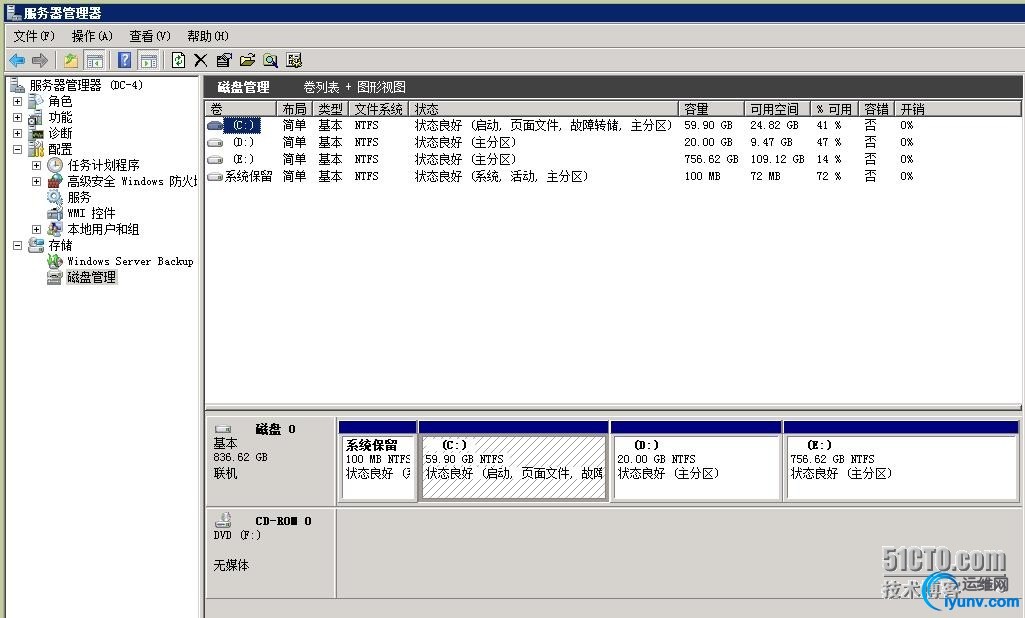

一、当前环境

服务器名	型号	Raid类型	分区介绍	硬盘详情
DC-4	Dell R710	raid5	总：836.62GB C盘：60GB D盘：20GB E盘：756.62GB	4块300G

二、说明
  Raid的扩容分为在线扩容与离线扩容两种方法。在线扩容是指，在系统不中断运行的情况下运用服务器管理软件对raid进行重新配置；离线扩容是指，中断系统运行后在阵列卡配置模式进行raid配置的方法。两种方法各有优缺点，在线扩容不需要停机，系统可以正常对外提供服务，但速度相对较慢；离线扩容相对较快，但是需要短时间内中断系统运行，另外这种方法要求对阵列卡配置操作非常熟悉，因为如果发生误操作，有可能造成数据丢失。
三、目的
  在Dell R710上新增两块300G的硬盘到raid5阵列中，使用Dell服务器管理工具Dell OpenManage Server Administrator(OMSA)实现服务器raid5在线扩容。
四、步骤
  1、  关闭服务器，插入新加的两块硬盘。开机，观察新加的硬盘状态灯是否正常。

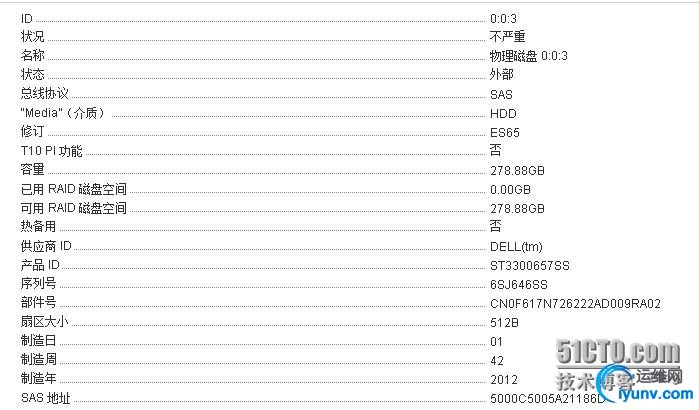

  2、若新加的硬盘是曾经做过raid的硬盘，得先清除硬盘中的raid信息。打开DellOpenManage Server Administrator。选择存储下找到物理磁盘，发现在新加的硬盘磁盘状况为“不严重”。原来是旧硬盘的raid阵列信息未清除。


  3、打开OMSA，点击存储，点击“可用任务”下拉框中选择“外部配置”，执行，选择清除，再切换到物理磁盘，发现磁盘状况变成了联机。

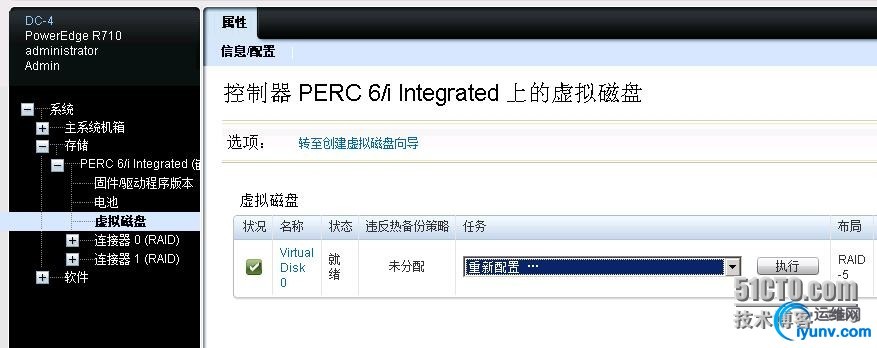

  4、点击虚拟磁盘，点击“可用任务”下拉框中选择“重新配置…”，执行。

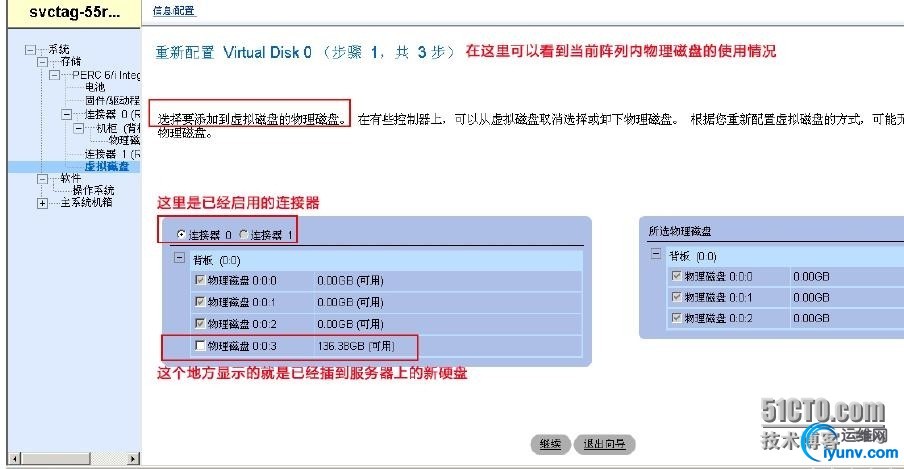

   5、在连接器选项中，勾选新加的两块硬盘，点击继续。

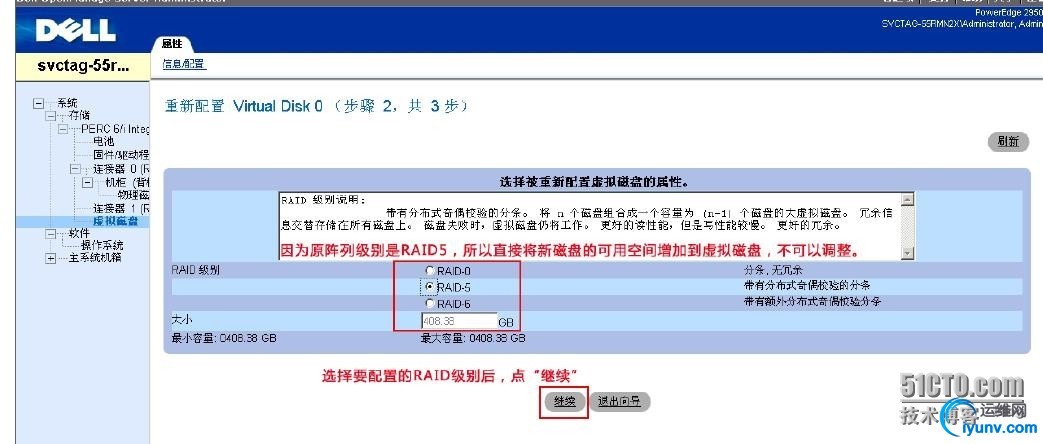

   6、设置虚拟磁盘的属性，先把对应的raid级别（这里选择raid5）后，会看到扩容后的磁盘大小，继续。

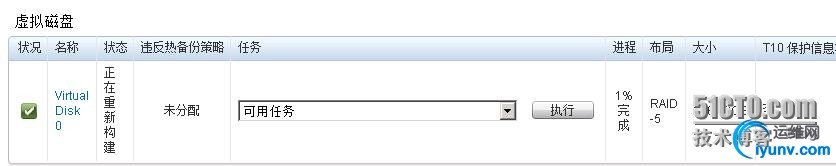

7、虚拟磁盘的状态会从“正在重新构建”到“初始化磁盘”，然后到“就绪”。

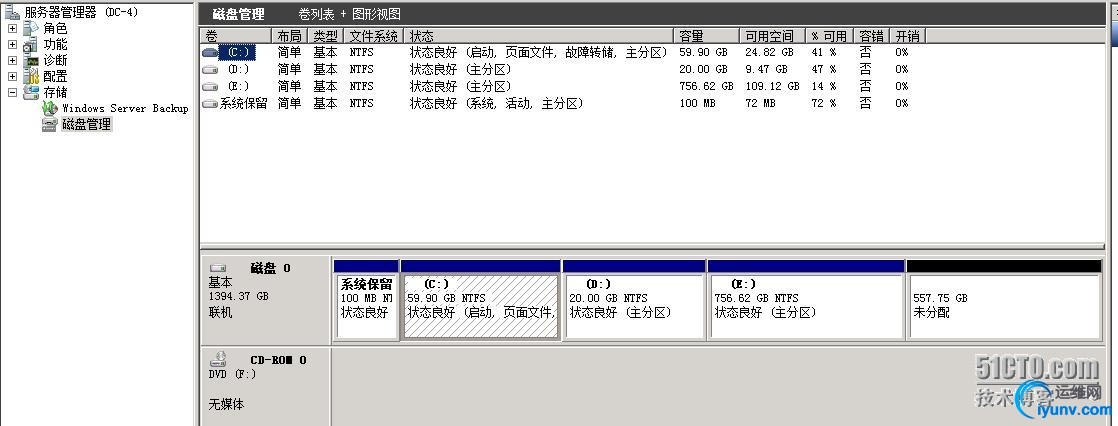

  8、若执行完成后，在计算机的磁盘管理中未发现磁盘变化，可以重启服务器试试。
