探索 OpenStack 之（13）：研究 Keystone

yxxs123

　　Keystone 是 OpenStack Identity Service 的项目名称。本文就试着尽可能深入地研究 Keystone。

1. Keystone 的功能
　　做为 OpenStack 云系统的入口，Keystone 提供了云系统入口所需要的许多功能：
　　（1）. 用户身份验证：系统得知道用户是不是合法的用户。为此，Keystone 需要对 user 进行管理和保存；管理用户相关的 tenant、role、group 和 domain等；用户 credential 的存放、验证、令牌管理等。
　　（2）. 服务目录列表：用户需要知道系统提供的服务目录。为此，Keystone 得提供服务目录的管理，包括 service、endpoint 等。

1.1 Keystone 管理的相关概念
　　（1）User 用户：一个使用 OpenStack 云服务的人、系统或者服务的数字表示。 用户需要登录，然后被分配 token 去访问资源。用户可以被分配到一个tenant。
（2）Credential 用户证据：用来证明用户身份的证据，可以是用户名和密码、用户名和API key，或者一个 Keystone 分配的身份token。
（3）Authentication 身份验证：验证用户身份的过程。Keystone 服务通过检查用户的 Credential 来确定用户的身份。最开始，使用用户名/密码或者用户名/API key作为credential。当用户的credential被验证后，Kestone 会给用户分配一个 authentication token 供该用户后续的请求使用。
（4）Token 令牌：一个用于访问 OpenStack API 和资源的 alpha 数字字符串。一个 token 可能在任何时间被撤销（revoke），因此其有效期是有限的。OpenStack中，token 是和特定的 tenant 绑定的，因此如果 user 如果访问多个tenant的话他就需要多个tocken。
（5）Tenant 租户：一个用于分组或者隔离资源的容器。一个 tenant 可能对应一个客户、账号、组织或者项目。在 OpenStack 中，用户至少必须在一个tenant中。tenant 容器的可使用资源的限制成为 Tenant Quota，它包括tenant 内各子资源的quota。
（6）Service 服务：一个 OpenStack 服务，比如Nova、Swift或者Glance等。每个服务提供一个或者多个 endpoint 供用户访问资源以及进行操作。
（7）Endpoint 端点：一个网络可访问的服务地址，通过它你可以访问一个服务，通常是个 URL 地址。不同 region 有不同的service endpoint。endpoint告诉也可告诉 OpenStack service 去哪里访问特定的 servcie。比如，当 Nova 需要访问 Glance 服务去获取 image 时，Nova 通过访问 Keystone 拿到 Glance 的 endpoint，然后通过访问该 endpoint 去获取Glance服务。我们可以通过Endpoint的 region 属性去定义多个 region。Endpoint 该使用对象分为三类：

• adminurl 给 admin 用户使用

• internalurl 给 OpenStack 内部服务使用来跟别的服务通信

• publicurl 其它用户可以访问的地址


　　比如创建一个使用不同 IP 的 endpoint：

$ keystone endpoint-create \
--region RegionOne \
--service-id=1ff4ece13c3e48d8a6461faebd9cd38f \
--publicurl='https://public-ip:8776/v1/%(tenant_id)s' \
--internalurl='https://management-ip:8776/v1/%(tenant_id)s' \
--adminurl='https://management-ip:8776/v1/%(tenant_id)s'
然后你可以配置 OpenStack service 使用另一个 service 的 endpoint 的 internalurl 去访问另一个资源。
　　（8）Role 角色：一个 role 可看着一个ACL的集合。Keystone 中，分配给用户的 token 包含了 role 列表。被访问的服务会判断访问它的用户的角色，以及每个role访问资源或者操作的权限。系统默认使用 admin 和 _member_ role。User 验证的时候必须带有制定的 tenant，roles 会被分配到指定的 tenant。
　　（9）Policy 策略：OpenStack 对用户的验证除了 OpenStack 的身份验证以外，还需要鉴别用户对某个服务是否有访问权限。Policy 机制就是用来控制某一个 User 在某个 Tenant 中某个操作的权限。这个 User 能执行什么操作，不能执行什么操作，就是通过 policy 机制来实现的。对于 Keystone 服务来说，policy 就是一个json 文件，默认是 /etc/keystone/policy.json。通过配置这个文件，Keystone Service 实现了对 User 的基于用户角色的权限管理。

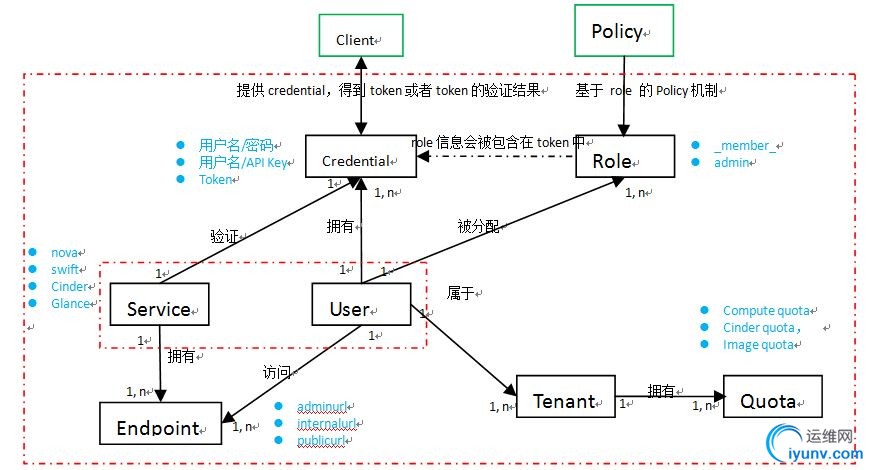

　　这些Keystone 管理对象之间的关系：


1.2 Keystone 管理这些概念的方法

组件名称	管理对象	生成方法	保存方式	配置项
identity	user，以及 user group	-	sql, kvs, ldap	[identity] 　　driver = keystone.identity.backends.[sql|kvs|ldap].Identity
token	用户的临时 token	pki，pkiz，uuid	sql, kvs,memcached	[token] driver = keystone.token.persistence.backends.[sql|kvs|memcached].Token provider=keystone.token.providers.[pkiz|pki|uuid].Provider
credential	EC2 credential		sql	[credential] driver = keystone.credential.backends.sql.Credential
catalog	region,service,endpoint		sql|kvs| template	[catalog] 　　driver = keystone.catalog.backends.[sql|kvs| template].Catalog
assignment	tenant，domain，role 以及它们与 user 之间的关系	external, password, token		[assignment] 　　methods = external, password, token 　　password = keystone.auth.plugins.password.Password
trust	trust	sql，kvs		[trust] 　　driver = keystone.trust.backends.[ssql|kvs].Trust
policy	Keystone service 的用户鉴权策略		sql	[default] policy_file = policy.json [policy] 　　driver = keystone.policy.backends.sql.Policy

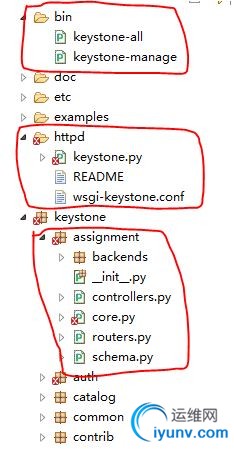

1.3 Keystone 代码结构
　　Keystone 的代码结果和 OpenStack 的其它组件一样，非常有层次感：

　　（1）bin 目录下：

• keystone-manage 是个 CLI 工具，它通过和 Keystone service 交互来做一些无法使用 Keystone REST API 来进行的操作，包括：



  • db_sync: Sync the database.

  • db_version: Print the current migration version of the database.

  • mapping_purge: Purge the identity mapping table.

  • pki_setup: Initialize the certificates used to sign tokens.

  • saml_idp_metadata: Generate identity provider metadata.

  • ssl_setup: Generate certificates for SSL.

  • token_flush: Purge expired tokens.




• keystone-all 用于启动 Keystone 的服务，下面有章节描述其服务启动过程。


　　（2）keystone 目录下：

•



  • 每个Keystone 组件，比如 catalog， token 等都有一个单独的目录。

  • 每个组件目录中：





•



  •



    • routes.py 定义了该组件的 routes （routes 见 探索 OpenStack 之（11）：cinder-api Service 启动过程分析 以及 WSGI / Paste deploy / Router 等介绍）。其中，identity 和 assignment 分别定义了 admin 和 public 使用的 routes，分别供 admin service 和 public service 使用。

    • controller.py 文件定义了该组件所管理的对象，比如 assignment 的controller.py 文件定义了 Tenant、Role、Project 等类。

    • core.py 定了了两个类 Manager 和 Driver。Manager 类对外提供该组件操作具体对象的方法入口； Driver 类定义了该组件需要其Driver实现类所提供的接口。

    • backend 目录下的每个文件是每个具体driver 的实现




  • contrib 目录包括resource extension 和 extension resource 的类文件





1.4 Keystone 服务启动
　　/usr/bin/keystone-all 会启动 keystone 的两个service：admin and main，它们分别对应 /etc/keystone/keystone-paste.ini 文件中的两个composite：



[composite:main]
use = egg:Paste#urlmap
/v2.0 = public_api
/v3 = api_v3
/ = public_version_api
[composite:admin]
use = egg:Paste#urlmap
/v2.0 = admin_api
/v3 = api_v3
/ = admin_version_api
　　可见 admin service 提供给administrator 使用；main 提供给 public 使用。它们分别都有 V2.0 和 V3 版本，只是目前的 keystone Cli 只支持 V2.0. 本文的分析以 V2.0 为对象，最后会看看两个版本你的区别。比较下 admin 和 public：

名称	middlewares	factory	功能区别
admin	比 public 多 s3_extension	keystone.service:public_app_factory	从 factory 函数来看， admin service 比 public service 多了 identity 管理功能， 以及 assignment 的admin/public 区别： 　　1. admin 多了对 GET /users/{user_id} 的支持，多了 get_all_projects， get_project，get_user_roles 等功能 　　2. keystone 对 admin service 提供 admin extensions, 比如 OS-KSADM 等；对 public service 提供 public extensions。 　　简单总结一下， public service 主要提供了身份验证和目录服务功能；admin service 增加了 tenant、user、role、user group 的管理功能。
public	sizelimit url_normalize build_auth_context token_auth admin_token_auth xml_body_v2 　　json_body ec2_extension user_crud_extension	keystone.service:admin_app_factory

　　
　　/usr/bin/keystone-all 会启动 admin 和 public 两个 service，分别绑定不同 host 和 端口。默认的话，绑定host 都是 0.0.0.0； admin 的绑定端口是 35357 （admin_port）， public 的绑定端口是 5000 （public_port）。因此，给 admin 使用的 OS_AUTH_URL 为 http://controller:35357/v2.0， 给 public 使用的 OS_AUTH_URL=http://controller:5000/v2.0.

2. Keystone 中的几个重点

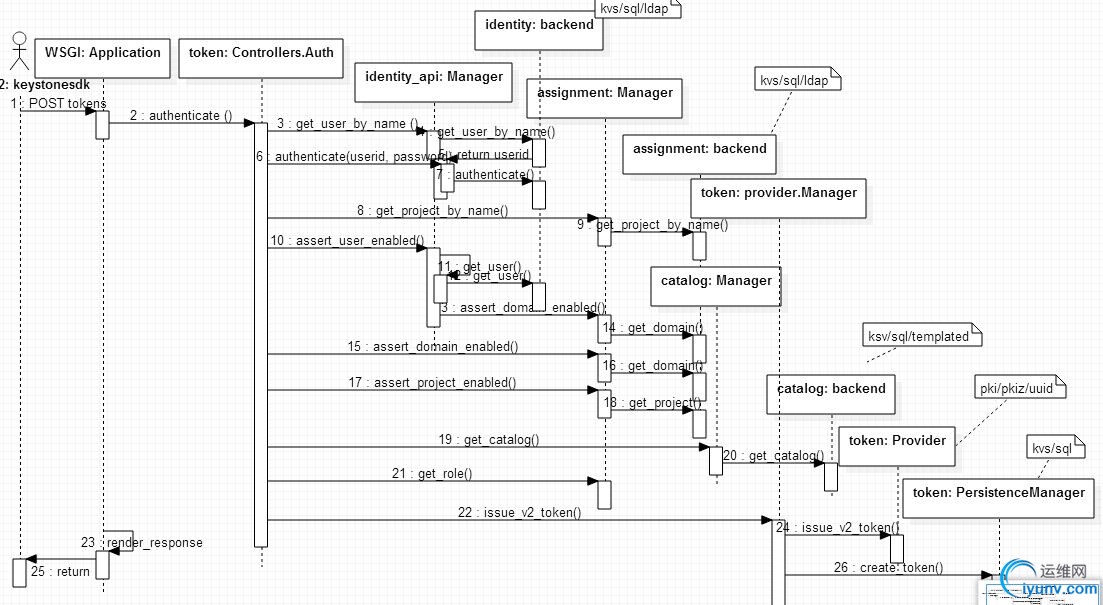

2.1 用户的 username/password 身份验证和 token 生成
　　HTTP Verb：POST /tokens
　　HTTP params: {'auth': {u'tenantName': u'admin', u'passwordCredentials': {u'username': u'admin', u'password': u'1111'}}}
　　method:
　　基本步骤：
　　（3）通过 user name 获取 user id，最终会从 identity backend 中获取到。
　　（6）校验用户的 password 和 identity backend 中的 password 的一致性。sql backend 的话，直接比较两个值。
　　（8）获取 project info，接下来检查 domain，project，tenant 是否都是 enabled。
　　（19）获取 catalog 和 roles。
　　（22）使用  user_ref,tenant_ref,metadata_ref,expiry,audit_id 构造 token_auth_data。
　　user_user_ref: {'name': u'admin', 'domain_id': u'default', 'enabled': True, u'email': u'admin@admin.com', 'id': u'1dc0db32a936496ebfc50be54924a7cc'}, tenant_ref: {'domain_id': u'default', 'description': u'Admin Tenant', 'enabled': True, 'id': u'43f66bb82e684bbe9eb9ef6892bd7fd6', 'name': u'admin'},metadata_ref: {'roles': [u'ea26bd3b3d0b4ce187ab606cd83eff69', u'4135d78453fb4975a959cd860bacdca0']}, expiry: 2015-02-08 15:41:31.064022, bind: None, audit_id: None
　　（23）再基于 catalog，roles 和 token_auth_data，创建 token data，创建好了以后该 token 会被保存到 persistence backend 中。 token data其内容包括：

• user data，比如name，domain id，id， role names 等

• tenant data，包括id，name，enabled 等。

• catalog data，包括catalog 数组。比如：

•


  "endpoints": [
  {
  "adminURL": "http://controller:8776/v2/43f66bb82e684bbe9eb9ef6892bd7fd6",
  "region": "regionOne",
  "internalURL": "http://controller:8776/v2/43f66bb82e684bbe9eb9ef6892bd7fd6",
  "id": "652eb96c0d2f41e0ab17f4b61a1b8ee3",
  "publicURL": "http://controller:8776/v2/43f66bb82e684bbe9eb9ef6892bd7fd6"
  }
  ],
  "endpoints_links": [],
  "type": "volumev2",
  "name": "cinderv2"

• metadata，比如 is_admin 以及 role ids。其中，is_admin 仅仅在headers中的 token 等于 keystone.conf 中设置的 admin_token 时设置为true。

• token data，比如issued_at，token id，expire 等

• trust data


　　其中，token_id 是调用相应的 token provider 的 _get_token_id 方法生成的：

• UUID：uuid.uuid4().hex

• PKI：token_id = str(cms.cms_sign_token(jsonutils.dumps(token_data), CONF.signing.certfile,CONF.signing.keyfile))

• PKIZ：token_id = str(cms.pkiz_sign(jsonutils.dumps(token_data),CONF.signing.certfile,CONF.signing.keyfile))


　　从中可见：

• UUDI 的 token id 只是一个纯粹的32位十六进制字符串

• PKI （Public Key Infrastructure） 的 token id 是使用 cert file 和 key file 对 token data 加密的结果

• PKIZ 的 token id 是使用 pkiz_sign 函数，使用 cert file 和 key file 对 token data 加密的结果。从下面的 code 可以看出，pkiz 生成的 token id 其实就是使用 zlib 对 PKI 生成的 token id 进行压缩，然后加上 PKIZ_ 前缀而已。其原因应该是 PKI 的 token id 太长了。供结果估计，PKIZ 能压缩 PKI 一半左右，感觉这压缩率也不高。

•


  def pkiz_sign(text, signing_cert_file_name, signing_key_file_name, compression_level=6):
  signed = cms_sign_data(text, signing_cert_file_name, signing_key_file_name, PKIZ_CMS_FORM)
  compressed = zlib.compress(signed, compression_level)
  encoded = PKIZ_PREFIX + base64.urlsafe_b64encode(
  compressed).decode('utf-8')
  return encoded

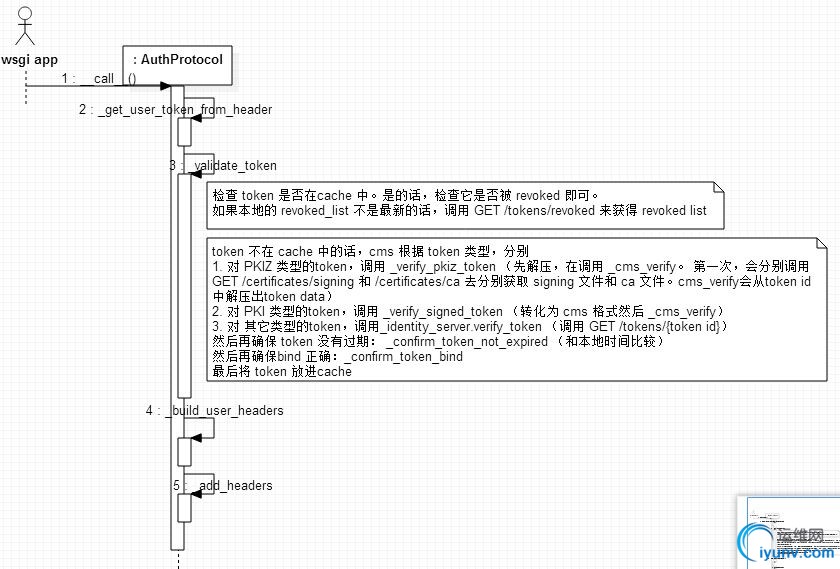

2.2 keystone 验证及 keystonemiddleware filter
　　客户端在调用 POST /tokens 后拿到返回结果，如果用户名和密码验证成功，则拿到诸如user，tenant，token，metadata，catalog等数据。从 catalog 中找到要访问的 service 的 endpoint 的 URL，然后在 headers 中放入 {X-Auth-Token，token id}，就可以访问该 service 了。service 的 WSGI App 在收到该 Request 后，首先要验证该 token id 是否有效，该验证一般都使用一个 keystonemiddleware 的 middleware filter 来完成，其 AuthProtocol.__call__ 是处理Request 的入口函数。其处理过程大致如下：

　　这篇文章 understanding-openstack-authentication-keystone-pki 仔细分析了UUID/PKI/PKIZ token id 的生成和验证过程。

2.3 Role 和 Policy 策略
　　上面 2.1 和 2.2 只是验证 user 的 credential，至于 user 有没有权限来执行某个操作则取决于 Role 和 基于 Roles 的鉴权。每个 OpenStack 组件分别实现了鉴权功能，Keystone 和 其它组件中的实现有一些不同。
　　Keystone API V3 与 V2 相比，对 policy 的支持有很多的增强。V2 的支持和 OpenStack 其它组件比如cinder，nova 等差不多，只支持基于 policy.json 文件的 policy 控制；而 V3 中，支持对 policy 的 CURD 操作，以及对 endpoint，service 等的 policy 操作等。

2.3.1 Keystone 中的 RBAC （Role Based Access Controll）
　　Keystone 在每个子模块的 controller.py 文件中的各个控制类的方法上实施 RBAC。有几种方法，比如：
　　@controller.protected()
def create_region(self, context, region)
　　@controller.filterprotected('type', 'name')
def list_services(self, context, filters)
　　或者直接在函数体中使用 self.assert_admin(context)：
　　def get_services(self, context):
    self.assert_admin(context)
    service_list = self.catalog_api.list_services()
    return {'OS-KSADM:services': service_list}
　　其中，protected 和 filterprotected 在 /keystone/common/controller.py 中实现。
　　protected/filterprotected 最终会调用 /keystone/openstack/common/policy.py 中的 enforce 方法，具体见 2.3.2 （2）中的描述。keystone 与 openstack 其它component 中的 RBAC 实现的不同之处在于 keystone 中有时候需要做 token 验证再做 policy 检查。

2.3.2 Keystone V3 API 中的 policy 操作
　　支持的policy 操作：

• POST /v3/policies 创建一个 policy

• GET /v3/policies 获取所有 policys

• GET /v3/policys/{policy id} 获取一个policy

• PATCH /v3/policies/?{policy_id}? 修改一个 policy

• DELETE /v3/policies/?{policy_id}? 删除一个 policy


2.3.3 Keystone V3 API 中的 Endpoint Policy Assignment
　　Keystone 的 V3 API 的 OS-ENDPOINT-POLICY 扩展资源提供了 API 来支持：

• 给特定的 endpoint 分配 policy。 REST API： /endpoints/{endpoint_id}/OS-ENDPOINT-POLICY/policy

• 给特定的 service 的所有 endpoint 分配 policy。 REST API：PUT/DELETE /policies/{policy_id}/OS-ENDPOINT-POLICY/services/{service_id}

• 给指定 region 中的指定 service 的所有 endpoint 分配 policy。REST API：GET/HEAD/PUT/DELETE /policies/{policy_id}/OS-ENDPOINT-POLICY/services/{service_id}/regions/{region_id}


　　支持 policy 存放在 sql db 中。
　　它的实现在 /keystone/contrib/endpoint_policy 中。

2.3.4 Cinder 中的 RBAC (Role Based Access Controll)
　　（1）使用 /etc/cinder/policy.json 文件
　　（2）Volume/Backup/ConsistencyGroup 等 API 类中的接口函数上的 @wrap_check_policy 或者在函数体内显式调用 check_policy(context, 'get', volume) 来判断调用用户的 role 是否满足 policy.json 中定义的要求。比如 /volume/api.py 中的 delete 方法：
　　@wrap_check_policy
    def delete(self, context, volume, force=False, unmanage_only=False)



def wrap_check_policy(func):
"""Check policy corresponding to the wrapped methods prior to execution. This decorator requires the first 3 args of the wrapped function  to be (self, context, volume)    """
    @functools.wraps(func)
def wrapped(self, context, target_obj, *args, **kwargs):
check_policy(context, func.__name__, target_obj)
return func(self, context, target_obj, *args, **kwargs)
return wrapped
def check_policy(context, action, target_obj=None):
target = {'project_id': context.project_id, 'user_id': context.user_id,}
target.update(target_obj or {})
_action = 'volume:%s' % action
cinder.policy.enforce(context, _action, target)

　　def enforce(self, rule, target, creds, do_raise=False, exc=None, *args, **kwargs):
　　#rule:volume:get_all
　　#target: {'project_id': u'43f66bb82e684bbe9eb9ef6892bd7fd6', 'user_id': u'1dc0db32a936496ebfc50be54924a7cc'},
　　#creds 中包括 user role 等信息
　　self.load_rules() #重新读取 policy.json 文件
　　...
　　result = self.rules[rule](target, creds, self) #使用特定的 rule 来检查 user 的权限
　　...
　　return True or PolicyNotAuthorized(rule)
　　cinder 的 policy.json 文件片段：



{
"context_is_admin": "role:admin",
"admin_or_owner":  "is_admin:True or project_id:%(project_id)s",
"default": "rule:admin_or_owner",
"admin_api": "is_admin:True",
"volume:create": "", #'volume' 是 API 的类别名称，比如’volume‘，’snapshot‘等。任何role的经过验证的用户都可以调用该API。
"volume:get_volume_admin_metadata": "rule:admin_api", #'get_volume_admin_metadata' 是 API 函数名称。该函数需要 is_admin:True。
"volume:delete_volume_admin_metadata": "rule:admin_api",
"volume:extend": "",
"volume:update_readonly_flag": "",
"volume:retype": "",

　　这篇文章 HAVANA KEYSTONE中policy.json的解析过程 详细分析了该 enfore 过程。
　　如果要添加新的 role 来限制 cinder api 的话，需要（1）在keystone 中创建新的 role （2）修改 cinder 的 policy.json 文件，修改policy条件 （3）设置 user 的role 到新的role.
　　其它模块，比如 nova， glance 等，和 cinder 模块类似，只是区分了 admin role 和 非 admin role 的用户。
　　

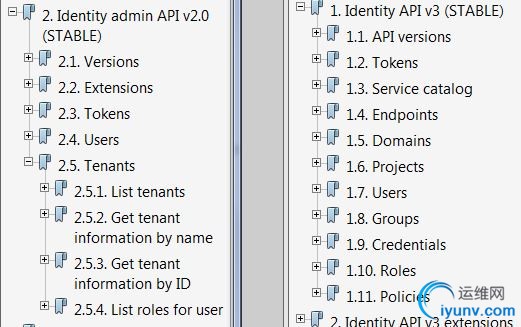

3. V3 版本 Keystone API

　　V3 与 V2 相比，Keystone 的 API 得到了很大的增强：
　　1. 增加了 Domain，Group，Policy， Catalog 等对象的操作API
　　2. 似乎又将 Tenant 改成了 Project
