批量修改Data Templates的step以及给Cacti安装插件 由于cacti-0.8.8a.tar.gz 这个版本已经安装上了插件管理工具所以这里不需要再安装cacti-plugin-0.8.7h-PA-v3.0.tar.gz，直接可以解压安装插件。 安装settings插件 官网下载地址： http://docs.cacti.net/plugin:settings#settings [iyunv@radius ~]# cd /usr/local/nginx/html/cacti/plugins [iyunv@radius plugins]# wget http://docs.cacti.net/_media/plugin:settings-v0.71-1.tgz [iyunv@radius plugins]# mv plugin\:settings-v0.71-1.tgz settings-v0.71-1.tgz [iyunv@radius plugins]# tar -zxvf settings-v0.71-1.tgz 安装thold 插件 官网下载地址： http://docs.cacti.net/plugin:thold#thold [iyunv@radius ~]# cd /usr/local/nginx/html/cacti/plugins [iyunv@radius plugins]# wget http://docs.cacti.net/_media/plugin:thold-v0.4.9-3.tgz [iyunv@radius plugins]# mv plugin\:thold-v0.4.9-3.tgz thold-v0.4.9-3.tgz [iyunv@radius plugins]# tar -zxvf thold-v0.4.9-3.tgz 问题㈠： 如果单击出现500错误解决办法 排错步骤： 1、 试打开php.ini中的display_errors=on看能不能显示出错误来。 2、 在命令行执行/usr/local/php/bin/php –rf define_syslog_variables看是否支持define_syslog_variables函数 3、 define_syslog_variables是在初始化与 syslog 相关的变量，而syslog相关变量已经被全局定义，无需再定义，直接注释掉settings.php 132行即可。 4、 http://www.centos.bz/2012/01/cacti-install-tutorials/ 注释掉132行
问题㈡： 如果点击0出现 You are running MySQL in Strict Mode,which is not supported by Thold 就需要修改sql模式一般在安装好MYSQL之后就修改最好，因为你装好CACTI再来修改你的数据库就会出问题
mysql> SET @@GLOBAL.sql_mode="NO_AUTO_CREATE_USER,NO_ENGINE_SUBSTITUTION"; 增加如下一行 [iyunv@radius ~]# vim /etc/my.cnf
2013年5月13日 13:32:48 今天发现重启之后又出现这个问题了 You are running MySQL in Strict Mode, which is not supported by Thold. 2013年5月13日 14:02:51 找到问题所在，因为配置文件路径不正确，配置文件路径是（下图）我修改的却是/etc/my.cnf，各种坑啊
修改内容如下，修改成空的，或者注释掉就OK

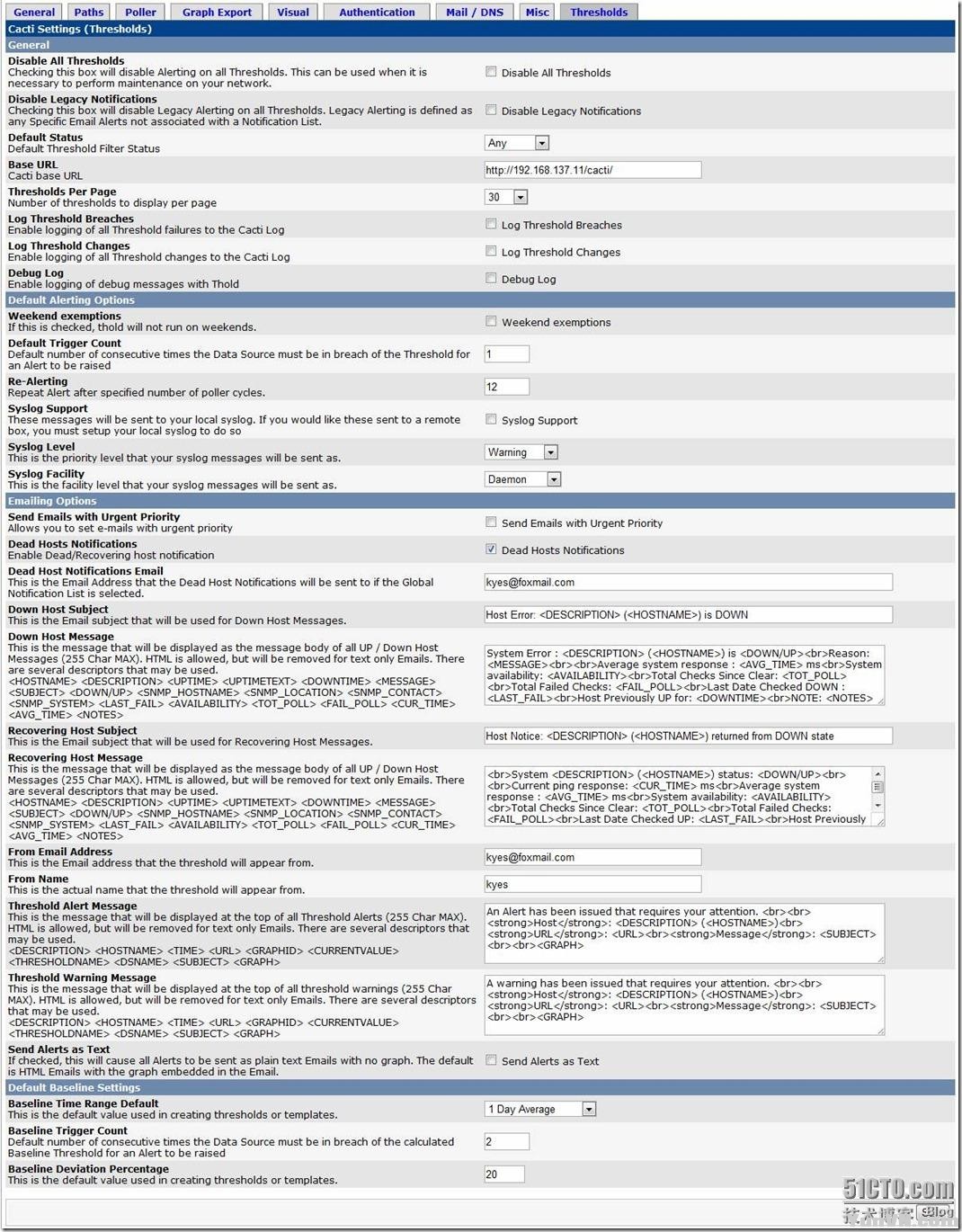

安装monitor插件 官网下载地址： http://docs.cacti.net/plugin:monitor [iyunv@radius ~]# cd /usr/local/nginx/html/cacti/plugins [iyunv@radius plugins]# wget http://docs.cacti.net/_media/plugin:monitor-v1.3-1.tgz [iyunv@radius plugins]# mv plugin\:monitor-v1.3-1.tgz monitor-v1.3-1.tgz [iyunv@radius plugins]# tar -zxvf monitor-v1.3-1.tgz 配置报警功能如下图
2、通过数据库修改所有模版的step 查询所有Data Templates的step [iyunv@radius bin]# cd /usr/local/mysql/bin/ [iyunv@radius bin]# ./mysql -uroot –p mysql> use cacti; mysql> select id,t_name,name,t_rrd_step,rrd_step from data_template_data; 修改所有Data Templates的step [iyunv@radius bin]# cd /usr/local/mysql/bin/ [iyunv@radius bin]# ./mysql -uroot –p mysql> use cacti; mysql> update data_template_data set rrd_step='60'; 以下内容为可选笔记 修改rrd文件 查询现有rrd的step [iyunv@radius ~]# /usr/local/rrdtool/bin/rrdtool info /usr/local/nginx/html/cacti/rra/localhost_load_1min_5.rrd |grep step 修改现有rrd的step 下载rrdjig.pl工具 [iyunv@radius src]# wget https://svn.oetiker.ch/rrdtool/trunk/contrib/rrdjig/rrdjig.pl 新增环境变量 [iyunv@radius ~]# vim .bash_profile 增加如下内容 PERL5LIB=/usr/local/rrdtool/lib/perl export PERL5LIB 完整配置如下：
使环境变量生效 [iyunv@radius ~]# . .bash_profile rrdtool tune 常用用法 rrdtool tune 常用语句如下： 1 2 3 4 5 | rrdtool tune filename [--heartbeat|-h ds-name:heartbeat] [--data-source-type|-d ds-name:DST] [--data-source-rename|-r old-name:new-name] [--minimum|-i ds-name:min] [--maximum|-a ds-name:max] |
例：如下是我们建的数据结构 /usr/bin/rrdtool create traffic1.rrd --start $(date -d '1 days ago' +%s) --step 60 DS:In:COUNTER:600:0:U DS:Out:COUNTER:600:0:U RRA:AVERAGE:0.5:1:600 RRA:AVERAGE:0.5:4:700 RRA:AVERAGE:0.5:24:775 RRA:AVERAGE:0.5:288:797 如上可以看到heartbeat 是600 dsname有两个In 和Out DStype 是COUNTER
下面几条命令是我们常用的。 rrdtool tune traffic.rrd -h In:300 修改In 的heartbeat的值为300
rrdtool tune traffic.rrd -d In:GAUGE 修改In 的DST为GAUGE
rrdtool tune traffic.rrd -r In:traffic_in 修改数据源In 为traffic_in （在mrtg 生成的log文件转换rrd，再导入cacti做图的时候，要用到此命令转换）

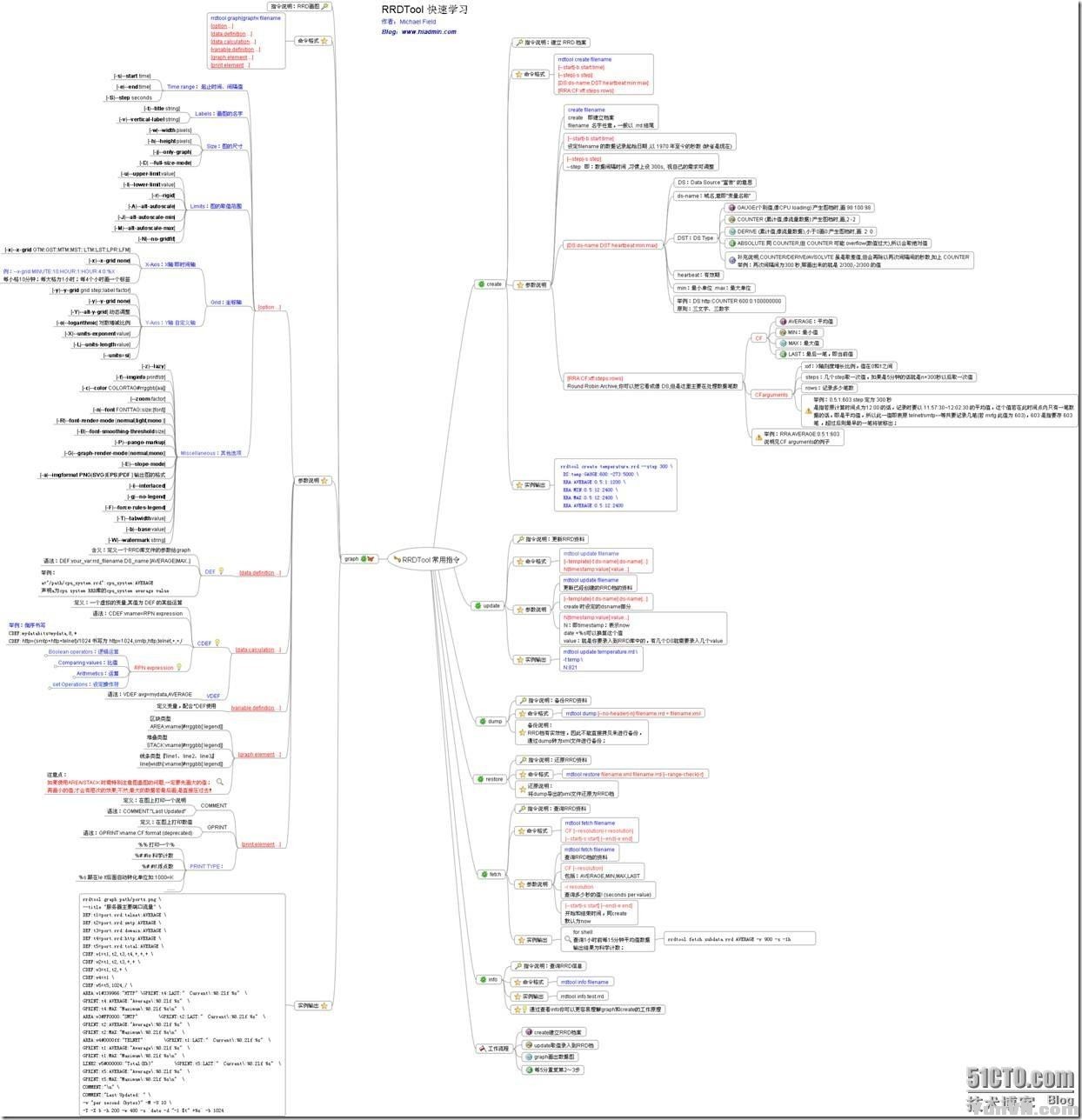

rrdtool tune traffic.rrd -i In:800 -a In:1024 修改数据源In 最大值和最小值 rrdtool思维导图
RRDTool基础 ? RRDTool介绍 RRDTool是基于RRD数据库来存储时间序列数据，并在需要的时候能够很轻易产生漂亮图表的一套工具包。常用于监控领域，比如监控温度、湿度、流量、CPU、内存、磁盘等等。 ? RRD介绍 为什么监控数据采用RRD数据库来存储，如果采用关系数据库将其记录下来有什么问题呢？
1. 首先，监控一般是7*24小时不间断进行的，长期积累下数据量很大，来给运维带来沉重负担。
2. 其次，我们对监控数据的关注点也不一样，通常对最近的数据比较关心，而对一年前的数据就只关心一个大致趋势即可。
3. 再次，我们需要将数据转化为图表以观察变化趋势，如果数据从关系数据库取的话，数据量多、还慢，用户感知也不好。
RRD（Round Robin Database）最大的特点是以循环格式来存储时间序列格式，在持续不断插入新数据的过程中它不断将老数据淘汰掉，因此它不会积累太多的数据，RRD文件大小也会保持在一个合适的范围内。在使用RRDTool之前，首先需要建立RRD数据库，然后持续将监控数据更新至RRD，最后再将数据从RRD中取出来生成趋势图。建议RRD数据库需要涉及两个概念，一个是数据源DS，一个是循环存档RRA。下面我们就来说说什么是DS和RRA。 ? 数据源DS 我们将采样来的数据放到哪里，以后出图就从那个地方（数据源）取数据。每个RRD文件可以定义多个DS，也就是一个RRD里可以同时保持多个对象的采样数据，这就方便以后我们将这些数据绘制到同一张图表中对比分析。定义数据源最重要的就是给源取个名字，以及指定其类型。
语法 DS:name:type:heartbeat:min:max
– name:数据源的名称，长度为1-19个字符
– type:数据源类型，COUNTER：累计，GAUGE：离散
– heartbeat:心跳时间，当心跳时间内仍未采样到监控数据时，将此step时间点填充为UNKONWN，一般设置为两倍step，或者取前后采样的平均值
– min:最小数据界限，在不需要限制的情况下，可以指定为U
– max:最大数据界限，在不需要限制的情况下，可以指定为U ? 循环存档RRA DS里源源不断的记录着新采样回来的数据，我们会如何使用这些数据呢？当然是按照指定的时间周期来绘制走势图表了，就好比我们看股票走势图，有时看日线，有时看周线，有时看月线，有时看年线。RRA就是RRD的日线、周线、月线、年线！每个RRD可以定义多个RRA，一个5分钟为周期的RRA，一个半小时为周期的RRA，一个2小时为周期的RRA，等等。之所以定义这么多的RRA是方便以后快速出图，每个RRA都是即时更新，也就是新来一个采样数据，所有的RRA就会计算一次并保存下来，以后要出图就直接从某个RRA中取数据就好了，不需要在出图时再重新计算平均值什么的。
语法 RRA:cf:xff:steps:rows
– CF: 聚合函数，定义如何对数据进行聚合[平均：AVERAGE | 最小：MIN | 最大：MAX | 最后一笔：LAST]
– xff: 聚合时可以容忍多少个UNKOWN值，这个是UNKOWN个数和全体个数的一个比率，一般定义为0.5
– steps: RRA步长，一般为采样间隔(step)的倍数
– rows: 此RRA最多保留几份这类采样数据，注意高采样频率的RRA不要保存太多的rows，否则会影响出图性能
RRA示例图:
? 创建RRD 语法: rrdtool create filename [--start|-b start time] [--step|-s step] [DS:name:type:heartbeat:min:max] [RRA:cf:xff:steps:rows] ? 更新RRD 语法: rrdtool update filename timestamp:datapoints ? 简单示例 #!/usr/bin/python import subprocess import random START_TIME = 1324474748 END_TIME = 1324996652 # create RRD for cpu traffic cmd = 'rrdtool create cpu.rrd' cmd += ' --step 300' cmd += ' --start %d' % START_TIME cmd += ' DS:sys:GAUGE:600:U:U' cmd += ' DS:usr:GAUGE:600:U:U' cmd += ' DS:idle:GAUGE:600:U:U' cmd += ' RRA:AVERAGE:0.5:1:8640' # 5 min, save 1 month data cmd += ' RRA:AVERAGE:0.5:6:5760' # 30 min, save 4 month data cmd += ' RRA:AVERAGE:0.5:24:2160' # 2 hour, save 6 month data cmd += ' RRA:MIN:0.5:1:8640' # 5 min, save 1 month data cmd += ' RRA:MIN:0.5:6:5760' # 30 min, save 4 month data cmd += ' RRA:MIN:0.5:24:2160' # 2 hour, save 6 month data cmd += ' RRA:MAX:0.5:1:8640' # 5 min, save 1 month data cmd += ' RRA:MAX:0.5:6:5760' # 30 min, save 4 month data cmd += ' RRA:MAX:0.5:24:2160' # 2 hour, save 6 month data cmd += ' RRA:LAST:0.5:1:8640' subprocess.call('rm -rf cpu.rrd', shell = True) subprocess.call(cmd, shell = True) # update RRD for i in xrange(START_TIME, END_TIME, 300): sys = random.randint(0, 15) usr = random.randint(25, 55) idle = 100 - (sys + usr) cmd = 'rrdtool update cpu.rrd -t sys:usr:idle %d@%d:%d:%d' % (i, sys, usr, idle) retcode = subprocess.call(cmd, shell = True) # draw graph cmd = 'rrdtool graph cpu.png -h 250 -w 800' cmd += ' --start %d --end %d' % (START_TIME, START_TIME + 86400 * 2) cmd += ' --title "CPU Load"' cmd += ' -v "use percent"' cmd += ' DEF:v1=cpu.rrd:sys:AVERAGE' cmd += ' DEF:v2=cpu.rrd:usr:AVERAGE' cmd += ' DEF:v3=cpu.rrd:idle:AVERAGE' cmd += ' AREA:v1#FF2626:"sys"' cmd += ' AREA:v2#00FF00:"usr":STACK' cmd += ' AREA:v3#C0C0C0:"idle":STACK' subprocess.call(cmd, shell = True) |
