                         ROS对接华为VLAN交换机
实验过程:
    1.实验设备:华为S2309-SI交换机、RouterOS6.27、网线若干。
   ROS接口只支持Trunk模式

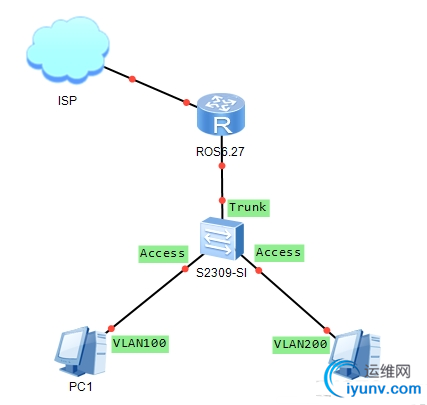

    2.实验拓扑: QQ截图20150427094118.png
                IP配置
                        LAN     192.168.20.1/24
                        VLAN100 192.168.100.1/24
                        VLAN200 192.168.200.1/24
                        WAN     192.168.10.26/24
                S2309-SI配置

<Quidway>display current-configuration
#
sysname Quidway
#
vlan batch 1 100 200  ----创建VLAN 100 200  命令:vlan batch VLAN 100 200
#
bpdu enable
#
cluster enable
ntdp enable
ntdp hop 16
ndp enable
#
interface Vlanif1   -----管理ip地址
ip address 192.168.20.2 255.255.255.0
#
interface Ethernet0/0/1 ----设置VLAN100
port link-type access
port default vlan 100
ntdp enable
ndp enable
#
interface Ethernet0/0/2
port link-type access
port default vlan 100
ntdp enable
ndp enable
#
interface Ethernet0/0/3
port link-type access
port default vlan 100
ntdp enable
ndp enable
#
interface Ethernet0/0/4
port link-type access
port default vlan 100
ntdp enable
ndp enable
#
interface Ethernet0/0/5 ----设置VLAN200
port link-type access
port default vlan 200
ntdp enable
ndp enable
#
interface Ethernet0/0/6
port link-type access
port default vlan 200
ntdp enable
ndp enable
#
interface Ethernet0/0/7
port link-type access
port default vlan 200
ntdp enable
ndp enable
#
interface Ethernet0/0/8
port link-type access
port default vlan 200
ntdp enable
ndp enable
#
interface GigabitEthernet0/0/1  ----Trunk接口链接ROS接口
port link-type trunk
port trunk allow-pass vlan 1 to 4094
ntdp enable
ndp enable
#
interface NULL0
#
aaa
authentication-scheme default
#
authorization-scheme default
#
accounting-scheme default
#
domain default
#
#
user-interface con 0
user-interface vty 0 4
#
return

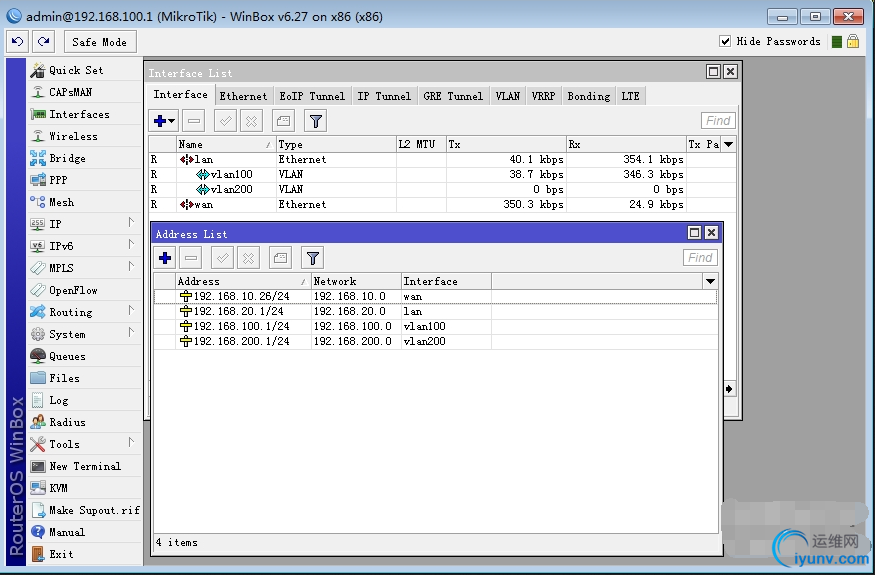

ROS设置:

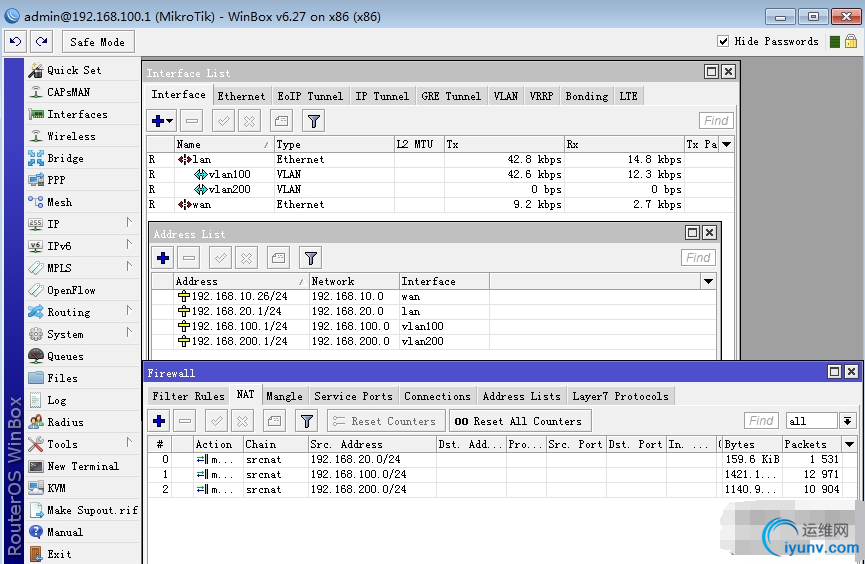

设置NAT:
VLAN100
VLAN200
