前言

做为网络管理员，对P2P、QQ、酷狗等软件是又爱又恨,大多数公司为了提高工作效率，禁止公司员工登陆QQ、看视频等，在市场上买专门的上网行为管理设备，随便一种都是价格不菲，而使用linux来做网关一样可以禁止qq、酷狗等软件，为实现此功能就需要为iptables/netfilter添加layer7模块，而iptables/netfilter是基于内核的，所以需要重新编译内核。

编译过程

环境介绍

系统环境：CentOS6.6

所需源码包：kernel-2.6.32-504.16.2.el6.src.rpm（红帽ftp站点提供）

                   iptables-1.4.20.tar.bz2

                   netfilter-layer7-v2.23.tar.bz2

                   l7-protocols-2009-05-28.tar.gz

编译内核

解决依赖关系

1	[iyunv@Firewall ~]# yum groupinstall "Development Tools" "Server Platform Development" -y

创建所需用户并安装

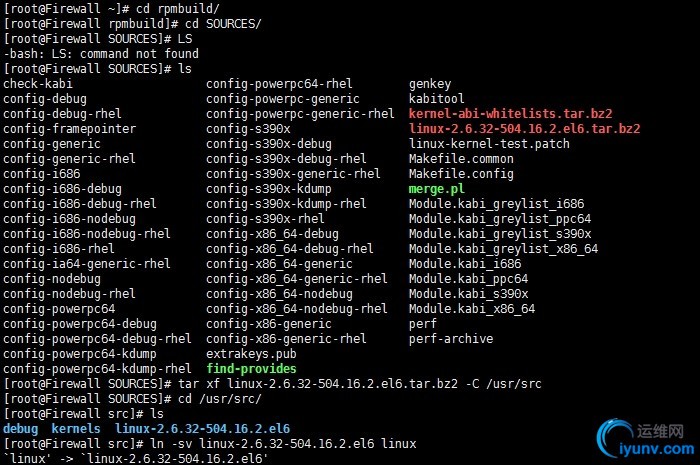

将源码解压到指定目录

为内核打补丁

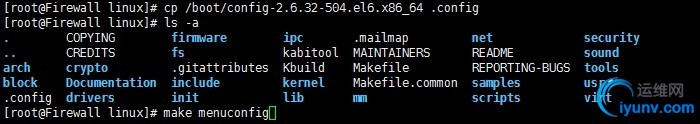

开始编译

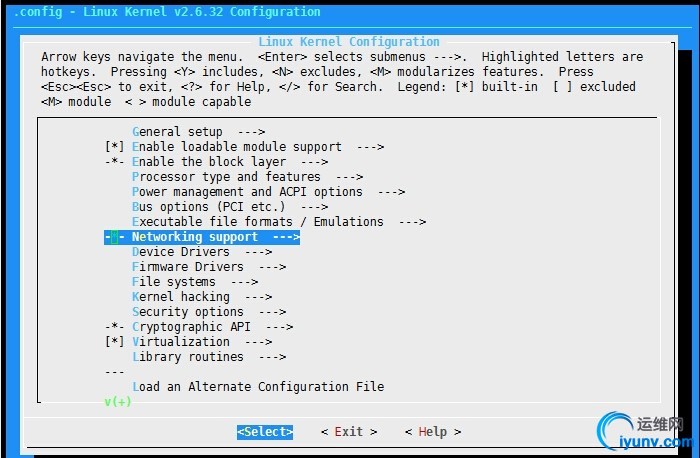

首先选择此项

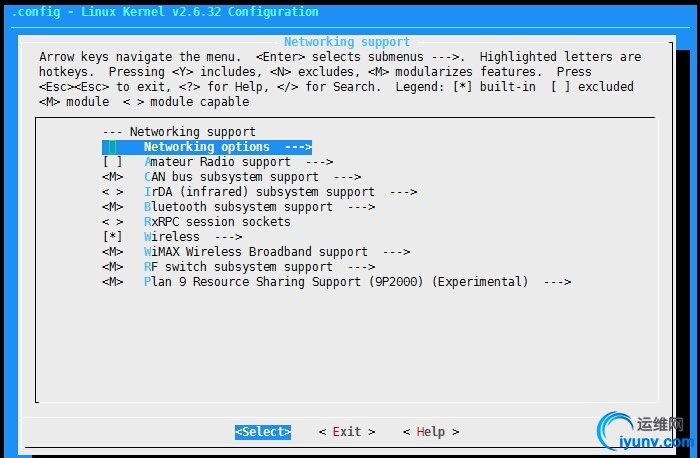

进入此项设定参数

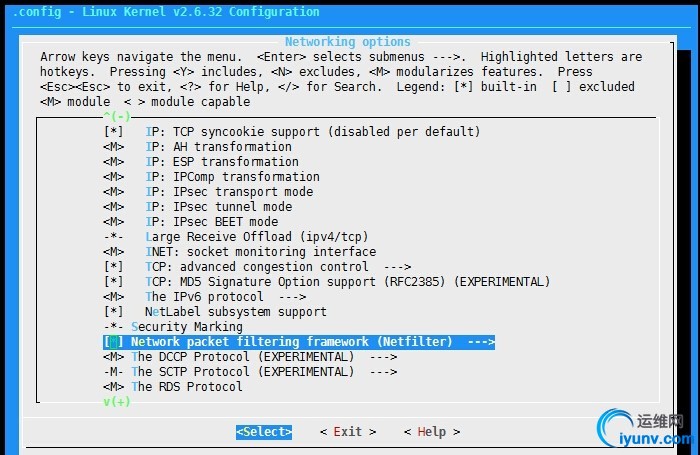

下拉，选择此项并进入

进入核心过滤设置

启用layer7支持

返回第一层，进入此项

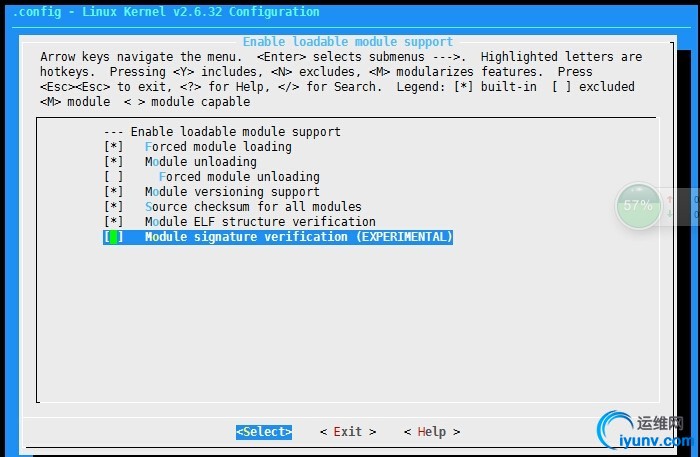

取消模块签名校验

返回，进入API加密设置

取消内核签名校验，否则无法编译安装

保存退出

编译安装

1 2 3 4 5

[iyunv@Firewall linux]# yum install screen -y #为了防止意外，我们在screen里编译安装 [iyunv@Firewall linux]# screen [iyunv@Firewall linux]# make [iyunv@Firewall linux]# make modules_install [iyunv@Firewall linux]# make install

看一下grub.conf文件，新内核的信息已经写入了

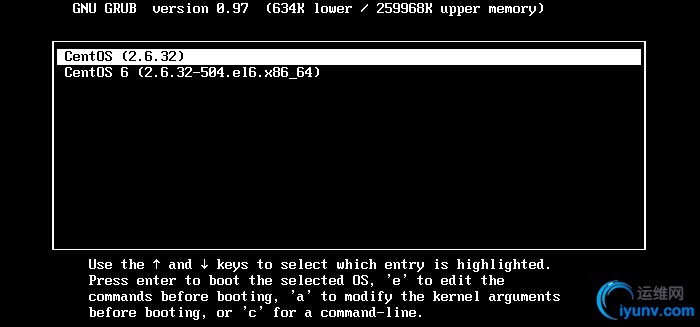

以新内核启动

编译iptables

解压并打补丁

备份脚本文件，卸载旧版本

编译安装

1 2 3

[iyunv@Firewall ~]# cd iptables-1.4.20 [iyunv@Firewall iptables-1.4.20]# ./configure --prefix=/usr --with-ksource=/usr/src/linux [iyunv@Firewall iptables-1.4.20]# make && make install

还原脚本

修改脚本

将所有/sbin/$IPTABLES替换为/usr/sbin/$IPTABLES

查看iptables版本

为layer7模块提供其所识别的协议的特征码

装载模块

添加内核参数，使之永久有效

1 2 3 4 5

[iyunv@Firewall ~]# vim /etc/sysctl.conf net.netfilter.nf_conntrack_acct = 1 [iyunv@Firewall ~]# sysctl -p

应用层过滤测试

案例要求

假设内网主机由服务器代理上网，为提高工作效率，禁止内网用户登录QQ

代理服务器：192.168.1.254（可访问网络）,172.16.10.254

内网客户端：172.16.10.12

网络设置

172.16.0.0/16的网段在VMnet1内

开启服务器路由转发功能

1 2 3 4 5

[iyunv@Firewall ~]# vim /etc/sysctl.conf net.ipv4.ip_forward = 1 [iyunv@Firewall ~]# sysctl -p

设置防火墙规则，使内网可访问网络

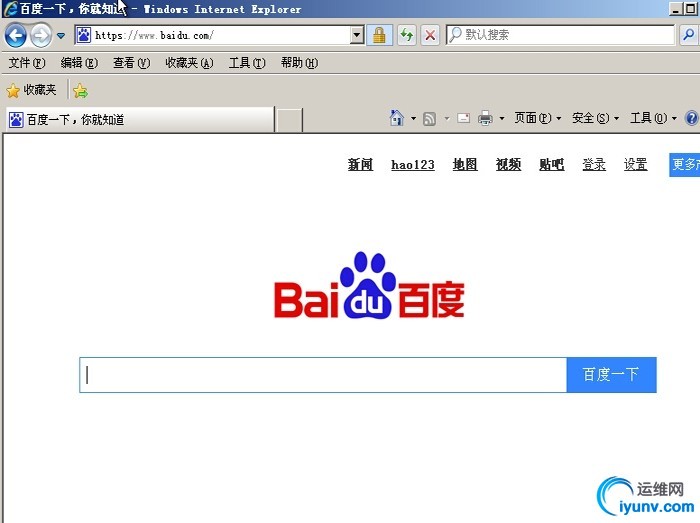

查看是否可以访问网络

我们找一个小号登录QQ测试

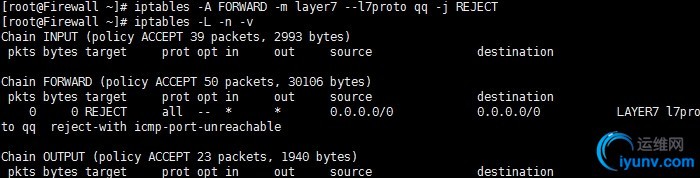

此时是可以登录的，我们下线，设置防火墙规则，禁用QQ

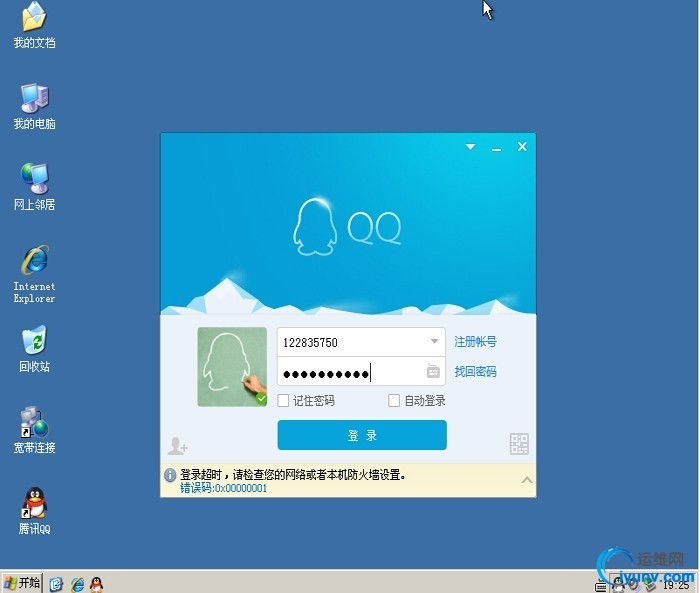

再次登录试试

登录失败，我们看一下防火墙，有没有匹配到报文

看，已经有报文被拒绝了，至此iptables基于layer7实现应用层过滤以实现，需要禁止其他程序，请自行添加相应规则

The end

基于layer7的应用层防火墙就说到这里了，除了编译内核时比较费时间外，应该没什么别的麻烦的问题，希望本文可以帮到有需要的小伙伴，配置过程中遇到问题可留言。以上仅为个人学习整理，如有错漏，大神勿喷~~~
