　　上篇文章介绍了Silverlight for Windows Phone Toolkit中的的GestureListener对象，本文将介绍XNA中与手势相关的内容。
一．添加XNA程序集
　　XNA是微软提供的专门用于游戏开发的框架，同时也支持Windows Phone 7。当然本文不打算介绍XNA开发的内容。所以我在Silverlight for Windows Phone程序中调用了相关的XNA程序集。
　　首先，我们要在项目中添加引用，如下图：

　　注意在点击OK时，会弹出如下所示的对话框：

　　选择“是”即可。然后在Code-Behind文件中添加下面的名称空间即可：


using Microsoft.Xna.Framework.Input.Touch; 　　二．TouchPanel类
　　在XNA中，TouchPanel可以向我们提供大量关于触控操作的信息，我在页面的构造函数中用下面的代码查看了TouchPanel提供的一些信息：

代码

            TouchPanelCapabilities tpc = TouchPanel.GetCapabilities();
            Debug.WriteLine("Touch panel is available : " + tpc.IsConnected.ToString());
            Debug.WriteLine("MaximumTouchCount: " + tpc.MaximumTouchCount.ToString() + "\n");　　输出如下：

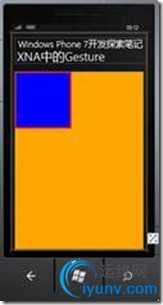

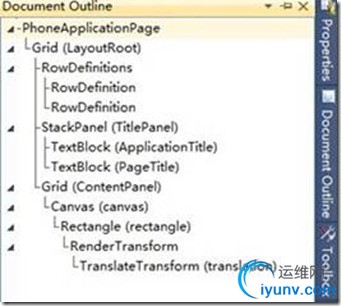

　　下面来介绍与手势相关的操作。在本文中我仍旧使用了上篇文章那个程序的UI，来看一下程序的Logic Tree和效果图：

　　三．TouchPanel中与手势相关的操作
　　如果想要通过TouchPanel在程序中对手势进行识别，首先要对TouchPanel的EnabledGestures属性赋值，EnabledGestures的类型是GestureType枚举，包括以下成员（即XNA所能识别的手势）：

• Tap

• DoubleTap

• Hold

• Flick

• Pinch

• PinchComplete

• FreeDrag

• HorizontalDrag

• VerticalDrag]

• DragComplete

• None


　　它们被定义为位标记（bit flags），所以我们可以通过位或操作符（|）将它们组合，就像下面这样：

代码

            TouchPanel.EnabledGestures = GestureType.Hold | GestureType.Tap | GestureType.DoubleTap | GestureType.Flick |
                GestureType.FreeDrag | GestureType.HorizontalDrag | GestureType.VerticalDrag;　　注意：如果没有对TouchPanel.EnabledGestures属性赋值，那么在程序运行有关手势的代码时会抛出InvalidOperationException异常，如下所示：

　　我在矩形元素的ManipulationCompleted事件处理程序中添加了对手势的识别，完整代码如下:

代码

void rectangle_ManipulationCompleted(object sender, System.Windows.Input.ManipulationCompletedEventArgs e)
{
            while (TouchPanel.IsGestureAvailable)
            {
                GestureSample gs = TouchPanel.ReadGesture();
                switch (gs.GestureType)
                {
                    case GestureType.Tap:
                        if (e.OriginalSource == rectangle)
                        {
                            rectangle.Fill = new SolidColorBrush(
                                        Color.FromArgb(255, (byte)rand.Next(256),
                                                            (byte)rand.Next(256),
                                                            (byte)rand.Next(256)));
                            Debug.WriteLine("Tap\n");
                        }
                        break;
                    case GestureType.DoubleTap:
                        translation.X = translation.Y = 0;
                        Debug.WriteLine("DoubleTap\n");
                        break;
                    case GestureType.Hold:
                        Debug.WriteLine("Hold\n");
                        MessageBox.Show("You are holding the rectangle!", "Hold", MessageBoxButton.OK);
                        break;
                    case GestureType.FreeDrag:
                        translation.X += gs.Delta.X;
                        translation.Y += gs.Delta.Y;
                        Debug.WriteLine("FreeDrag");
                        Debug.WriteLine("FreeDrag X:" + gs.Delta.X + " Y:" + gs.Delta.X + "\n");
                        break;
                    case GestureType.HorizontalDrag:
                        translation.X += gs.Delta.X;
                        translation.Y += gs.Delta.Y;
                        Debug.WriteLine("HorizontalDrag");
                        Debug.WriteLine("HorizontalDrag X:" + gs.Delta.X + " Y:" + gs.Delta.X + "\n");
                        break;
                    case GestureType.VerticalDrag:
                        translation.X += gs.Delta.X;
                        translation.Y += gs.Delta.Y;
                        Debug.WriteLine("VerticalDrag");
                        Debug.WriteLine("VerticalDrag X:" + gs.Delta.X + " Y:" + gs.Delta.X + "\n");
                        break;
                    case GestureType.Flick:
                        Debug.WriteLine("Flick\n");
                        break;
                }
            }
}　　注意在while循环中我通过TouchPanel.IsGestureAvailable这个bool属性来判断是否可以进行手势识别，然后通过TouchPanel.ReadGesture()方法获取到一个GestureSample对象，再通过GestureSample对象的GestureType属性做具体的操作。
　　
　　以下是各种手势的输出结果：

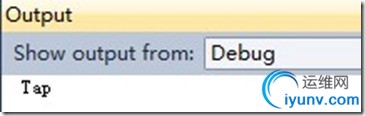

　　单击（Tap）时，矩形的颜色会随机变化，输出如下：

　　双击（Double Tap）时，矩形会回到原始位置，同时颜色发生变化，因为在双击中包含了单击操作，输出如下：

　　按下并保持（Hold）时，会弹出一个对话框，输出如下：

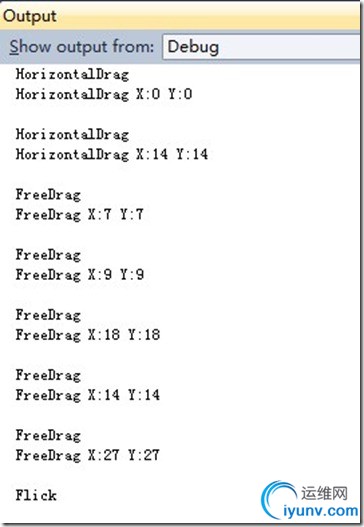

　　Flick操作中包含着Drag(FreeDrag, HorizontalDrag, VerticalDrag)操作，输出如下：

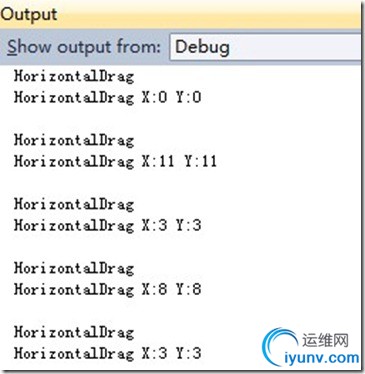

　　HorizontalDrag操作的输出如下：

　　VerticalDrag操作的输出如下：

　　FreeDrag操作的输出如下：

　　和Silverlight for Windows Phone Toolkit中的GestureListener对象一样，XNA程序集也为我们提供了简单的识别手势的方法。关于Windows Phone 7的触控操作暂时写到这里，当然不排除本系列还有关于这个话题的后续文章。
　　四．下载示例代码：
　　WindowsPhoneXNAGestureDemo.zip
