">使用Cacti监控你的网络（四）- Cacti脚本及模板
作者：晓月弯刀
声明：本系列文档出自石头记，如若转载请注明出处，本人保留文档的所有权，并欢迎转载。
  一、Cacti脚本及模板

Cacti脚本及模板论坛：http://forums.cacti.net/forum-12.html
　　一个完整的cacti脚本及模板列表：http://forums.cacti.net/about15067.html
　　
　　1.Advance Ping 脚本及模板
　　下载地址：http://forums.cacti.net/about10049.html
　　注：要使用此模板，编译PHP时必须加上--enable-sockets选项来支持套接字。
　　1）.功能：此模板用来监控一个TCP/UDP端口、ICMP的延时情况和丢包情况。

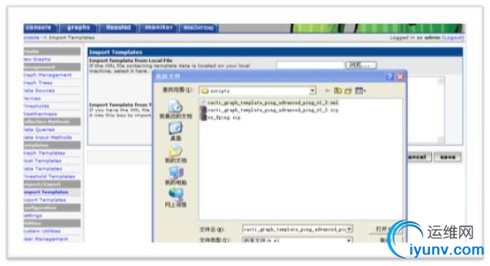

　　2）.下载ss_fping.php脚本并放到/usr/local/apache/htdocs/cacti/scripts/目录下，下载cacti_graph_template_ping_advanced_ping_v1_3.xml模板，用cacti的模板导入页将此模板导入。
　　 Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />
3）.在Console选项卡下的左侧菜单栏中选择Devices，为要监控的主机新建一个Devices或选择已有Devices。在Associated Graph Templates中添加Advanced Pingv1.3模板。并点击最上面的Create Graphs for this Host链接。 Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

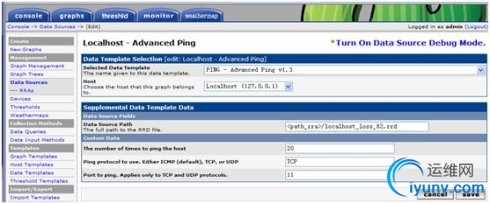

　　在Graph Templates的选择框中选择PING - Advanced Ping v1.3,然后点击Create按钮，出现以下WEB页。
　　 Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />
　　第一项意思是一次向要监控的端口发送多少个探测包（默认20个），第二项是使用的协议，可以是ICMP、TCP、UDP，第三项是要监控的端口号（只有第二项为TCP或是UDP时使用），填写完成后点击create按钮。
　　在Console控制台选项卡下的左侧菜单中选择Date Sources，选择以上新建的数据源可以修改以上填写的信息。

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

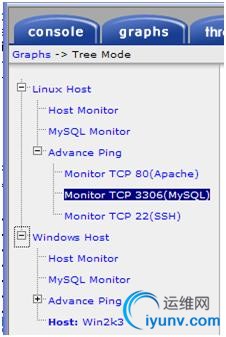

在控制台选项卡下左侧菜单中选择Graph Trees可以组织一个树状视图。

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

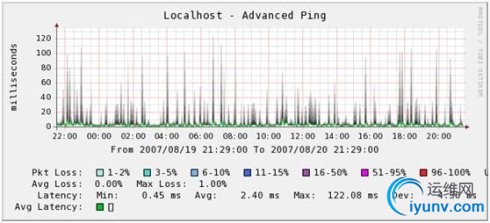

　　在graphs选项卡下浏览创建的Advanced Ping监控图。

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />
TCP3360端口（MySQL）

　　

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

TCP80端口（HTTP）

　　Pkt Loss:丢包数量/20 * 100%(每次ping 20个包)
Avg Loss:平均丢包情况
Latency：延时情况
Avg Latency：平均延时情况
　　
　　1.MySQL stats模板
　　论坛讨论：http://forums.cacti.net/about11010.html
　　下载地址：http://www.faemalia.net/mysqlUtils/
　　功能：用来监控MySQL状态，其中包括索引使用情况、查询、排序、锁定情况等。
　　1）.将mysql_stats.php 和 dumpMemcachedStats.php脚本放到cacti脚本目录下（/usr/local/apache/htdocs/cacti/scripts/），导入模板时注意选择cacti_host_template_temysql_host-step300-heartbeat600.xml和cacti_host_template_memcached_host-step300-heartbeat600.xml模板（默认cacti 5分钟取一次数据）。
　　2）.配置MySQL服务器，让cacti所在机器能够访问MySQL服务器的状态信息，必须拥有"process"权限。如果要监控InnoDB状态，还必须有"SUPER"权限。
　　GRANT PROCESS ON *.* TO cacti@'cactimachine' IDENTIFIED by 'cacti';
　　GRANT SUPER ON *.* TO cacti@'cactimachine' IDENTIFIED BY 'cacti';
　　3）.创建Graph。在Console选项卡下的左侧菜单栏中选择Devices，为要监控的主机新建一个Devices或选择已有Devices。在Associated Graph Templates中添加想要监控MySQL状态的Graph Templates（如teMySQL – Index Usage模板，此套模板是以teMySQL开头的一系列模板）。并点击最上面的Create Graphs for this Host链接，在Graph Templates的选择框中选择teMySQL – Index Usage,然后点击Create按钮，出现以下WEB页。

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

　　在上面填写有权限访问MySQL数据库的用户名及密码，然后点击create按钮。
　　
　　选中刚添加的Graph Templates，点击create按钮来创建Graph。

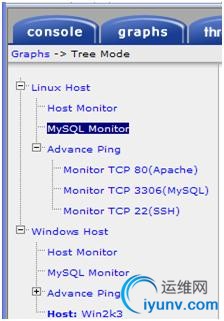

　　在控制台选项卡下左侧菜单中选择Graph Trees可以组织一个树状视图。

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

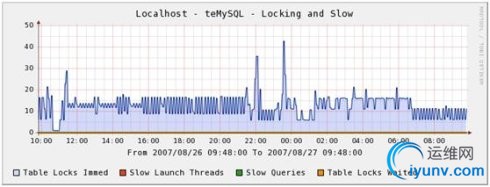

　　在graphs选项卡下浏览创建的MySQL监控图。

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

　　缩略图：

Cacti脚本及模板"  title="[转载]使用Cacti监控你的网络（四）- Cacti脚本及模板" />

　　
3.其他模板
　　其他模板在以后慢慢加入，敬请期待。如果各网友有什么好的模板，也请不吝赐教，大家一同提高。
　　
　　下面是我建的一个关于网络监控的圈子，请大家踊跃加入 ^_^ 。
　　http://q.blog.sina.com.cn/imonitor
　　
