声明：本系列文档出自石头记，如若转载请注明出处，本人保留文档的所有权，并欢迎转载。　　一、Cacti的使用
　　1．界面介绍

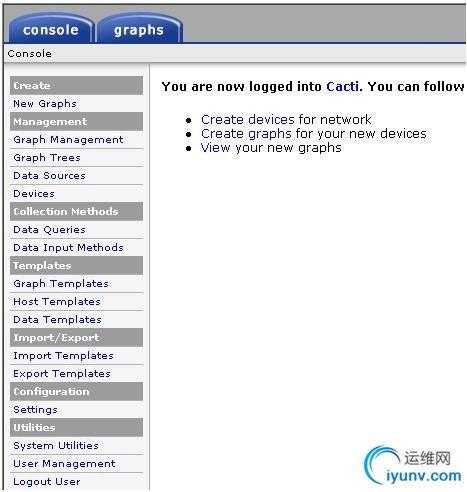

　　登陆Cacti后，可以看到左上角是两个选项卡，“console”和“graphs”。console表示控制台，在此进行所有的配置等操作；而graphs则是用来查看所有服务器的性能图像的界面。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　2．console菜单
　　Create：
　　New Graphs——创建新图像的快捷方式；
　　Management：
　　Graph Management——图像管理。可以在此删除、复制图像，Cacti会自动创建图像。不过如果我们有特殊的需要，比如将几张图上的数据合并在一张图像上的话也可以在此手工新建图像；
　　Graph Trees——图像树。在graphs界面里，图像或devices是树状结构显示的，可以在此设置树的结构；

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　Data Sources——管理rrd文件。一般无需修改，Cacti会自己创建rrd文件；

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　Devices——设备管理。这是我们最经常需要修改的地方，可以在此创建新的设备或修改其名称等信息。
　　Collection Methods
　　Data Queries 和Data Input Methods是采集数据的方式，一般我们无需对这两项进行修改；
　　Templates
　　Graph Templates 、Host Templates和Data Templates 分别是图像模板、主机类型模板和数据模板。这些模板可以导出、导入也可以自己编写，一般无需修改。
　　Import/Export
　　Import Templates 和Export Templates，对上述模板的导入、导出。我们可以在Cacti的官方网站上找到这些模板，不过需要注意模板对于的Cacti的版本。
　　Configuration
　　Settings ——Cacti的主要配置菜单；
　　可以在此重新设置对应的程序的路径、版本等信息。也可以设置图像的输出方式（允许ftp）、显示效果、登陆方式（允许使用LDAP）等。
　　Utilities
　　System Utilities ——显示Cacti系统的一些cache和log信息，如果log文件太大建议直接到后台查看；
　　User Management ——用户管理。可以在此添加、删除用户，并对每个用户设置详细的权限；
　　Logout User ——注销用户。
　　
　　3．创建监测点
　　假设被监测的服务器名叫“Test Host”，IP为192.168.100.110,SNMP的community为public。
　　进入Cacti的console面板－>
　　点击“Devices”进入设备面板－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　点击“Add”添加新设备－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　填写要监测服务器的各种信息，其中Host Template请选择“Local Linux Machine”或“ucd/net SNMP Host”（选择一个合适的主机模板）－>
　　点击“Create”保存信息，如果SNMP连接没有问题，左上角会出现该服务器的信息，否则会出现“SNMP error”的红色字样－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　点击上部的“Create Graphs for this Host ”为该设备创建需监测的内容。监测的内容分两种，“Graph Templates”和“Data Query”,区别在于“Data Query”能根据SNMP信息列出监测项目的信息。例如Data Query里的“Interface Statistics”可以看到该主机所有网卡的信息，这样我们可以选择需要监测的网卡。点击右侧的正方形选择框勾选上要监测的项目－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

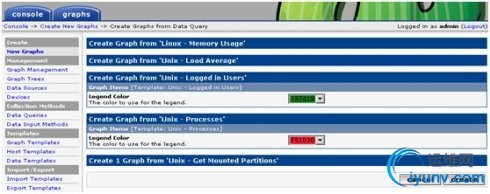

　　点击“Create”创建选择的监测内容，已经选择创建的内容会自动变成灰色并且不能再点选。Cacti会自动创建该监测点的rrd文件（在rra文件夹中）、“Data Source”和“graph”条目。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　 Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />
　　创建监测点完毕。
　　4．查看监测点

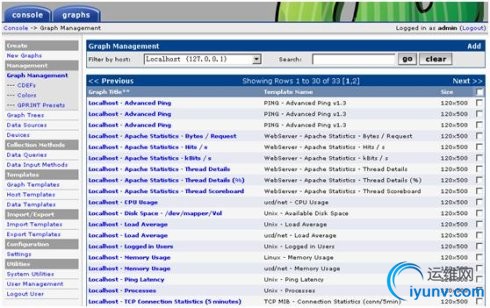

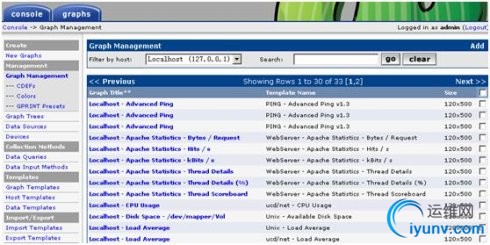

　　点击“Graph Management”可以看到刚才创建的监测点对应的图像，注意由于Cacti默认每5分钟到监测服务器上取一次数据，所以刚创建的监测点会出现图像不能显示的现象，需要等几分钟查看才会正常显示。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　为了方便查看，可以将刚才新创建的设备或图像加入到“图像树”上：
　　点击“Graph Tree”进入“图像树”面板－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

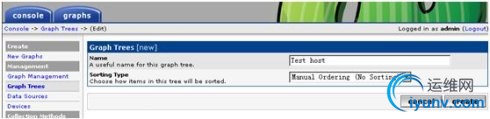

　　点击分支名称或“Add”新的分支－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　点击“Add”，添加新的“Tree Items”－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

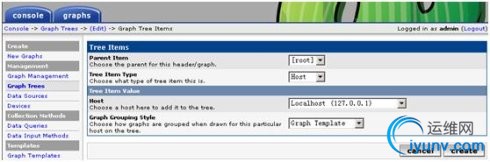

　　“Tree Item Type”中选择“Host”，“Tree Item Value”的“host”中选择刚才新添加的主机“Test Host”－>

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

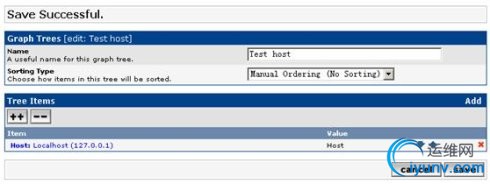

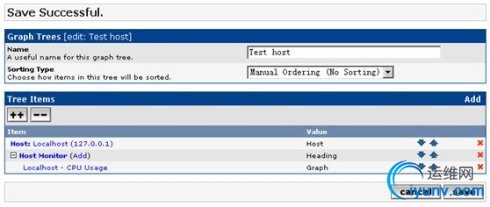

　　点击“Create”。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　直接在ViewTree中添加一个host节点进行监控无疑是一个简单的方法，但随监控图的增多，将所有的图像放到一个host节点上，当查看图像时图像的显示速度会变慢，而且监控图的条理也不清除，所以通常可以根据监控图监控的功能和监控服务的类型等进行分类，整理出一棵有条理的图像树。可以按下面步骤添加节点。

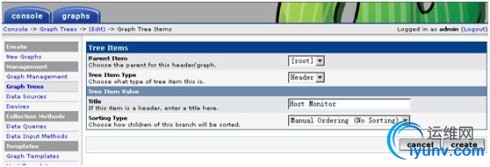

　　首先添加一个root节点，“Tree Item Type”中选择“Header”，“Title”中填写一个合适的描述性信息，如本例填写“Host Monitor”，Host Monitor节点的图像主要是和主机性能相关的一些图像，如CPU、内存、磁盘空间等；

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　点击刚创建的root节点（Host Monitor）后面的Add链接来添加一个Graph；

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　在“Tree Item Type”中选择“Graph”，在“graph”中选择加入想要加入的监控图，重复此过程加入所有你想加入的监控图。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

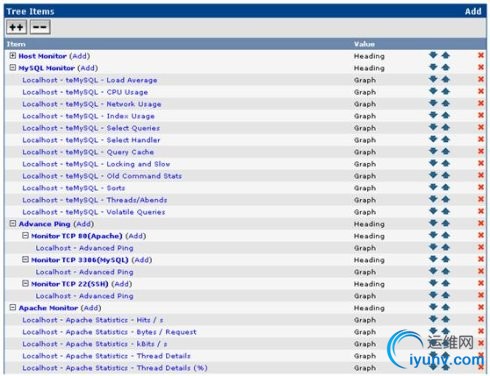

　　你还可以添加Tree Items，如MySQL Monitor，此节点用来监控与MySQL服务相关的信息，重复上面的过程直到一颗有条例的树创建完成。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　这样，我们就可以在“graphs”界面中查看“Test Host”的所有监测图像了。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　5．为已有host添加新的监控图

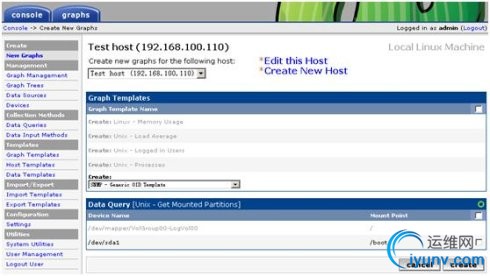

　　在console控制台下点击“New Graphs”，选择要添加监控图的主机。在Graph Templates中选择一个Graph模板，本例选择SNMP - Ceneric OID Template，点击create按钮。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

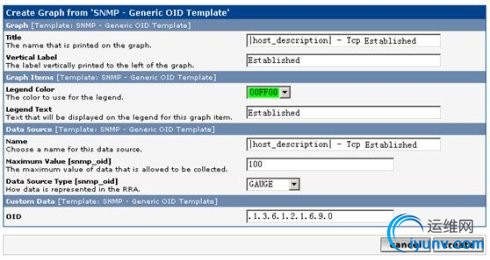

　　填写以下信息，在“Title”文本框中填写Graph的名字，在“Vertical Lable”文本框中填写描述信息或是所绘图片使用的单位等，显示在所绘图片的左侧，在“name”文本框中填写此数据源的名字，在“LegendColor”中选择画图使用的颜色，在“Legend Text”填写图例的名字，在“OID”文本框中填写要监控的主机的OID信息，点击“create”按钮完成Graph的创建。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　完成后监控图如下：

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　
　　6．合并多个数据源到一张图上
　　在console控制台下点击“Graph Management”，然后点击Add链接。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　

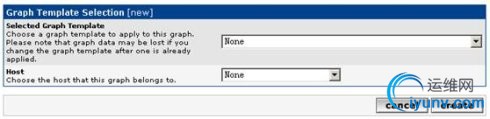

　　在“Select Graph Template”下拉框中选择None，在“Host”下拉框中选择None，然后点击create按钮。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　在“Title”文本框中输入Graph的名字。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　点击Add链接，添加Graph Items。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　添加多个数据源，将所选的多个数据源画到一张监控图上。

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

Cacti的使用"  title="[转载]使用Cacti监控你的网络（三）- Cacti的使用" />

　　完成后将所画的监控图放到Graph Trees中。
　　
