LAMP架构之DNS+NFS

gwdsqw

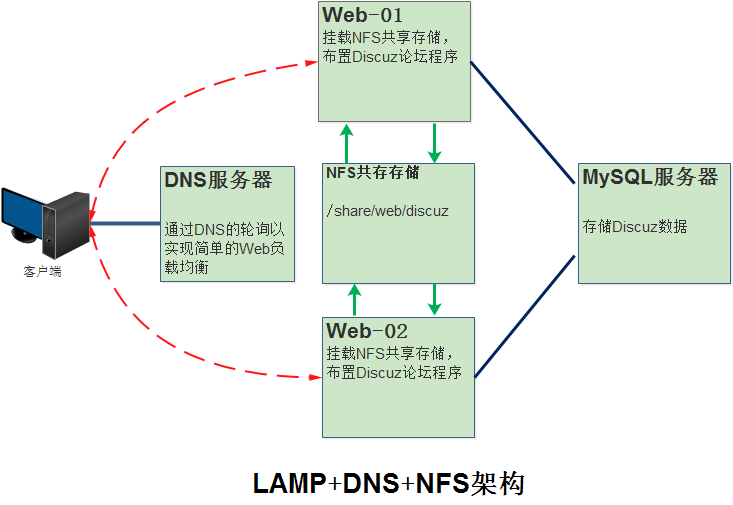

一、架构拓扑


二、架构说明
  客户端通过DNS解析后将拿到www.bbs.com域名的IP地址，通过DNS配置两条资源记录以实现调整轮询来达到负载均衡，后端通过NFS存储共存Discuz程序，以达到数据一致性，用户的数据存储在MySQL服务器中，MySQL数据是分离的，这样可以减少前端Web服务器的压力。

三、架构的规划

主机	IP地址	提供服务
客户端	172.16.190.9	-
DNS服务器	192.168.0.190	解析www.bbs.com
Web-01服务器	172.16.9.28	提供www.bbs.com服务
Web-02服务器	172.16.9.29	提供www.bbs.com服务
NFS服务器	172.16.9.35	提供共存存储站点程序
MySQL服务器	172.16.9.41	提供站点数据存储

四、搭建LAMP平台
  这里就不多介绍LAMP平台的搭建，请参考LAMP相关的博文。

五、NFS服务器的配置
（1）创建用户共存的目录

1	# mkdir /share/web/discuz -p

（2）解压Discuz程序包到discuz目录中

1	[iyunv@NFS discuz]# unzipDiscuz_X3.2_SC_UTF8.zip

（3）编辑/etc/exports文件创建NFS共存属性

1 2	[iyunv@NFS ~]# vim /etc/exports     /share/web/discuz/upload172.16.9.0/16(rw,sync,no_root_squash)

（4）启动NFS服务

1 2 3 4 5 6 7 8

[iyunv@NFS ~]# service rpcbind start Starting rpcbind:                             [  OK  ] [iyunv@NFS ~]# service nfs start Starti                                     [  OK  ] Starting NFS quotas:                           [  OK  ] Starting NFS mountd:                           [  OK  ] Starting NFS daemon:                           [  OK  ] Starting RPC idmapd:                          [  OK  ]

（5）检查共存目录

1 2 3

[iyunv@NFS ~]# showmount -e 172.16.9.35 Export list for 172.16.9.20: /share/web/discuz/upload 172.16.9.0/16

六、配置DNS服务

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

$TTL 86400 @   IN  SOA ds1.bbs.com.    admin.bbs.com. (             20150501201             9H             2H             7D             1D)     IN  NS  ds1     IN  NS  ds2     IN  MX 10   mx1     IN  MX 20   mx2 ds1 IN  A   192.168.0.190 ds2 IN  A   192.168.0.191 mx1 IN  A   192.168.5.21 mx2 IN  A   192.168.5.26 www IN  A   172.16.9.29 www IN  A   172.16.9.28

七、配置Web服务器
  在Web服务器上的配置Web-01和Web-02上的配置都一样的，这里只贴出Web服务的虚拟机配置
（1）配置虚拟主机

1 2 3 4 5 6 7 8 9 10 11 12 13

<VirtualHost *:80>    ServerAdmin admin@bbs.com    DocumentRoot "/web/bbs"    ServerName www.bbs.com    ServerAlias bbs.com    ErrorLog "logs/bbs.com-error_log"    CustomLog "logs/bbs.com-access_log" combined    <Directory "/web/bbs">      AllowOverride None      Options None       Require all granted   </Directory> </VirtualHost>

（2）创建目录并挂载NFS

1 2 3 4 5

# mkdir -p /web/bbs # showmount -e 172.16.9.35           #查看NFS共享存储情况 Export list for 172.16.9.35: /share/web/discuz/upload 172.16.9.0/16 # mount -t nfs 172.16.9.35:/share/web/discuz/upload/web/bbs/   #挂载NFS共享存储

（3）更改站点目录属主、属组

1 2	# cd /web/bbs/ # chown -R apache.apache ./*

（4）启动Httpd服务

1	# service httpd start

八、MySQL服务器的配置
（1）创建数据并授权

1 2 3

> CREATE DATABASE discuzbbs; > GRANT ALL ON discuzbbs.* TO'disbbs'@'172.16.9.%' identified by 'disbbs@pass'; > FLUSH PRIVILEGES;

九、安装配置使用Discuz程序
  在本地网络中把DNS指向192.168.0.190，在浏览器输入www.bbs.com就能访问了，当第一次使用Discuz要进行安装，安装这里就不详细的介绍，请参考我相关LAMP的博文。

小结：
此架构有很多的地方还需要改进：
   1）DNS无法判断Web服务器是否访问压力过大；
   2）DNS无法判断Web服务器是否宕机；
   3）NFS存储是否宕机
   4）对于大并发NFS是无法承受的等等；
