Cacti简介与安装

fendouba

Cacti是基于PHP/MySQL的开源网络监控及绘图工具，它通过SNMP获取数据并使用RRDTool存储数据，然后在需要时利用RRDTool的绘图功能绘图并通过PHP展示。因此，snmp和rrdtool是cacti的关键。Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。

        Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如：主机名、主机ip、snmp团体名、端口号、模板信息等变量。

        nmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下）。rrdtool对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件（Round Robin Archive），它能够存储的数据笔数在创建时就已经定义。

        RRDTool是一个高性能的数据记录及绘图工具，主要用于处理时间序列数据，如CPU负载、服务器负载、网络带宽等。它能管理记录和分析通过SNMP从其它任意数据源获取到的时间序列数据，并将它们以图形的方式展示。

        RRDTool记录数据的文件名后缀通常为.rrd，而且其能够存储的数据的总量不会改变，因为当文件写满后，新生成的数据会覆盖当前文件中最早生存的数据。

rrdtool绘画图形而且完全可以不需要了解rrdtool复杂的命令参数，它提供了非常强大的数据和用户管理界面，可以指定每一个用户能查看树状结构以及主机的任何一张图，还可以与LDAP结合进行用户认证，同时也能添加自定义的监控模版，监控windows操作系统，功能强大，界面友好

acti的架构及工作流程

Cacti的架构

Cacti的工作流程

rrdtool工具安装：
rrdtool前面在安装nagios--pnp时已经安装：

安装第三方yum源

[iyunv@localhost src]# wget http://dag.wieers.com/rpm/packag ... 6-1.el5.rf.i386.rpm   [iyunv@localhost src]# wget http://dag.wieers.com/rpm/packag ... 6-1.el5.rf.i386.rpm

安装rrdtool:

[iyunv@localhost src]# yum -y install rrdtool

安装依赖包
在主监控机上安装apache+php+gd的web环境

#yum -y install php php-devel php-mysql php-snmp mysql mysql-server net-snmp net-snmp-libs net-snmp-utils php-pdo perl-DBD-MySQL

本机上同时装了nagios，php与mysql相关的软件包之前已经安装过

[iyunv@localhost src]# yum -y install php-devel php-snmp  net-snmp net-snmp-libs net-snmp-utils

配置snmp

[iyunv@localhost snmp]# vim snmpd.conf

做如下修改：

将：  com2sec notConfigUser default   public
改为：com2sec notConfigUser 127.0.0.1public
将： access notConfigGroup "" any noauth exact systemview none none
改为：access notConfigGroup "" any noauth exact all none none
将：  #view all included .1 80

改为：view all included .1 80

启动snmpd服务

安装cacti

[iyunv@localhost src]# cd /usr/local/src/ [iyunv@localhost src]# wget http://www.cacti.net/downloads/cacti-0.8.7h.tar.gz [iyunv@localhost src]# mv cacti-0.8.7h /usr/local/cacti

在数据库中建库、授权、导入数据库结构

mysql> create database cacti;

mysql> grant all privileges on cacti.* to cacti@localhost identified by 'cacti'with grant option;

mysql> grant all privileges on cacti.* to cacti@127.0.0.1 identified by 'cacti'with grant option;

mysql> use cacti;

mysql> source /usr/local/cacti/cacti.sql;

Tips：注意导入cacti.sql时该文件的路径

配置cacti以连接数据库

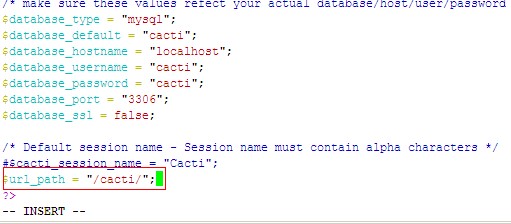

[iyunv@localhost src]# vim /usr/local/cacti/include/config.php

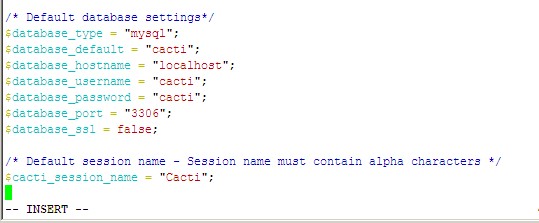

[iyunv@localhost src]# vim /usr/local/cacti/include/global.php

在apache中添加配置cacti的虚拟主机配置文件

[iyunv@localhost src]# vim /etc/httpd/conf.d/cacti.conf

添加如下内容：

Alias /cacti "/usr/local/cacti"

<Directory "/usr/local//cacti ">

Options FollowSymLinks MultiViews

AllowOverride None

Order allow,deny

Allow from all

</Directory>

[iyunv@localhost src]# service httpd restart

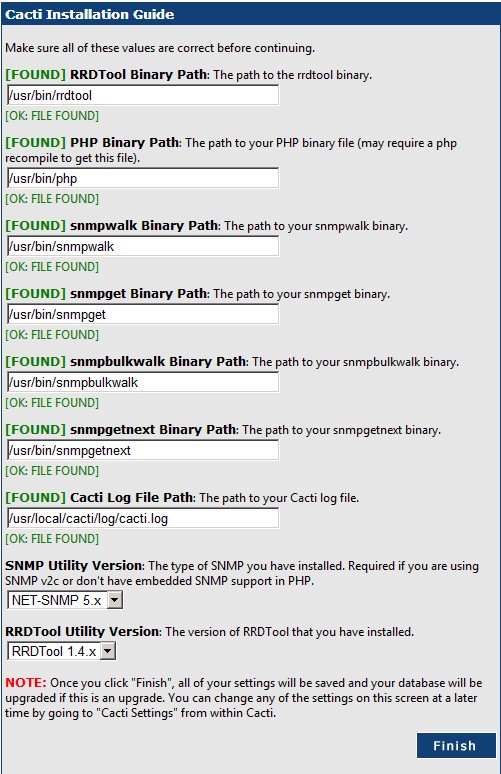

浏览器进行cacti初使配置

用浏览器打开 http://ServerIP/cacti ;安装cacti，一路默认即可

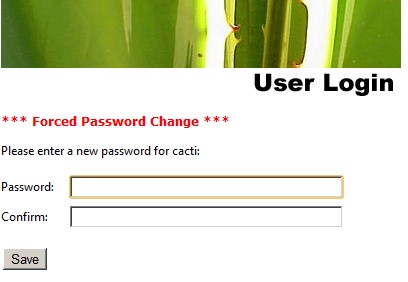

默认用户名和密码都是admin，首次输入密码会提示修改密码

先手工生成图表

[iyunv@localhost src]# php /usr/local/cacti/poller.php

创建任务计划

[iyunv@localhost src]# crontab -e

添加如下：

*/1 * * * * php /usr/local/cacti/poller.php > /dev/null 2>&1

cacti常用插件安装

先安装cacti扩展模块

下载地址：http://www.cacti.net/downloads/pia/

[iyunv@localhost src]# pwd /usr/local/src [iyunv@localhost src]# wget http://www.cacti.net/downloads/p ... 8.7h-PA-v3.0.tar.gz   [iyunv@localhost src]# tar zxvf cacti-plugin-0.8.7h-PA-v3.0.tar.gz [iyunv@localhost src]# alias cp=cp   [iyunv@localhost src]# cp -R cacti-plugin-arch/* /usr/local/cacti/ [iyunv@localhost src]# cd /usr/local/cacti/   [iyunv@localhost cacti]# mysql -ucacti -pcacti cacti < pa.sql   [iyunv@localhost cacti]# patch -p1 -N < cacti-plugin-0.8.7h-PA-v3.0.diff

Tips：为cacti配置文件打补丁的时候有可能它将 include/config.php.dist给打补丁了!做如下操作，在文末添加语句：$url_path = "/cacti/"

[iyunv@localhost cacti]# vim /usr/local/cacti/include/config.php

打开插件管理功能：

打开“Console----> User Management----> admin”然后在“Realm Permissions”选项卡中勾选“Plugin Management”，然后点击Save 进行保存!

此时我们会在控制台---> Configuration 选项卡下多了一个Plugin Management 选项卡，到此cacti 架构扩展完成!!

settings 安装

下载地址：http://docs.cacti.net/plugin:settings

[iyunv@localhost cacti]# cd /usr/local/src/ [iyunv@localhost src]# tar zxvf settings-v0.71-1.tgz [iyunv@localhost src]# mv settings /usr/local/cacti/plugins

web控制台：点击Console---> Plugin Management，我们看到多了一个settings 插件，然后点击蓝色向下箭头，再点击向右蓝色箭头启用！！再点击 Console ---> Settings 后我们会发现多了一个Mail/DNS 选项卡!

在 cacti 配置文件中添加settings 插件:

[iyunv@localhost src]# vim /usr/local/cacti/include/config.php

添加如下语句：$plugins[] = 'settings';

Monitor 安装

下载地址：http://docs.cacti.net/plugin:monitor

[iyunv@localhost src]# tar zxvf monitor-v1.3-1.tgz [iyunv@localhost src]# mv monitor /usr/local/cacti/plugins [iyunv@localhost monitor]# cd /usr/local/cacti/plugins/monitor/ [iyunv@localhost monitor]# mysql -ucacti -pcacti cacti < monitor.sql

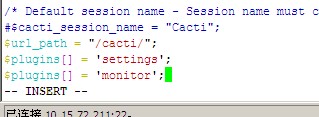

修改 cacti 配置文件，添加monitor 插件

[iyunv@localhost monitor]# vim /usr/local/cacti/include/config.php

添加如下语句：$plugins[] = 'monitor';

启用插件方法通上

thold 安装

下载地址：http://docs.cacti.net/plugin:thold

[iyunv@localhost src]# tar zxvf thold-v0.5.0.tgz [iyunv@localhost src]# mv thold /usr/local/cacti/plugins

启用插件方法通上，回到控制台，我们会发现多了一个“thold”选项；打开“Console --->Settings”，发现多了一个“thresholds”选项卡

Weathermap 安装

下载地址：http://www.network-weathermap.com/files/php-weathermap-0.97a.zip

[iyunv@localhost src]# unzip php-weathermap-0.97a.zip [iyunv@localhost src]# mv weathermap /usr/local/cacti/plugins/ [iyunv@localhost src]# chmod -R 777 /usr/local/cacti/plugins/weathermap

启用插件方法通上，回到控制台，我们会发现多了一个“weathermap”选项!

Tips：其它大部分插件可以到这个网站下载：http://docs.cacti.net/plugins

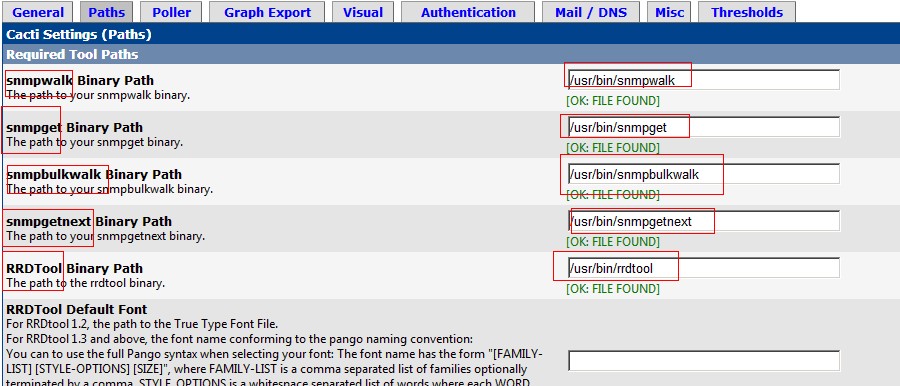

设置cacti用到的命令路径

Console ---> Settings --->Paths 修改相应命令的位置

Console>Settings>General 修改为所安装版本

Console>Settings>Poller 修改为所使用的类型，如果安装了spine轮询插件需要再次此修改为spine
