weathermap安装好后会有一个配置文件simple.conf，当我们需要weathermap画图的时候，第一步就是要在其所在目录下增加相应的配置文件， 查找simple.conf所在位置：
一般情况下，在该目录中会存在index.php和simple.conf，无需改动，finchina.conf是我后来新建的配置文件
新建个文件wptest.conf
使用命令vi wptest.conf,然后随便在里面输入几个#，保存退出

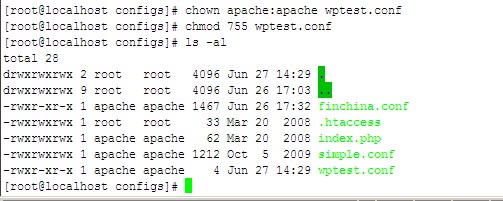

修改文件的宿主和权限 否则无法使用wptest.conf

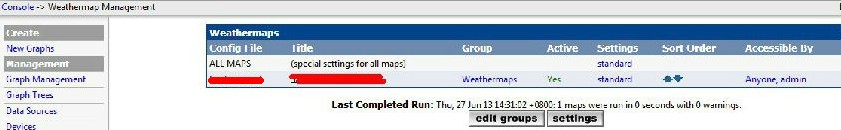

进入cacti的页面，console->management->weathermaps,左键单击会看到如下:
点击右上角的ADD的按键,会看到我们之前生产的lz.conf的配置文件(注:如果没有修改属主属性和文件权限的话,会有错误的提示。)
Tips：出现如下错误提示需要修改editor.php
修改里面的$ENABLED=false;为$ENABLED=true;刷新页面 继续ADD，把配置文件添加进去。

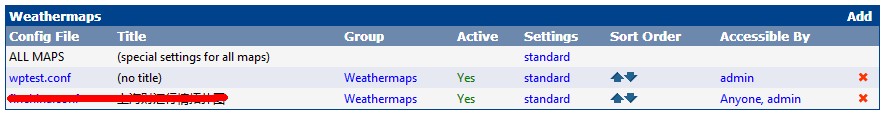

目前，lz.conf没有标题，状态是激活（单击会变成no，no就不会画图），箭头可以调序。
修改访问权限问题，目前只是admin可以访问 单击admin，在allow下拉菜单选择你希望可以看到图形的对象，单击update进行添加，这里，我们选择anyone，然后点击左边菜单栏weathermaps回到主界面
以上步骤可以通过页面添加：
在浏览器里输入http://ServerIP/cacti/plugins/weathermap/editor.php
在Named处填入想创建图像的名字wptest,然后点击create 点击wptest.conf进入该文件的配置状态
【Add Node】 添加节点 【Add Link】 添加节点间的连接
【Position Legend】 添加图例
【Position Timestamp】 添加制表时间
如果要修改图片背景点击Map Properties，修改图形属性，在Background image这一栏选择相应的图形。然后点击submit提交。 点击
在图中任意位置单击左键，生成一个节点
左键单击该节点，然后弹出一个对话框，然后点击submit：
第一行position，代表该节点的位置，由（横坐标，纵坐标）表示，原点在图形的 最左上角。 第二行是内部名称，一般是写一个自己能看懂的名字，例如设备名称，最好修改成与Label相一致。 第三行是Label，标签是显示在外面，显示在网页的名字，给用户看的。默认不支持中文，因为要修改比较复杂，暂时没有较好的方法汉化。 第四行Info ]URL：此节点代表的设备的流量图的网页连接 第五行‘Hover’Graph URL：此节点代表的设备的流量图的网页连接，通过Pick from cacti这个按钮来选择节点相应的链接 最后一行选择该节点的图形，假设是router
同样方法添加其他的
点击
然后点击链路的起始节点，该节点会变红
然后点击链路的起始节点，该节点会变红

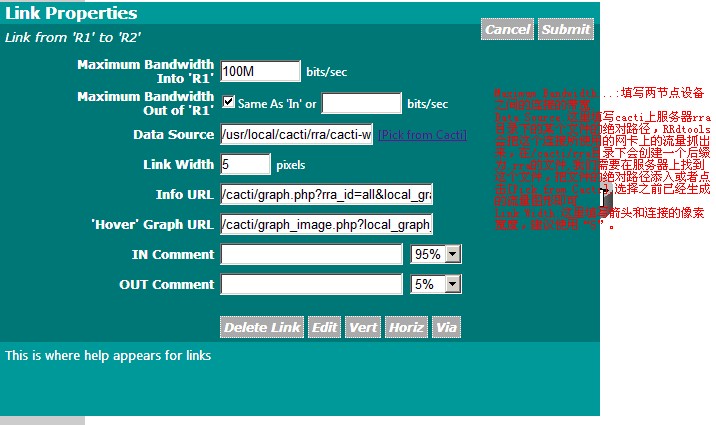

选择该链路对应的流量采集图形 注意到，该链路中有两个相对的箭头，代表两个方向的流量。任意点击其中一个，都可以选择对应的图形，关键是图形的出入流量要和箭头对应起来，这个和生成链路的起始节点和选择图形的时候点击的箭头有关系，没有固定的做法。如果反了，换一个箭头再选择图形或者重新生成链路，换一个起始节点即可。前提是，首先要有相应的图形，才能使用weathermap进行绘制。 点击链路的任意一个箭头，会弹出下方的对话框，查看链路带宽和实际的是否相符，不符要进行修改，然后点击Submit，
在地市级的城域网中，1000M对应的箭头宽度Link Width是3，10G对应的是5，100M对应的是1。 这是个协定，只是为了绘图统一
Maximum Bandwidth..：此处填写两节点设备之间的连接的带宽 Data Source：这里填写cacti上服务器rra目录下的某个文件的绝对路径，RRdtools会把这个连接所使用的网卡上的流量抓出来，在/cacti/rra目录下会创建一个后缀为.rra的文件,我们需要在服务器上找到这个文件，把文件的绝对路径添入，或者点击点击[Pick from Cacti],选择之前已经生成的流量图形即可 Link Width：这里填写箭头和连接的像素宽度，建议使用“5”
同样方法修改其他数据
修改标题
点击
弹出如下修改对应数据后点击Submit
（红字：背景图） 修改链路属性
点击
弹出如下界面，修改相应数据后点击Submit
第一行，链路标签，可以选择显示具体数值或者链路占用率或者无显示。 第二，三行无需修改 第四行是节点标签的字体 第五行是链路标签的字体 第六行是图例的字体 为图像添加图例 点击
在右上角点击下添加图例
时间显示
点击
在右下角出点击鼠标

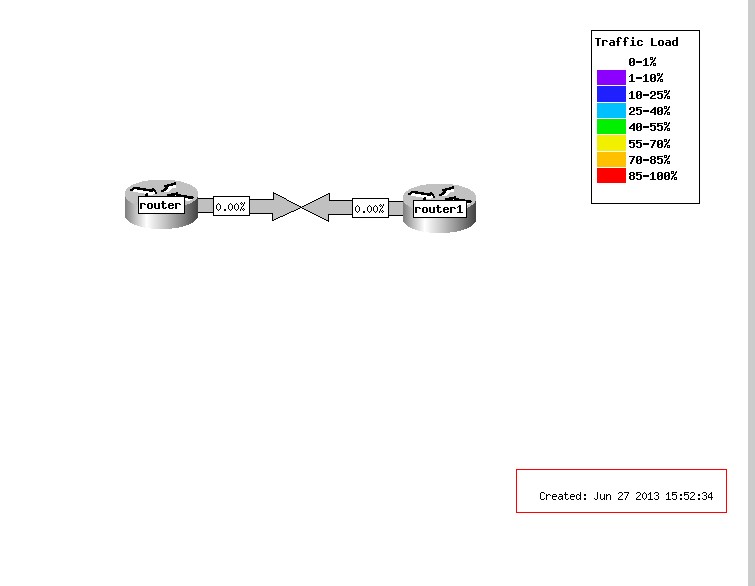

鼠标放在对应的链路上会弹出流量图
至此weathermap添加完毕 Weather是监控“协议”状态的，不监控“端口”的状态
|
