lvs-nat简单描述

rgar12

简单罗列基础命令，只分享我的想法！

介绍Linux Cluster中lvs-nat和相应的负载均衡搭建方法。

• lvs介绍



lvs是章文嵩发明的根据目标地址和端口做出转发与否决策，并根据相应调度算法做出决策的Linux Cluster。不像Nginx等基于应用层协议依靠socket来实现负载均衡，受限于端口的数量。

• lvs-nat类型说明



RIP:Real IP，应用服务器的ip。

VIP：DirectorVirtual IP，面向客户端的ip。

DIP：Director IP，面向后面应用服务器通信的IP。

类似于DNAT, 但支持多目标转发；

它通过修改请求报文的目标地址为根据调度算法所挑选出的某RS的RIP来进行转发；

架构特性：

(1) RS应该使用私有地址，即RIP应该为私有地址；各RS的网关必须指向DIP；

(2) 请求和响应报文都经由Director转发；高负载场景中，Director易于成为系统瓶颈；

(3) 支持端口映射；

(4) RS可以使用任意类型的OS;

(5) RS的RIP必须与Director的DIP在同一网络；

三、算法说明

静态方法：仅根据算法本身实现调度；

RR: round-robin, 轮询；轮叫、轮调、轮流；

WRR：weighted round-robin, 加权轮询；

SH：Source ip Hashing，源地址哈希；把来自同一个地址请求，统统定向至此前选定的RS;

DH：Destination ip Hashing, 目标地址哈希；把访问同一个目标地址的请求，统统定向至此前选定的某RS；

动态方法：根据算法及后端RS当前的负载状况实现调度；

LC: least connection算法

Overhead=Active*256+Inactive

WLC: weighted least connection算法

Overhead=(Active*256+Inactive)/weight

SED：Shorted Expection Delay算法

Overhead=(Active+1)*256/weight

NQ：Never Queue算法

LBLC：Local-Based Least Connection，动态方式的DH算法；

LBLCR：Replicated LBLC，算法

四、配置

Rictor配置：

1 2 3 4 5

yum install ipvsadm -y Ipvsadm –A –t 192.168.0.22:80 –s rr Ipvsadm –a –t 192.168.0.22:80 –r 192.168.64.3 –m Ipvsadm –a –t 192.168.0.22:80 –r 192.168.64.3 –m echo 1 > /proc/sys/net/ipv4/ip_forward

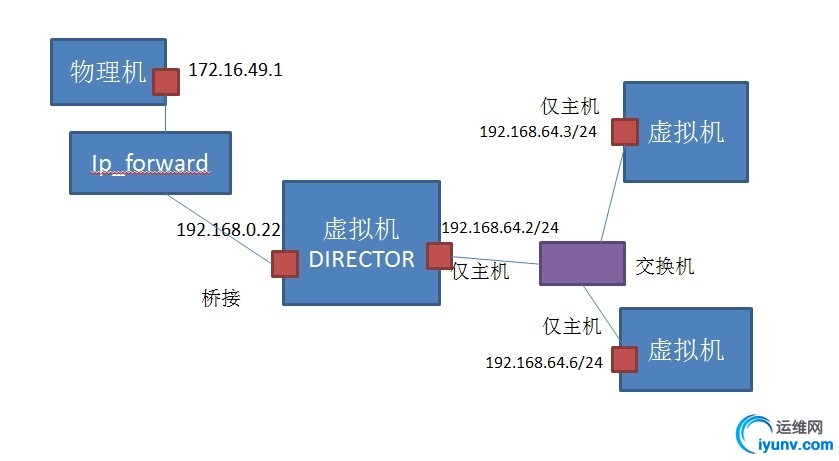

另外两台测试机需要安装httpd，并把网关指向192.168.64.2然后开启服务即可，实验图如下图：

图1

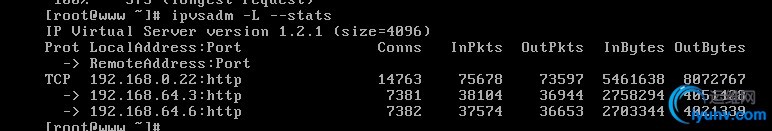

五、利用ab对http://192.168.0.22/index.html做测试，查看rr的效果。

ab –c 100 –n 11000 http://192.168.0.22/index.html，你也可以通过物理机的浏览器查看rr这个算法的效果，不过因为缓存的关系，效果不是特别的好，建议使用ab。

效果如下：

图2

下一次，简单描述lvs-dr的使用说明，之后会对lvs和VMware的网络做总体的描述。
