网络聚合CIDR、OSPF、RIP路由重分发配置实例

wer21213

地址汇总配置实例，拓扑图如下所示：R2连接了多个网段地址（特别是这种连续的IP地址最是应该做网络汇总），同样R4上面也配置了很多的网段信息。
R2和R1之间属于OSPF协议的AREA 1区域，R1和R3之间属于AREA 0骨干区域，R3和R4之间使用RIP协议。
四台路由器的loopback 0地址分别为1.1.1.1/32和2.2.2.2/32 和3.3.3.3/32和4.4.4.4/32。
有人跟我说我是不是把博客写的太详细了，其实我也在纠结这个事，因为毕竟太累了，一篇博客要写、要做、要截图要花费我几个小时，唉……不说了请大家高抬贵手点一下赞，支持一下喽！！！
通过配置OSPF和RIP协议的路由重分发让整个拓扑互联互通。并且把R2和R4上面的地址整合起来。

R1上面的配置。首先配置IP地，loopback 0的IP地址是作为管理地址同时也是OSPF中router-id地址。最后配置OSPF路由协议。

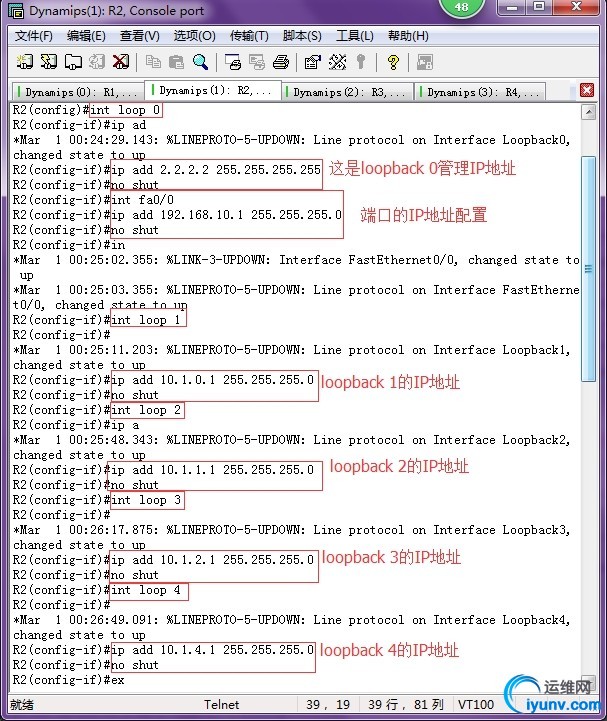

R2上面的配置（看清楚图），这里有四个连接外网的IP地址，特别是像这种连在一起的IP地址更应该配置地址汇总。我这里就以loopback作为各个网段的模拟外网。

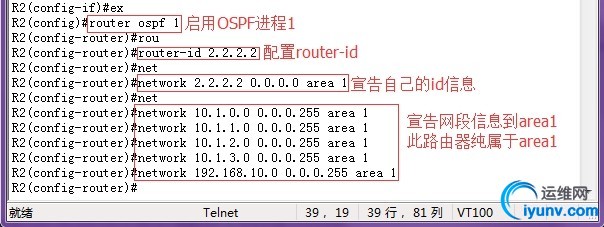

下面是配置R2路由OSPF的相关配置信息。

SW3上面的配置。这个路由器上面需要配置两种路由协议RIP和OSPF。需要用到路由重分发，关于路由重分发的详细配置前面我已经写了两篇了。

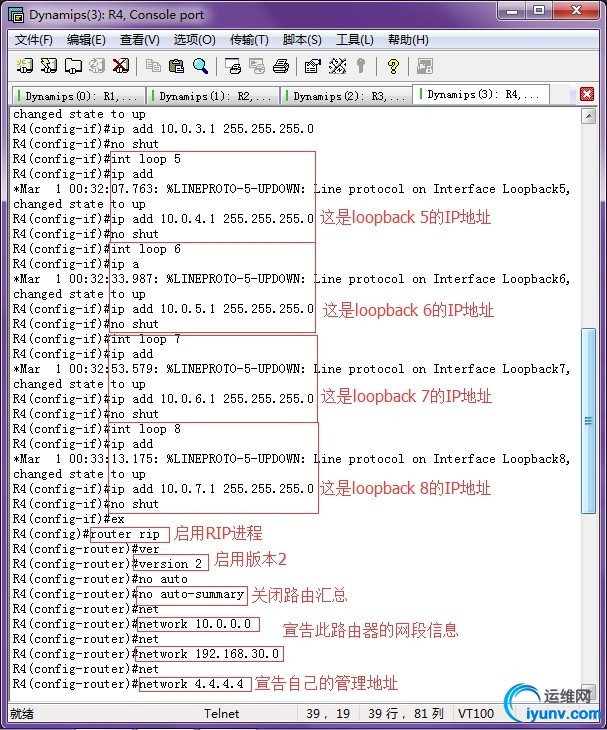

SW4上面的配置。此路由器只属于RIP协，所以只配置RIP协议就行。另外是配置各个模拟外网的IP地址。

下面是配置了RIP协议，但是没有截图

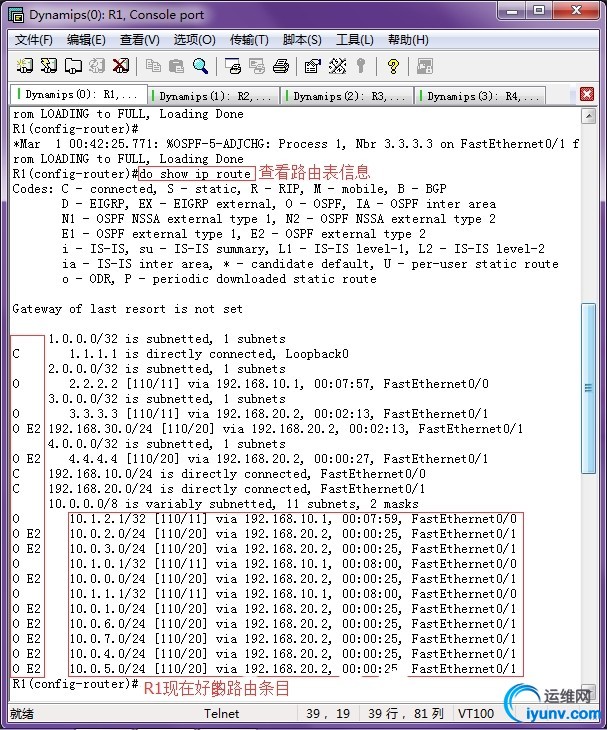

下面先查看一下R1的路由表，此时的路由条目是非常多的。

下面才是本文的重头戏，虽然就一条命令但是原理和配置还是很重要的。重点是：①此命令需要计算最终配置的网段是多少。②对于区域间路由只需要配置在宣告网段信息（ABR）的路由器上面就可以了。
这只是内部路由汇总的配置，可以看到配置完成之后再次查看已经没有那么多的路由条目了。

下面是在R3上面进行查看路由表信息。现在区域间路由条目也是很多的。

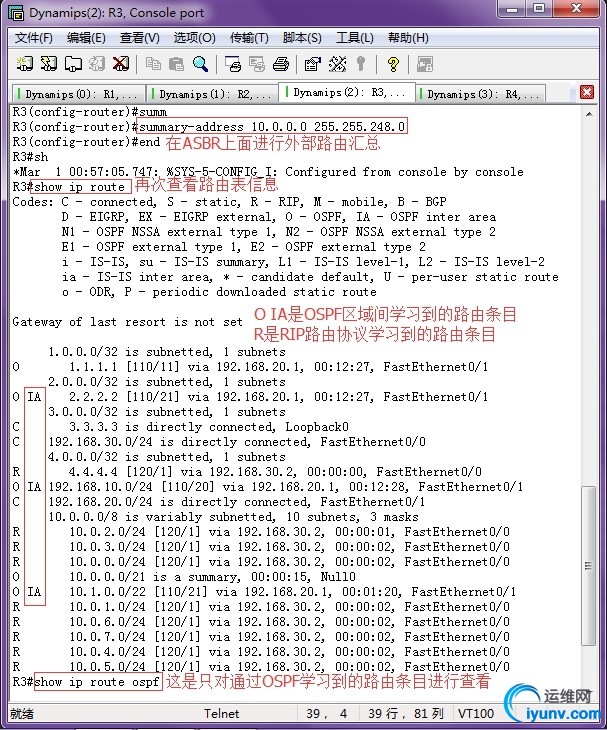

下面在ASBR路由器上面配置一条外部路由汇总信息。并且再次进行查看路由表。

经验总结：配置CIDR时注意不要配置错了路由器，区域间路由的配置和外部路由汇总配置命令不要搞错。
