IS-IS协议和RIP协议的路由重分发详细过程

ewr23

实验步骤：
1、首先配置各个路由器的IP地址，最好把IS-IS或者RIP协议也饿一起配置了，实在不行就再多分一个步骤。
2、在R4上面做路由重分发。
3、查看路由表是否齐全。
4、打开VPCS配置IP地址，测试连通性。

下面是详细配置过程：R1上面的IP地址和IS-IS协议配置，R1只是作为L1类型的IS-IS，配置完成别忘了应用到端口。

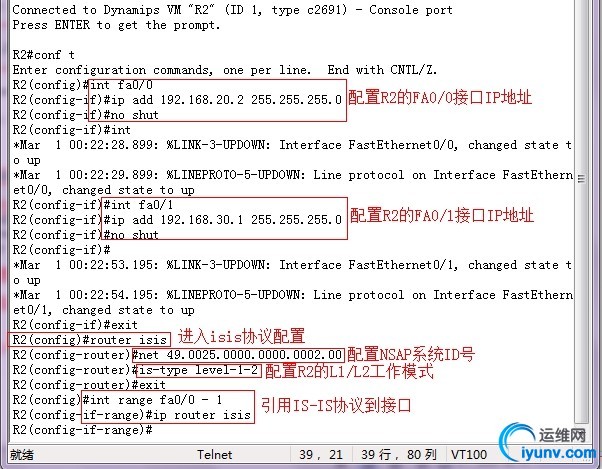

R2上面的IP地址和IS-IS协议配置，R2作为IS-IS的区域间路由需要配置为L1-L2类型。

R3上面的IP地址和IS-IS协议配置，也是作为L1-L2类型。

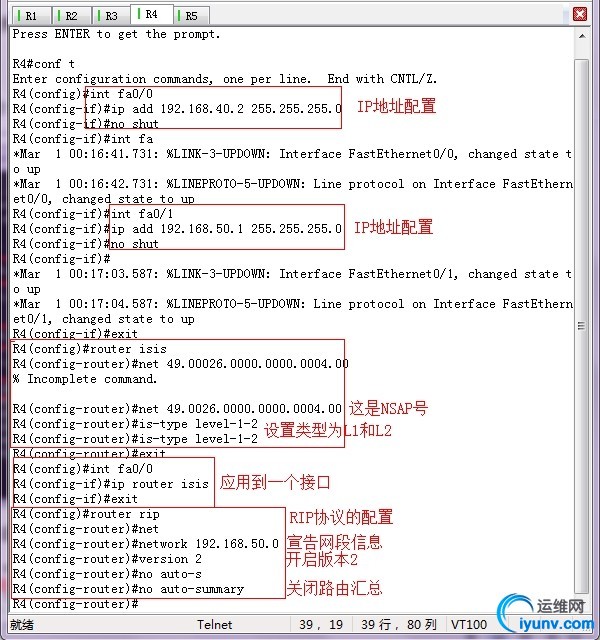

R4上面的IP地址，IS-IS协议配置，在这里需要注意类型可以直接为level-2-only，也可以L1和L2但是不能只是L1。然后是RIP协议的配置过程。

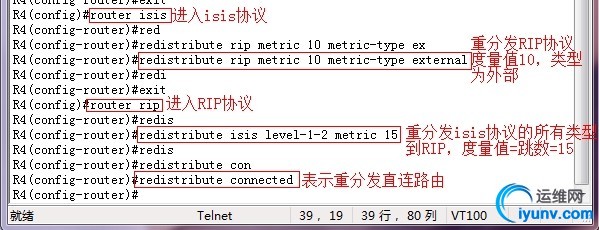

在IS-IS中重分发RIP路由协议，metric是指定默认的度量值，type指定的是类型。另外在RIP中重分发IS-IS协议的时候需要指定跳数的最大为15，还需要重分发直连路由。

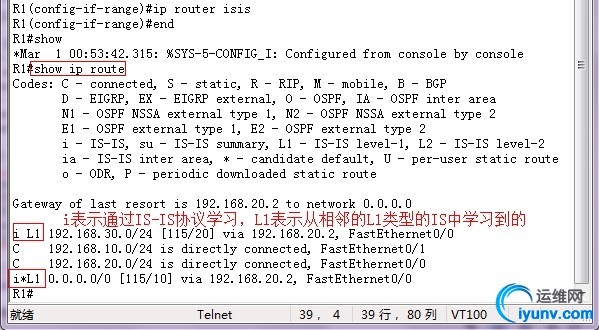

此时查看R1路由器的路由表信息。

R2的路由表信息，这里已经包含了所有的网段信息。

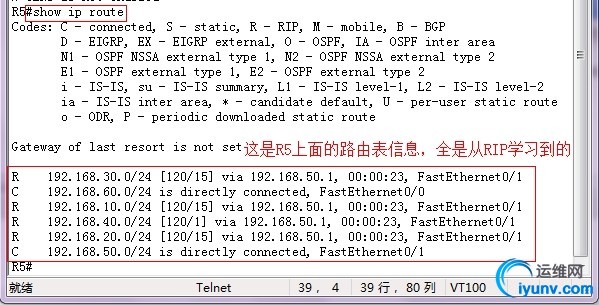

再来看一下R5的路由表信息，这里全部是通过RIP协议学习到的路由表信息。

查看R4的IS-IS形成状态以及邻接状态。

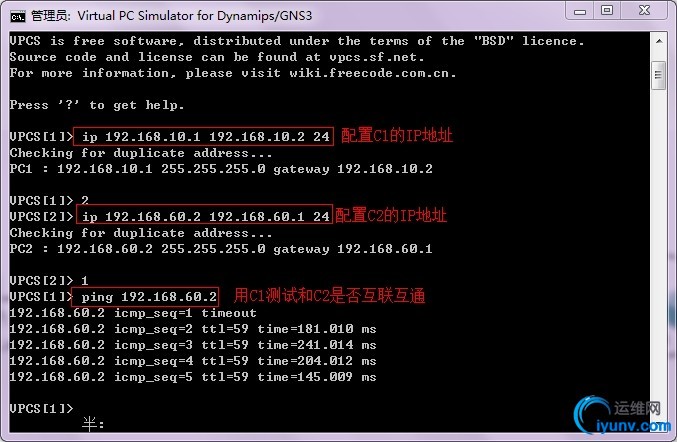

打开VPCS配置两台PC的IP地址，并测试是否能够正常通信。

需要注意的是不在同一个区域的路由器NSAP号不能一样，比如49.0025.0000.0000.0001.00。
其中49代表IS-IS所在的国家区域；0025代表IS-IS所在的城市区域，这里的不同区域是绝对不能一样的；0000.0000.0001代表system系统ID，最后不要跟其他的路由器相同；后面的00表示NSEL号。
