借助keepalived实现高可用haproxy集群

321312

一、环境准备
     系统版本：CentOS-6.6  kernel:2.6.32-504.el6.x86_64

     两个http节点：
               172.16.113.13:80
               172.16.113.14:80
     两个haproxy节点：
               172.16.13.13
               172.16.13.14
     keepalived双主vip：
               172.16.13.1
               172.16.13.2

---

二、网络拓扑

---

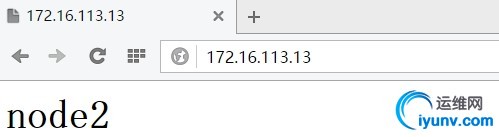

三、httpd安装与测试

1 2 3 4

yum install httpd -y        vim /var/www/html/index.html        <h1>node1</h1>        service httpd start

---

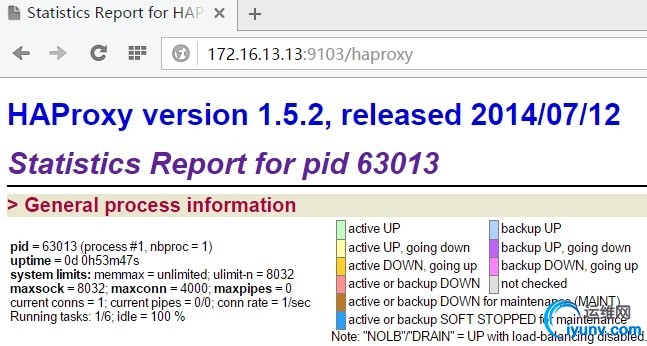

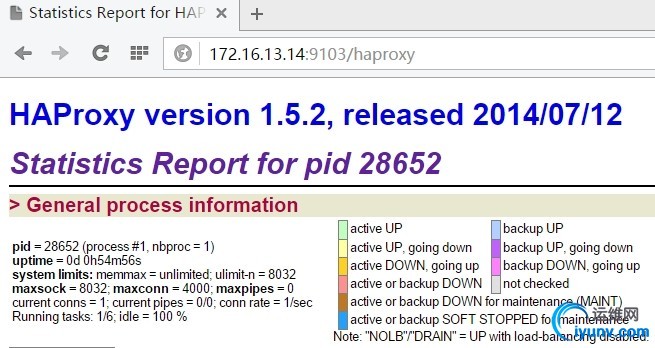

四、安装与配置haproxy

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

yum install haproxy -y vim /etc/haproxy/haproxy.cfg global       log         127.0.0.1 local2       chroot      /var/lib/haproxy       pidfile     /var/run/haproxy.pid       maxconn     4000       user        haproxy       group       haproxy       daemon       stats socket /var/lib/haproxy/stats defaults     mode                    http     log                     global     option                  httplog     option                  dontlognull     option http-server-close     option forwardfor       except 127.0.0.0/8     option                  redispatch     retries                 3     timeout http-request    10s     timeout queue           1m     timeout connect         10s     timeout client          1m     timeout server          1m     timeout http-keep-alive 10s     timeout check           10s     maxconn                 3000 frontend  main *:80     default_backend             websrvs backend websrvs     balance     roundrobin     server  web1 172.16.113.13:80 maxconn 5000     server  web1 172.16.113.14:80 maxconn 5000 listen stats *:9103     stats enable service haproxy start

---

五、安装配置keepalived
      两节点时间同步：

1 2 3

ntpdate -u 172.16.0.1 crontab -e */3 * * * * /usr/sbin/ntpdate 172.16.0.1 &> /dev/null

      基于主机名互访：

1 2 3

vim /etc/hosts 172.16.13.13        node1.magedu.com  node1 172.16.13.14        node2.magedu.com  node2

      基于密钥认证：

1 2	ssh-keygen -t rsa -f /root/.ssh/id_rsa -P '' ssh-copy-id -i /root/.ssh/id_rsa.pub root@HOSTNAME

     安装配置keepalived

1 2	yum install keepalived -y       vim /etc/keepalived/keepalived.conf

     节点1：172.16.13.13  上配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

global_defs {    notification_email {      admin@126.com    }    notification_email_from root@node3.wuhf.com    smtp_server 127.0.0.1    smtp_connect_timeout 30    router_id LVS_DEVEL }     vrrp_script chk_down {          script "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"          interval 2          weight -10       }     vrrp_script chk_haproxy {          script "killall -0 haproxy &> /dev/null"          interval 1          weight -5       } vrrp_instance VI_1 {     state MASTER     interface eth0     virtual_router_id 62     priority 100     advert_int 1     authentication {         auth_type PASS         auth_pass 21111     }     virtual_ipaddress {         172.16.13.1/32 brd 172.16.13.1 dev eth0 label eth0:0     }    track_script {         chk_down         chk_haproxy        } notify_master "/etc/keepalived/notify.sh master" notify_backup "/etc/keepalived/notify.sh backup" notify_fault "/etc/keepalived/notify.sh fault" } vrrp_instance VI_2 {     state BACKUP     interface eth0     virtual_router_id 63     priority 99     advert_int 1     authentication {         auth_type PASS         auth_pass 2b1111     }     virtual_ipaddress {         172.16.13.2/32 brd 172.16.13.2 dev eth0 label eth0:1     }    track_script {         chk_down         chk_haproxy        } notify_master "/etc/keepalived/notify.sh master" notify_backup "/etc/keepalived/notify.sh backup" notify_fault "/etc/keepalived/notify.sh fault" }

     节点2：172.16.13.14  上配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

global_defs {    notification_email {      admin@126.com    }    notification_email_from root@node3.wuhf.com    smtp_server 127.0.0.1    smtp_connect_timeout 30    router_id LVS_DEVEL }     vrrp_script chk_down {          script "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"          interval 2          weight -10       }     vrrp_script chk_haproxy {          script "killall -0 haproxy &> /dev/null"          interval 1          weight -5       } vrrp_instance VI_1 {     state BACKUP     interface eth0     virtual_router_id 62     priority 99     advert_int 1     authentication {         auth_type PASS         auth_pass 21111     }     virtual_ipaddress {         172.16.13.1/32 brd 172.16.13.1 dev eth0 label eth0:0     }    track_script {         chk_down         chk_haproxy        } notify_master "/etc/keepalived/notify.sh master" notify_backup "/etc/keepalived/notify.sh backup" notify_fault "/etc/keepalived/notify.sh fault" } vrrp_instance VI_2 {     state MASTER     interface eth0     virtual_router_id 63     priority 100     advert_int 1     authentication {         auth_type PASS         auth_pass 2b1111     }     virtual_ipaddress {         172.16.13.2/32 brd 172.16.13.2 dev eth0 label eth0:1     }    track_script {         chk_down         chk_haproxy        } notify_master "/etc/keepalived/notify.sh master" notify_backup "/etc/keepalived/notify.sh backup" notify_fault "/etc/keepalived/notify.sh fault" }

      创建keepalived的辅助脚本notify.sh

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

vim /etc/keepalived/notify.sh vip=172.16.13.1 contact='kaadmin@localhost' notify() {                  mailsubject="`hostname` to be $1: $vip floating"                  mailbody="`date '+%F %H:%M:%S'`: vrrp transition, `hostname` changed to be $1"                 echo $mailbody | mail -s "$mailsubject" $contact } case "$1" in         master)         /etc/rc.d/init.d/haproxy start         notify master         exit 0         ;;         backup)         /etc/rc.d/init.d/haproxy restart         notify backup         exit 0         ;;         fault)         /etc/rc.d/init.d/haproxy stop         notify fault         exit 0         ;;         *)         echo 'Usage: `basename $0` {master|backup|fault}'         exit 1          ;;         esac

1 2	chmod +x /etc/keepalived/notify.sh service keepalived start; ssh node2 'service keepalived start'

---

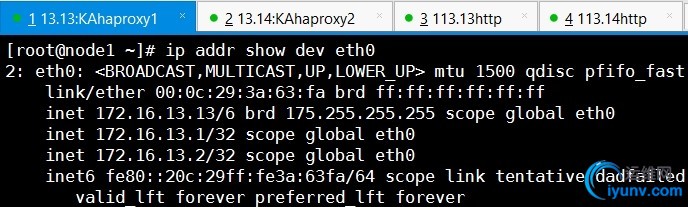

六、测试高可用

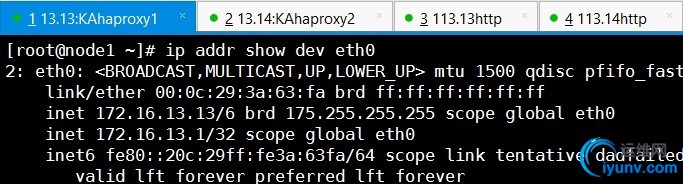

1 2	touch /etc/keepalived/down              #创建down文件，测试vrrp_script chk_down函数是不是生效，如果生效此节点权重值会降低，另一个节点会将backup状态的vip转变为master状态

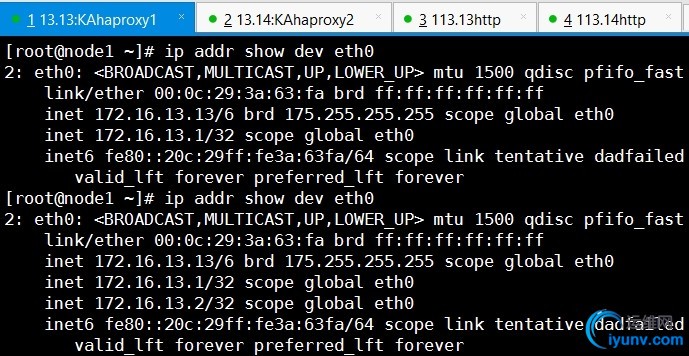

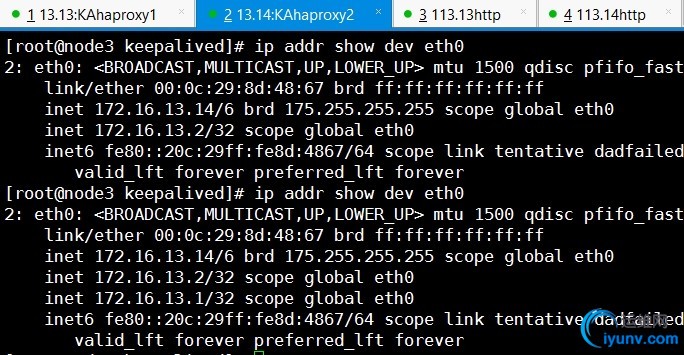

1 2	service keepalived stop #关掉keepalived进程，查看vip会不会转变

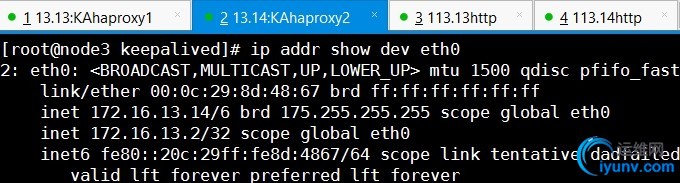

1 2	service haproxy stop;service httpd start #强制httpd进程抢占haproxy进程的80端口，查看ip地址会不会转变

---

七、总结
     keppalived的高可用有一种情况下是会发生错乱的
     双主模式下，一个节点宕机（eth0这个网络接口down掉的情况下），此时这个节点上的vip并不会自动转移到另一个节点上，使用tcpdump抓包分析，可以看出虽然eth0接口down了，但是eth0:0或eth0:1还存在，节点可以通过这两个别名接口接收广播报文，但是无法响应报文；此时另一个节点会不断的发出权重比配消息，但是不会自动判断对方节点是否可用，所以不会自动加载down掉的VIP
