多区域ospf路由及rip路由协议再发布(ospf末节区域，完全末节区域）

youdianman

实验相关：

OSPF是一个内部网关协议(IGP），用于在单一自治系统内决策路由。是对链路状态路由协议的一种实现，属于内部网关协议（IGP），运作于自治系统内部

RIP是一种使用最广泛的内部网关协议（IGP）， RIP 属于网络层协议， 虽然RIP仍然经常的被使用，但大多数人认为它将会而且正在被诸如OSPF这样的路由协议所取代。

ospf末节区域：该区域内的路由器不能引入外部路由

ospf完全末节区域：不接受外部系统的路由以及自治系统内区域的路由，只计算出默路由

实验拓扑图：（华为模拟器）

area1 area2 area0 配置ospf路由协议   在AR2 AR5 AR6 上配置rip协议

配置各个区域路由器端口ip

AR1

启用ospf

启用ospf

加入区域

区域中端口

其他区域内各个路由器配置和AR1 配置相同，注意ospf区域以及端口ip的配置

在AR2 AR5 AR6 上配置rip

AR2

AR5

AR6

查看配置后的路由表

AR1

AR2

OSPF是一种比rip大的一种网络区域  只能通过把rip再发布到ospf中，使它们能够互相通信，链成通路

路由协议再发布实在边界路由器上进行所以我们选择AR2

执行import-router rip的命令

再次查看路由表

这时候我们能用配置rip路由器ping通ospf区域中的路由器吗？显然是不能的，即使我们导入了rip路由。可仅仅只有去的路，没有回来的路，这样依然是不同的，那该怎么办呢？

1.把ospf导入到rip中，这样有时候并不科学，rip相对于ospf来说是在一个较小的网络区域，这样会导致路由器服务过大

2.重新发布一条默认路由也可以解决，

在拓扑图中，我们可以看出AR2配置后可以和所有路由器ping通，配置一条默路由发向AR5 AR6

让这两台路由器获得默路由

再看路由表

AR5

AR6

这时候就可以相互ping通了

用ar6 pingar1 e0/0/0端口测试连通性

ospf末节区域及完全末节区域

把area2做成末节区域    在该区域的边界路由器以及区域内的路由上配置

AR3上配置

AR4上配置

再看路由表

配置完全末节区域

AR4配置相同

再看路由表

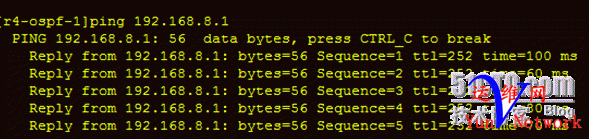

接下来测试连通性

依旧可以ping通，实现了路由条目的优化
