Cisco UCS C系列服务器配置手册之使用WebBIOS配置RDID

23r2rfwer

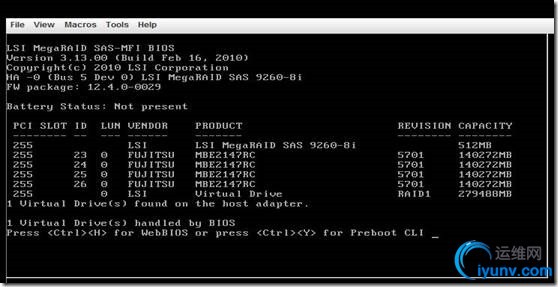

重启后在如下图5所示界面时按Ctrl+H进入图6的Raid配置界面。

图5

图6
进入到raid的配置界面，左面导航选择Configuration Wizard，进入图7。

图7
因为第一次做RAID，所以选择New configuration 创建新的raid配置，点击Next，进入图8。

图8

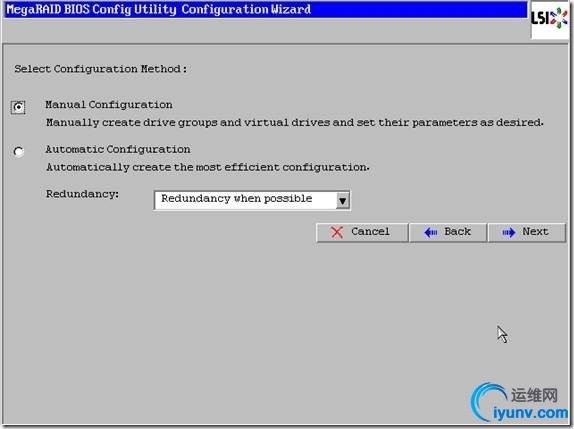

选择Manual Configuration手动安装，然后点击Next进入图9。

图9
将图9左侧的多个硬盘全部加入右侧到Drive Groups中（每选择一个Slot，点击一次Add To Array），全部磁盘移动右侧后，右侧下发会出现一个Accept DG按钮，点击这个按钮，然后点击Next，进入图10。

图10

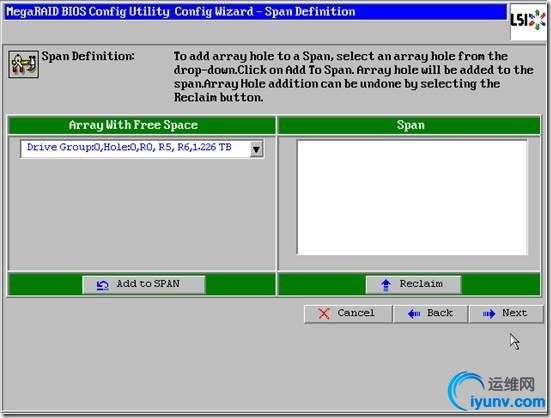

图10中Array With Free Space下拉框选择刚才创建的device group后，点击左侧Add to SPAN按钮，然后点击Next进入图11。

图11
在图11中RAID Level选择RAID1，Select Size点击右侧的Update会自动将可使用空间计算出来，其他选项保持默认，然后点击Accept，在点击Next。此时弹出是否保持当前配置的画面选择YES，再点击Next进入下一步进入磁盘初始化界面，点击YES完成磁盘初始化操作后，点击Home返回到图6的系统菜单。然后点击Exit让服务器重启。
