华为的专属hybird-vlan技术

21ewqsxx

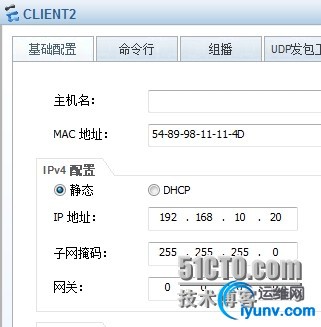

先把C1到C5的IP地址配好，配置在同一个网段。


以此类推c3配192.168.10.30/24 ，C4配192.168.10.40/24，C5配192.168.10.50/24
先把他们加入VLAN
SW1配置：
<Huawei>system-view           //进入系统视图

[Huawei]sysname SW1           //修改名称

[SW1]vlan batch 10 20 30     //添加VLAN
[SW1]int e0/0/1                //进接口

[SW1-Ethernet0/0/1]port hybrid pvid vlan 10  //将接                       口加入到VLAN 10

[SW1-Ethernet0/0/1]port hybrid untagged vlan 10  //当vlan10流量经过接口时要脱掉标签。（因为脱了标签，主机才会识别）
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port hybrid pvid vlan 20
[SW1-Ethernet0/0/2]port hybrid  untagged vlan 20
[SW1-Ethernet0/0/2]int g0/0/1
[SW1-GigabitEthernet0/0/1]port hybrid tagged vlan 10 20 30     //做中继口 （带着标签）
SW2配置：
<Huawei>sy
[Huawei]sysname  SW2
[SW2]vlan batch 10 20 30

[SW2-Ethernet0/0/3]port hybrid  pvid vlan 10

[SW2-Ethernet0/0/3]port hybrid  untagged vlan 10
[SW2-Ethernet0/0/3]int e0/0/4
[SW2-Ethernet0/0/4]port hybrid pvid vlan 20
[SW2-Ethernet0/0/4]port hybrid  untagged  vlan 20
[SW2-Ethernet0/0/4]int g0/0/1
[SW2-GigabitEthernet0/0/1]port hybrid tagged vlan 10 20 30             //做中继口
[SW2-GigabitEthernet0/0/1]int e0/0/5
[SW2-Ethernet0/0/5]port hybrid pvid vlan 30
[SW2-Ethernet0/0/5]port hybrid untagged vlan 30

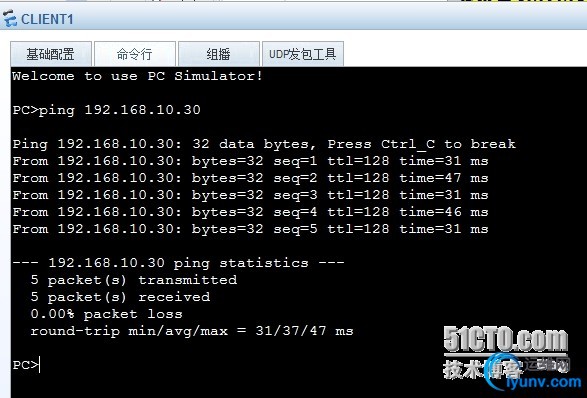

这时在同一VLAN的成员可以通信了，C1和C3可以通信

我们要求C1和C5通信,C3不可以

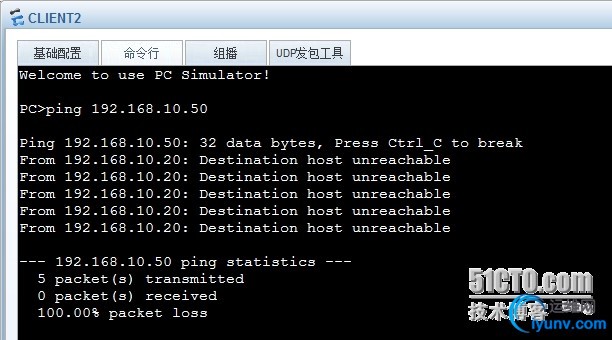

要求C4和C5可以通信，C2不可以
配置：
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port hybrid untagged vlan 30  //允许vlan30 的流量过

[SW2-Ethernet0/0/5]port hybrid untagged vlan 10 20

[SW2-Ethernet0/0/4]port hybrid  untagged vlan 30
这样就完成实验的要求。






实验结束
