HSRP多组基础配置实验

olti

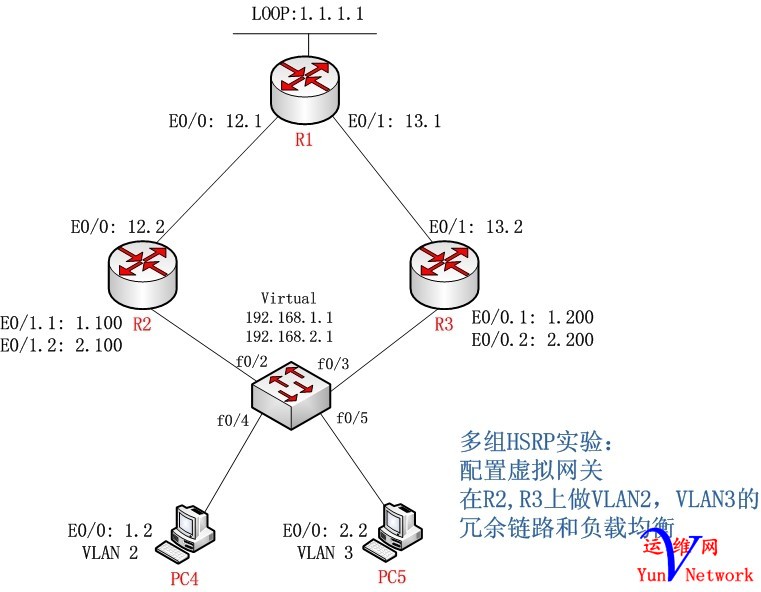

预期效果：配置成功之后，PC4 ping 1.1.1.1从R2走，PC5 ping 1.1.1.1从R3走。如果R2链路断开，PC4和PC5的数据全部都从R3走，反之亦然。

R1配置：
interface Loopback0
ip address 1.1.1.1 255.255.255.0
!
interface Ethernet0/0
ip address 192.168.12.1 255.255.255.0
half-duplex
!
interface Ethernet0/1
ip address 192.168.13.1 255.255.255.0
half-duplex

router eigrp 100             （配置eigrp路由协议）
network 1.0.0.0
network 192.168.12.0
network 192.168.13.0

R2配置：
interface Ethernet0/0
ip address 192.168.12.2 255.255.255.0
shutdown
half-duplex
!
interface Ethernet0/1    （e0/1口作为主接口，只激活，不配置IP）
no ip address
half-duplex
!
interface Ethernet0/1.1   （开启e0/1.1并设置IP，在该子接口封装DOT.1Q，划分在VLAN 2）
encapsulation dot1Q 2
ip address 192.168.1.100 255.255.255.0
standby 1 ip 192.168.1.1 （配置虚拟组IP）
standby 1 priority 200       （设置虚拟组1的优先级为200，那么从1.1出去的数据将默认用e0/1.1转发）
standby 1 preempt           （开启抢占机制）
standby 1 track Ethernet0/0 120    （追踪e0/0接口，如果该接口down掉，将自己的优先级减120，变成80）
!
interface Ethernet0/1.2
encapsulation dot1Q 3
ip address 192.168.2.100 255.255.255.0
standby 2 ip 192.168.2.1   （配置虚拟组IP）
standby 2 preempt              （开启抢占机制）
standby 2 track Ethernet0/0 120    （追踪e0/0接口，如果该接口down掉，将自己的优先级减120，变成80）
//该组未设置优先级，因为从2.1出去的数据默认要走R3，所以在此不设置优先级。

router eigrp 100
network 192.168.1.0
network 192.168.2.0
network 192.168.12.0
auto-summary

R3配置：
interface Ethernet0/0    （e0/0为主接口，只激活，不配置IP）
no ip address
half-duplex
!
interface Ethernet0/0.1
encapsulation dot1Q 2
ip address 192.168.1.200 255.255.255.0
standby 1 ip 192.168.1.1
standby 1 preempt
standby 1 track Ethernet0/1 80
             //该组不设置优先级，因为从1.1走的数据要让它走R2。
!
interface Ethernet0/0.2
encapsulation dot1Q 3
ip address 192.168.2.200 255.255.255.0
standby 2 ip 192.168.2.1
standby 2 priority 200
standby 2 preempt
standby 2 track Ethernet0/1 80
!
interface Ethernet0/1
ip address 192.168.13.2 255.255.255.0
half-duplex
