Nagios整合pnp绘制性能分析图表

nmkl

  Nagios监控的侧重点在“此时”服务是否正常，是一个瞬时状态。通过对这个状态的监控和告警，管理员可以第一时间对主机或者服务的故障做处理。但是我们往往也非常关心主机的性能以及服务的响应时间等情况，这些情况是一个持续的变化曲线，并非一个实时的值，如果通过查看日志数据来分析的话，既繁琐又抽象，所以，我们希望Nagios可以帮我们做这份工作，然后将报表提交给我们，这样就非常方便了。这就是需要用到的Nagios的相关开源项目—— PNP

Pnp是一个基于php和perl，用rrdtool将nagios采集的数据绘制图表的工具，所以安装pnp之前必须先安装php、perl和rrdtool。

注意：安装nagios可以参考文章部署Nagios监控系统，本文是在rhel6.0上进行安装，参考是注意系统的版本。

1、安装php、perl相关软件包

[iyunv@localhost /]#yum -y install php-* perl-*

2、安装rrdtool：

安装rrdtool之前确保安装了这些库zlib libpng freetype libart_lgpl，如下图所示：

安装rrdtool时必须要安装cgilib这个库，以下是正确的安装方法：

[iyunv@localhost /]#tar zxf /media/cgilib-0.5.tar.gz -C /usr/src/

[iyunv@localhost /]#cd /usr/src/cgilib-0.5

[iyunv@localhost cgilib-0.5]#cp libcgi.a /usr/local/lib

[iyunv@localhost cgilib-0.5]#cp cgi.h /usr/include/

安装rrdtool绘图工具：

释放rrdtool软件包并进行编译前的配置,编译后安装rrdtool

[iyunv@localhost /]#tar zxf /media/rrdtool-1.2.27.tar.gz -C /usr/src/

[iyunv@localhost /]#cd /usr/src/rrdtool-1.2.27

[iyunv@localhost rrdtool-1.2.27]#./configure --prefix=/usr/local/

[iyunv@localhost rrdtool-1.2.27]#make && make install

3、安装pnp

释放pnp软件包并进行编译前的配置

[iyunv@localhost /]#tar zxf /media/pnp-0.4.14.tar.gz -C /usr/src

[iyunv@localhost /]#cd /usr/src/pnp-0.4.14

[iyunv@localhost pnp-0.4.14]#./config --with-rrdtool=/usr/local/bin/rrdtool

注意：./configure 完成后会出现RRDs Perl Modules: *** NOT FOUND***，说RRDs PerlModules在大量安装时可以加速，暂忽略之，继续

如果使用加速功能，用下面的命令：

根据提示需要继续编译并安装pnp，分别执行以下命令：

[iyunv@localhost pnp-0.4.14]#make all

[iyunv@localhost pnp-0.4.14]#make install

[iyunv@localhost pnp-0.4.14]#make install-config

[iyunv@localhost pnp-0.4.14]#makeinstall-init

安装结束之后，再去检查一下Nagios的插件目录（libexec），就会发现多了一个名为“process_perfdata.pl”的脚本。

让apache的首页默认页支持php格式 ，编辑httpd.conf，在DirectoryIndex后面加上index.php：

[iyunv@localhost /]#vim /etc/httpd/conf/httpd.conf

...//省略部分内容

重启httpd服务

[iyunv@localhost /]#service httpd restart

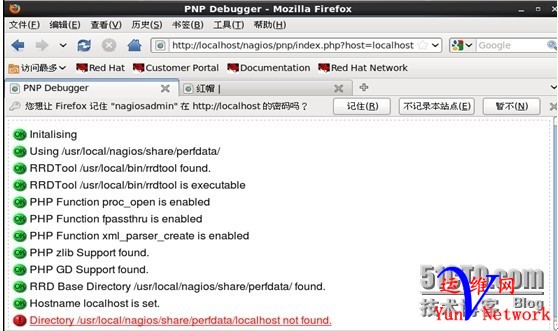

访问http://localhost/nagios/pnp/index.php?host=localhost能看到图形，如果nagios尚未采集数据，看到可能是下面的样式

4、修改nagios.cfg文件,将绘图功能加入nagios

首先要说明一下Nagios提供的数据接口，也就是PNP的数据来源。在定义host或service 中都有一个定义项，名为process_perf_data，其值可以定义为0或1，其作用是是否启用Nagios的数据输出功能。如果你将此项赋值为 1，那么Nagios就会将收集的数据写入到某个文件中，以备提取。

所以如果你想让Nagios将数据输出的话，首先要将Nagios的主配置文件 nagios.cfg中相关的配置修改，修改结果如下：

[iyunv@localhost /]#vim /usr/local/nagios/etc/nagios.cfg

...//省略部分内容

5、编辑commands.cfg，将原来的command_line后的内容替换为下图的内容（下图中的配置项默认存在，只需修改即可）：

[iyunv@localhost /]#vim /usr/local/nagios/etc/objects/commands.cfg

...//省略部分内容

6、编辑templates.cfg添加pnp

[iyunv@localhost /]#vim /usr/local/nagios/etc/objects/templates.cfg

...//省略部分内容

7、修改hosts.cfg配置文件，添加在templates.cfg文件中定义的模板：host-pnp、srv-pnp

部分修改如下图所示：

[iyunv@localhost /]#vim /usr/local/nagios/etc/objects/hosts.cfg

8、修改services.cfg配置文件，添加在templates.cfg文件中定义的模板：host-pnp、srv-pnp

部分修改如下图所示：

[iyunv@localhost /]#vim /usr/local/nagios/etc/objects/services.cfg

9、配置pnp

重载nagios.cfg配置文件
[iyunv@localhost /]/etc/init.d/nagios reload

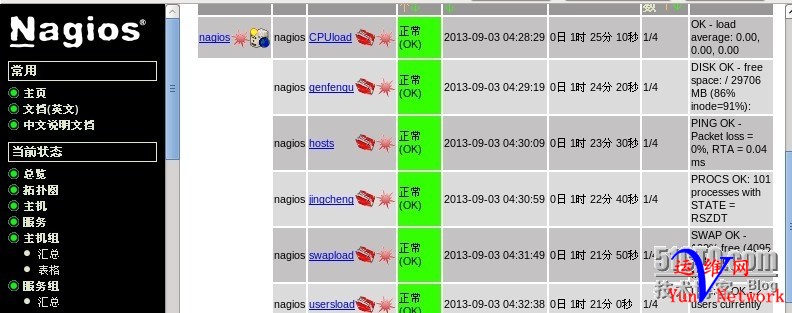

访问nagios页面。就可以在nagios的每项监控项目上看到小太阳了.

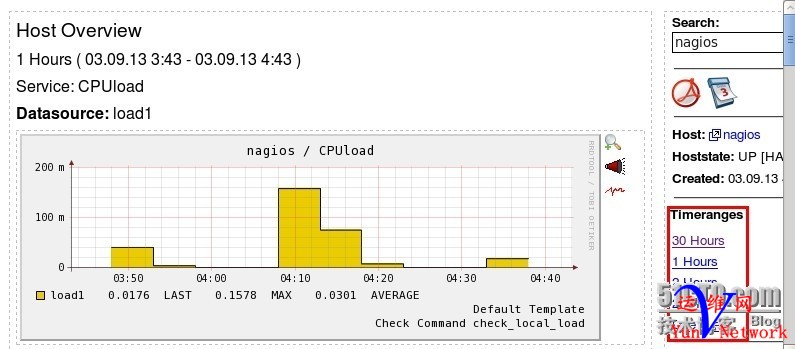

当nagios获取到数据以后，点击红色的太阳图标就能看到绘图曲线了

上图右侧可以看到绘图的时间范围——Timeranges，最短4小时。但有时我们需要查看更短时间范围的曲线时，默认的页面就办不到了，需要手工修改一下配置文件：

在配置里增加30分钟和1小时、2小时的时间间隔.
[iyunv@localhost /]#vim /usr/local/nagios/etc/pnp/config.php

...//省略部分内容

此外，配置文件的第86行为默认打开时以哪个时间范围显示图表。

按上面的配置，默认打开时，图表的时间范围是1小时内的。可酌情修改。
