HCNP学习笔记之OSPF小结

rgr3255

Type

Type	报文名称	报文功能

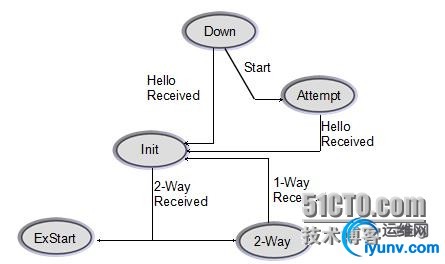

1	Hello（建立邻居关系）	发现和维护邻居关系 Init：在此状态下，路由器已经从邻居收到了Hello报文，但是自己不在所收到的Hello报文的邻居列表中。 2-Way：在此状态下，双向通信已经建立，但是没有与邻居建立邻接关系。这是建立邻接关系以前的最高级状态。 在广播及NBMA网络下，2Way后要进行DR BDR的选举，以建立邻接关系。等待4倍hello时间
2	Database Description （建立邻接关系后）	发送链路状态数据库摘要，确定主从关系 exstart：形成主从关系 exchange：交互DD，DD主要描述LSA头部 loading：根据DD决定LSDB是否最新，LSA request LSA update LSA ack full：LSDB已同步，邻接关系完全建立
3	Link State Request	请求特定的链路状态信息
4	Link State Update	发送详细的链路状态信息
5	Link State Ack	发送确认报文

router lsa:所有路由器生成，代表路由器本身，linkid=router id，本区域内传递。
network lsa:DR生成，代表DR，linkid=dr端口，DR和其它域内其它路由器间传递。
network summary lsa:ABR生成，代表所连接的区域，linkid=目的网络地址，骨干区域和非骨干区域间传递。
asbr summary lsa:ABR生成，代表ASBR地址，linkid= ASBR router id
as external lsa:ASBR生成，代表所连接自治域外网段，linkid=目的网络地址
