HCNP学习笔记之OSPF协议原理及配置8-OSPF外部路由

rgr3255

  外部路由的生成，用到了asbr-summary-lsa asbr-externel-las这两类LSA报文，前文对这两类报文有简要的介绍，本文详细说明一下这两类报文在外部路由的生成中的作用。   ASBR使用第五类LSA描述外部路由，这些第五类LSA在整个AS内部泛洪（注意：是在整个AS中泛洪）。

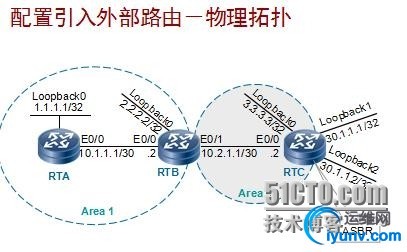

   当ABR向其它区域通告所接收到的第五类LSA时，同时为该区域生成一条第四类LSA描述如何到达ASBR（注意，是为该区域，所以四类LSA是在特定区域内泛洪）。见下面图示。


一 AS-External-LSA
用于描述如何从ASBR到达外部目的地；由ASBR生成（RTC）。AS-External-LSA不属于任何区域。
例：

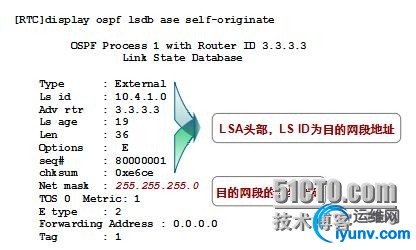

下面是RTC的抓包


注意：Link State ID被设置为目的网段地址。
    Advertising Router被设置为ASBR的Router ID。


二 ASBR-Summary-LSA
用于描述如何从ABR到达ASBR。由ABR生成（RTB）

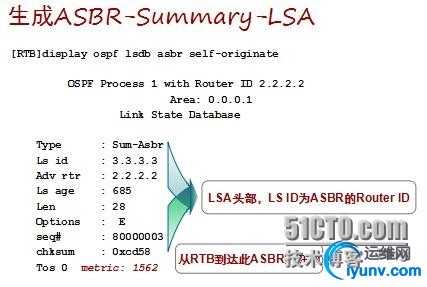

下面是RTB生成的asbr-summary-lsa

Link State ID被设置为该ASBR的Router ID；

Advertising Router被设置为该ABR的Router ID；
Metric设置为从该ABR到达此ASBR的OSPF开销。


小结：

• ABR向区域外泛洪一条AS-External-LSA时，同时生成一条描述ASBR的ASBR-Summary-LSA向区域外泛洪。

• 第四类LSA只能在一个区域内泛洪，第五类LSA每泛洪到一个区域，相关的ABR都会生成一条新的第四类LSA来描述如何到达相关的ASBR，因此，描述到达同一个ASBR的第四类LSA可以有多条，其Advertising Router和metric是不同的，表示是由不同的ABR生成的。



三 含有as-external-las的LSDB

下图是同步后，RTA中的LSDB，注意看红色的部分

在该LSDB中，有一条ASBR-Summary-LSA和一条AS-External-LSA。
在LSDB中，外部路由与AS内部的路由的链路状态信息是分离的。
由此可以看出，AS-External-LSA不属于任何区域。

小问题：还记得sum-net是由什么类型的LSA生成的吗？
如果不知道答案，去复习一下区域间路由的生成。

四 外部路由配置与汇总

OSPF协议的配置命令都很简单，重点在于理解路由计算的过程，对排障非常有帮助。
命令见下图



import-route { limit [limit-number] | protocol [ cost value ] [ type value ] [ tag value ] [ route-policy route-policy-name ] }

• 引入外部路由时，可以配置路由开销，外部路由类型和tag值。

• limit：指定一个OSPF进程中可引入的最大外部路由数量。



asbr-summary：ip-address mask [ not-advertise | tag tag-value]  //外部路由汇聚

• not-advertise：不通告匹配指定IP地址/掩码的路由。如果不指定该参数将通告聚合路由。

• tag-value：用于通过Route-policy控制路由发布，tag-value的取值范围为0～4294967295。如果不指定该参数，缺省值为1。

• 缺省情况下，只通告聚合之后的路由。



五 外部路由的特性1-Forwarding Address
  Forwarding Address，理解一下，不用配置
  在现网环境中，有可能会产生次新路由，见下例

10.1.1.0/24属于OSPF路由域；RTC不运行OSPF。
在RTB上配置到达RTC的Loopback0接口的静态路由，并做为外部路由引入到OSPF中，
则RTA可以通过OSPF学习到这条外部路由，但是下一跳是RTB（正常情况下，访问外部网络通过ASBR最优），因此在RTA，这条路由是次优的，最优的下一跳应当为RTC的E0/0接口。
OSPF通过自动设置Forwarding Address来解决这个问题。
如果引入到OSPF中的外部路由的下一跳在一个OSPF路由域内，则在描述该外部路由的AS-External-LSA中，Forwarding Address应当被设置为ASBR路由表中该路由的下一跳。


六 OSPF多进程
注意，下例中存在两个area 0,

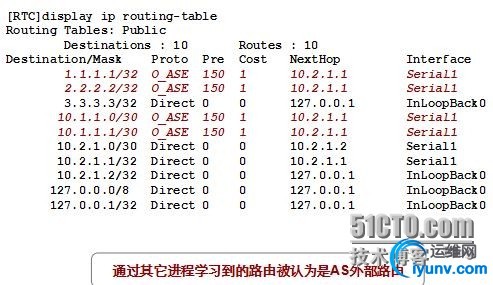

做为ASBR，在RTB上应启用两个OSPF进程。 RTA启用OSPF进程1，RTC也启用OSPF进程1。

在RTB上启用两个OSPF进程，为每个OSPF进程分别指定Router ID。
配置每个进程时，把另外一个进程的路由信息引入到本进程中。


验证：
