HCNP学习笔记之OSPF协议原理及配置9-基础知识特殊区域

uykjgfh

为了减少外部路由对内部路由器的影响，可以通过设置特殊区域减少路由的数量。
因为对于内部路由不需要知道外部路由的明细。
即特殊区域是为了减少LSDB的规模。

1 stub区域，过滤了4类，5类 LSA，以一条到外部网络的默认路由替代。

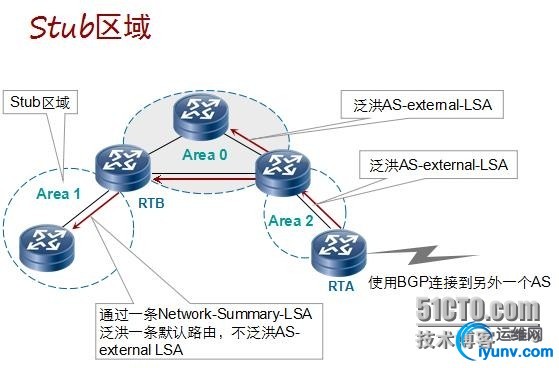

stub 区域实例：

由路由表可以看出，区域间路由（3类 network-summary-LSA）可以通告到stub中。

5类as-external-LSA被过滤，外部路由被转换成一条默认路由。

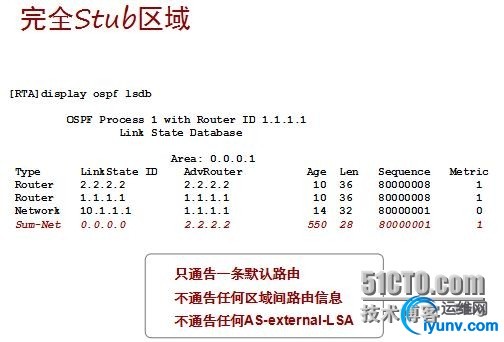

2 完全stub区域，过滤了3，4，5类LSA，拓扑和上例相同。

3 NSSA区域，过滤4，5类LSA，生成一条默认路由
如果为了减少路由表大小，又要通告特殊的5类LSA(一般用来引入较小的外部网络)，可使用7类 LSA，即NSSA，七类LSA只会在NSSA域内传递，向外传递时要转换为5类LSA。NSSA区域会过滤4类和5类LSA




下面看两个例子，帮助理解

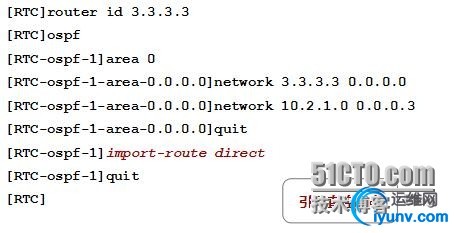

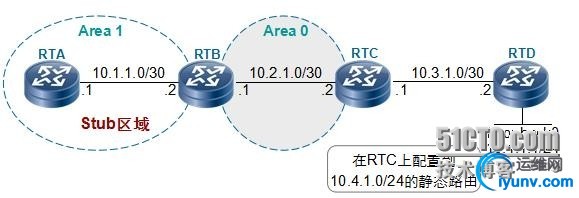

4 stub和完全stub配置实例




验证：


5 NSSA配置实例



该例中RTA和RTD分别引入外部路由，Area2配置为NSSA区域。



验证：

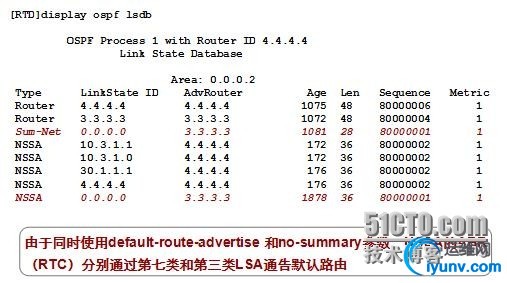

RTD LSDB

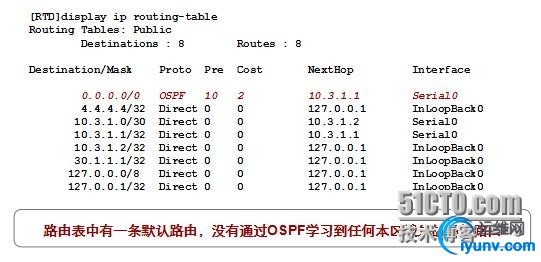

RTD路由表，由于4,5类LSA被过滤，只有生成的一条默认路由，指向外部网络。

RTC中有一条通过NSSA学到的外部网络。

RTB路由表，包含了由RTC发出的，由ASBR用7类通告，被RTC转换为5类LSA的路由。

结语：
到此OSPF的学习笔记结束。
现在BGP部分的内容已经进行了一大半，由于学习太紧张了，还没有整理完，后续上传。
OSPF笔记中如有错误，也请大家指正。
