Apache Spark源码走读之13

风起漂泊

　　欢迎转载，转载请注明出处，徽沪一郎

概要
　　在新近发布的spark 1.0中新加了sql的模块，更为引人注意的是对hive中的hiveql也提供了良好的支持，作为一个源码分析控，了解一下spark是如何完成对hql的支持是一件非常有趣的事情。

Hive简介

Hive的由来
　　以下部分摘自Hadoop definite guide中的Hive一章
　　“Hive由Facebook出品，其设计之初目的是让精通SQL技能的分析师能够对Facebook存放在HDFS上的大规模数据集进行分析和查询。
　　Hive大大简化了对大规模数据集的分析门槛（不再要求分析人员具有很强的编程能力），迅速流行起来，成为Hadoop生成圈上的Killer Application. 目前已经有很多组织把Hive作为一个通用的，可伸缩数据处理平台。”

数据模型(Data Model)
　　Hive所有的数据都存在HDFS中，在Hive中有以下几种数据模型

• Tables(表) table和关系型数据库中的表是相对应的，每个表都有一个对应的hdfs目录，表中的数据经序列化后存储在该目录，Hive同时支持表中的数据存储在其它类型的文件系统中，如NFS或本地文件系统

• 分区(Partitions) Hive中的分区起到的作用有点类似于RDBMS中的索引功能，每个Partition都有一个对应的目录，这样在查询的时候，可以减少数据规模

• 桶(buckets) 即使将数据按分区之后，每个分区的规模有可能还是很大，这个时候，按照关键字的hash结果将数据分成多个buckets，每个bucket对应于一个文件


Query Language
　　HiveQL是Hive支持的类似于SQL的查询语言。HiveQL大体可以分成下面两种类型

• DDL(data definition language)  比如创建数据库(create database),创建表(create table),数据库和表的删除

• DML(data manipulation language) 数据的添加，查询

• UDF(user defined function) Hive还支持用户自定义查询函数


Hive architecture

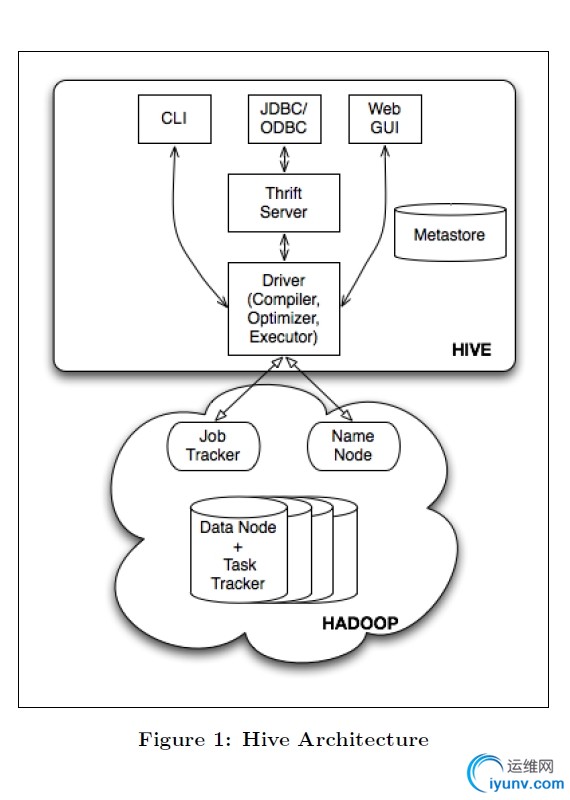

　　hive的整体框架图如下图所示

　　由上图可以看出，Hive的整体架构可以分成以下几大部分

• 用户接口  支持CLI, JDBC和Web UI

• Driver Driver负责将用户指令翻译转换成为相应的MapReduce Job

• MetaStore 元数据存储仓库，像数据库和表的定义这些内容就属于元数据这个范畴，默认使用的是Derby存储引擎


HiveQL执行过程
　　HiveQL的执行过程如下所述

• parser 将HiveQL解析为相应的语法树

• Semantic Analyser 语义分析

• Logical Plan Generating 生成相应的LogicalPlan

• Query Plan Generating

• Optimizer


　　最终生成MapReduce的Job，交付给Hadoop的MapReduce计算框架具体运行。

Hive实例
　　最好的学习就是实战，Hive这一小节还是以一个具体的例子来结束吧。
　　前提条件是已经安装好hadoop，具体安装可以参考源码走读11或走读9

step 1： 创建warehouse
　　warehouse用来存储raw data

$ $HADOOP_HOME/bin/hadoop fs -mkdir       /tmp
$ $HADOOP_HOME/bin/hadoop fs -mkdir       /user/hive/warehouse
$ $HADOOP_HOME/bin/hadoop fs -chmod g+w   /tmp
$ $HADOOP_HOME/bin/hadoop fs -chmod g+w   /user/hive/warehouse

step 2: 启动hive cli

$ export HIVE_HOME=
$ $HIVE_HOME/bin/hive

step 3: 创建表
　　创建表，首先将schema数据写入到metastore,另一件事情就是在warehouse目录下创建相应的子目录，该子目录以表的名称命名

CREATE TABLE u_data (
userid INT,
movieid INT,
rating INT,
unixtime STRING)
ROW FORMAT DELIMITED
FIELDS TERMINATED BY '\t'
STORED AS TEXTFILE;

step 4: 导入数据
　　导入的数据会存储在step 3中创建的表目录下

LOAD DATA LOCAL INPATH '/u.data'
OVERWRITE INTO TABLE u_data;

step 5: 查询

SELECT COUNT(*) FROM u_data;

hiveql on Spark
　　Q: 上一章节花了大量的篇幅介绍了hive由来，框架及hiveql执行过程。那这些东西跟我们标题中所称的hive on spark有什么关系呢？
　　Ans:  Hive的整体解决方案很不错，但有一些地方还值得改进，其中之一就是“从查询提交到结果返回需要相当长的时间，查询耗时太长”。之所以查询时间很长，一个主要的原因就是因为Hive原生是基于MapReduce的，哪有没有办法提高呢。您一定想到了，“不是生成MapReduce Job，而是生成Spark Job”, 充分利用Spark的快速执行能力来缩短HiveQl的响应时间。
　　下图是Spark 1.0中所支持的lib库，SQL是其唯一新添加的lib库，可见SQL在Spark 1.0中的地位之重要。

　　

HiveContext
　　HiveContext是Spark提供的用户接口，HiveContext继承自SqlContext。

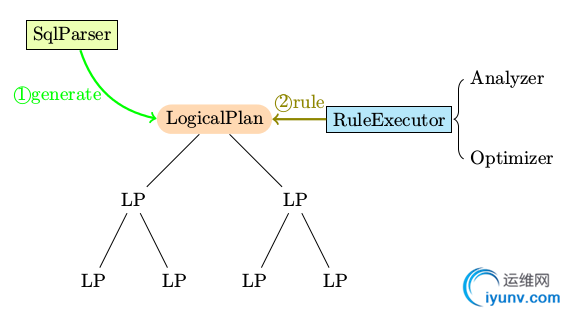

　　让我们回顾一下，SqlContext中牵涉到的类及其间的关系如下图所示,具体分析过程参见本系列中的源码走读之11。
　　

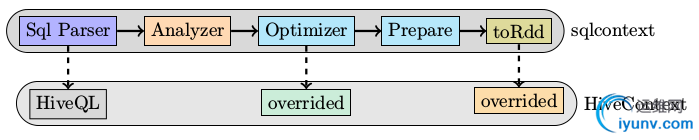

　　既然是继承自SqlContext，那么我们将普通sql与hiveql分析执行步骤做一个对比，可以得到下图。
　　
　　
　　有了上述的比较，就能抓住源码分析时需要把握的几个关键点

• Entrypoint           HiveContext.scala

• QueryExecution    HiveContext.scala


  • parser       HiveQl.scala

  • optimizer




数据
　　使用到的数据有两种

• Schema Data  像数据库的定义和表的结构，这些都存储在MetaStore中

• Raw data        即要分析的文件本身


Entrypoint
　　hiveql是整个的入口点，而hql是hiveql的缩写形式。

  def hiveql(hqlQuery: String): SchemaRDD = {
val result = new SchemaRDD(this, HiveQl.parseSql(hqlQuery))
// We force query optimization to happen right away instead of letting it happen lazily like
// when using the query DSL.  This is so DDL commands behave as expected.  This is only
// generates the RDD lineage for DML queries, but does not perform any execution.
result.queryExecution.toRdd
result
}

　　上述hiveql的定义与sql的定义几乎一模一样，唯一的不同是sql中使用parseSql的结果作为SchemaRDD的入参而hiveql中使用HiveQl.parseSql作为SchemaRdd的入参

HiveQL, parser
　　parseSql的函数定义如代码所示，解析过程中将指令分成两大类

• nativecommand     非select语句，这类语句的特点是执行时间不会因为条件的不同而有很大的差异，基本上都能在较短的时间内完成

• 非nativecommand  主要是select语句


def parseSql(sql: String): LogicalPlan = {
try {
if (sql.toLowerCase.startsWith("set")) {
NativeCommand(sql)
} else if (sql.toLowerCase.startsWith("add jar")) {
AddJar(sql.drop(8))
} else if (sql.toLowerCase.startsWith("add file")) {
AddFile(sql.drop(9))
} else if (sql.startsWith("dfs")) {
DfsCommand(sql)
} else if (sql.startsWith("source")) {
SourceCommand(sql.split(" ").toSeq match { case Seq("source", filePath) => filePath })
} else if (sql.startsWith("!")) {
ShellCommand(sql.drop(1))
} else {
val tree = getAst(sql)
if (nativeCommands contains tree.getText) {
NativeCommand(sql)
} else {
nodeToPlan(tree) match {
case NativePlaceholder => NativeCommand(sql)
case other => other
}
}
}
} catch {
case e: Exception => throw new ParseException(sql, e)
case e: NotImplementedError => sys.error(
s"""
|Unsupported language features in query: $sql
|${dumpTree(getAst(sql))}
""".stripMargin)
}
}

　　哪些指令是nativecommand呢，答案在HiveQl.scala中的nativeCommands变量，列表很长，代码就不一一列出。
　　对于非nativeCommand，最重要的解析函数就是nodeToPlan

toRdd
　　Spark对HiveQL所做的优化主要体现在Query相关的操作，其它的依然使用Hive的原生执行引擎。
　　在logicalPlan到physicalPlan的转换过程中，toRdd最关键的元素

override lazy val toRdd: RDD[Row] =
analyzed match {
case NativeCommand(cmd) =>
val output = runSqlHive(cmd)
if (output.size == 0) {
emptyResult
} else {
val asRows = output.map(r => new GenericRow(r.split("\t").asInstanceOf[Array[Any]]))
sparkContext.parallelize(asRows, 1)
}
case _ =>
executedPlan.execute().map(_.copy())
}

native command的执行流程

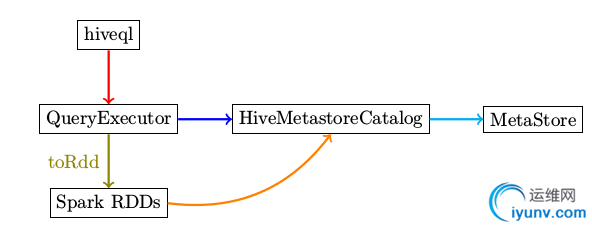

　　由于native command是一些非耗时的操作，直接使用Hive中原有的exeucte engine来执行即可。这些command的执行示意图如下


analyzer
　　HiveTypeCoercion

val typeCoercionRules =
List(PropagateTypes, ConvertNaNs, WidenTypes, PromoteStrings, BooleanComparisons, BooleanCasts,
StringToIntegralCasts, FunctionArgumentConversion)

optimizer
　　PreInsertionCasts存在的目的就是确保在数据插入执行之前，相应的表已经存在。

override lazy val optimizedPlan =
optimizer(catalog.PreInsertionCasts(catalog.CreateTables(analyzed)))
　　此处要注意的是catalog的用途，catalog是HiveMetastoreCatalog的实例。
　　HiveMetastoreCatalog是Spark中对Hive Metastore访问的wrapper。HiveMetastoreCatalog通过调用相应的Hive Api可以获得数据库中的表及表的分区，也可以创建新的表和分区。


HiveMetastoreCatalog
　　HiveMetastoreCatalog中会通过hive client来访问metastore中的元数据，使用了大量的Hive Api。其中包括了广为人知的deSer library。
　　以CreateTable函数为例说明对Hive Library的依赖。

def createTable(
databaseName: String,
tableName: String,
schema: Seq[Attribute],
allowExisting: Boolean = false): Unit = {
val table = new Table(databaseName, tableName)
val hiveSchema =
schema.map(attr => new FieldSchema(attr.name, toMetastoreType(attr.dataType), ""))
table.setFields(hiveSchema)
val sd = new StorageDescriptor()
table.getTTable.setSd(sd)
sd.setCols(hiveSchema)
// TODO: THESE ARE ALL DEFAULTS, WE NEED TO PARSE / UNDERSTAND the output specs.
sd.setCompressed(false)
sd.setParameters(Map[String, String]())
sd.setInputFormat("org.apache.hadoop.mapred.TextInputFormat")
sd.setOutputFormat("org.apache.hadoop.hive.ql.io.HiveIgnoreKeyTextOutputFormat")
val serDeInfo = new SerDeInfo()
serDeInfo.setName(tableName)
serDeInfo.setSerializationLib("org.apache.hadoop.hive.serde2.lazy.LazySimpleSerDe")
serDeInfo.setParameters(Map[String, String]())
sd.setSerdeInfo(serDeInfo)
try client.createTable(table) catch {
case e: org.apache.hadoop.hive.ql.metadata.HiveException
if e.getCause.isInstanceOf[org.apache.hadoop.hive.metastore.api.AlreadyExistsException] &&
allowExisting => // Do nothing.
}
}

实验
　　结合源码，我们再对一个简单的例子作下说明。
　　可能你会想，既然spark也支持hql，那么我原先用hive cli创建的数据库和表用spark能不能访问到呢？答案或许会让你很纳闷，“在默认的配置下是不行的”。为什么？
　　Hive中的meta data采用的存储引擎是Derby，该存储引擎只能有一个访问用户。同一时刻只能有一个人访问，即便以同一用户登录访问也不行。针对这个局限，解决方法就是将metastore存储在mysql或者其它可以多用户访问的数据库中。
　　具体实例

• 创建表

• 导入数据

• 查询

• 删除表


　　在启动spark-shell之前，需要先设置环境变量HIVE_HOME和HADOOP_HOME.
　　启动spark-shell之后，执行如下代码

val hiveContext = new org.apache.spark.sql.hive.HiveContext(sc)
// Importing the SQL context gives access to all the public SQL functions and implicit conversions.
import hiveContext._
hql("CREATE TABLE IF NOT EXISTS src (key INT, value STRING)")
hql("LOAD DATA LOCAL INPATH 'examples/src/main/resources/kv1.txt' INTO TABLE src")
// Queries are expressed in HiveQL
hql("FROM src SELECT key, value").collect().foreach(println)
hql("drop table src")

　　create操作会在/user/hive/warehouse/目录下创建src目录，可以用以下指令来验证

$$HADOOP_HOME/bin/hdfs dfs -ls /user/hive/warehouse/

　　drop表的时候，不仅metastore中相应的记录被删除，而且原始数据raw file本身也会被删除，即在warehouse目录下对应某个表的目录会被整体删除掉。

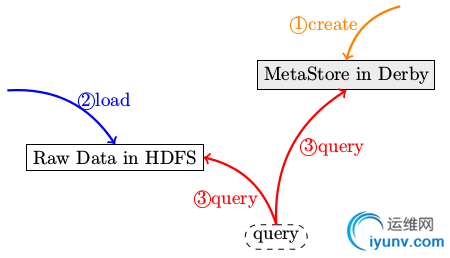

　　上述的create, load及query操作对metastore和raw data的影响可以用下图的表示


hive-site.xml
　　如果想对hive默认的配置作修改，可以使用hive-site.xml。
　　具体步骤如下
　　-  在$SPARK_HOME/conf目录下创建hive-site.xml
　　-  根据需要，添写相应的配置项的值，可以这样做，将$HIVE_HOME/conf目录下的hive-default.xml复制到$SPARK_HOME/conf，然后重命名为hive-site.xml

Sql新功能预告
　　为了进一步提升sql的执行速度，在Spark开发团队在发布完1.0之后，会通过codegen的方法来提升执行速度。codegen有点类似于jvm中的jit技术。充分利用了scala语言的特性。

前景分析
　　Spark目前还缺乏一个非常有影响力的应用，也就通常所说的killer application。SQL是Spark在寻找killer application方面所做的一个积极尝试，也是目前Spark上最有热度的一个话题，但通过优化Hive执行速度来吸引潜在Spark用户，该突破方向选择正确与否还有待市场证明。
　　Hive除了在执行速度上为人诟病之外，还有一个最大的问题就是多用户访问的问题，相较第一个问题，第二个问题来得更为致命。无论是Facebook在Hive之后推出的Presto还是Cloudera推出的Impala都是针对第二问题提出的解决方案，目前都已经取得的了巨大优势。

小结
　　本文就Spark对HiveQL提供支持的这一功能进行了比较详细的分析，其中涉及到以下几个问题。

• 什么是hive

• hive有什么缺点，否则就没Spark或Shark啥事了

• Spark主要是针对hive的哪个不足做出改进

• Spark是如何对这个做改进的


参考资料

• programming hive

• Shark vs. Impala

• Hive Design
