OSPF的路由汇总

uykjgfh

1、简介：
    在一个大型的OSPF网络中，往往会有很多的路由条目，这无疑会给网络的管理带来不便，同时也影响路由器的效率，对于一些连续的子网，我们可以在区域边界路由器（ABR）上将他们汇总成一条路由，这样做既减少了路由条目，又不会影响网络的连通性。

2、拓扑规划：


3、IP地址规划：

设备	接口	IP地址及其子网掩码
R1(Quidway  S3526)	E0/9	192.168.1.1/24
	Loopback 1	172.16.4.1/24
		172.16.5.1/24
		172.16.6.1/24
		172.16.7.1/24
R2(Quidway  S3526)	E0/9	192.168.1.2/24
	E0/17	192.168.2.1/24
R3(Quidway  2600s)	E1	192.168.2.2/24
	E0	192.168.3.1/24
R4(Quidway  AR-28-31)	E0/0	192.168.3.2/24

4、案例实施：
         1）、配置IP地址与ospf区域信息
R1配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

sysname R1 local-user admin password cipher %K/T]3SXOF$[FR9&2:*aF1!! service-type telnet level 3 user-interface vty 0 4 authentication-mode scheme    vlan 10 # interface Vlan-interface10 ipaddress 192.168.1.1 255.255.255.0 interface Ethernet0/9 portaccess vlan 10    interface LoopBack1 ipaddress 172.16.4.1 255.255.255.0 ipaddress 172.16.5.1 255.255.255.0 sub              #sub表示启用多个IP ipaddress 172.16.6.1 255.255.255.0 sub ipaddress 172.16.7.1 255.255.255.0 sub    ospf area0.0.0.2 network 192.168.1.1 0.0.0.0 network 172.16.4.1 0.0.0.0 network 172.16.5.1 0.0.0.0 network 172.16.6.1 0.0.0.0 network 172.16.7.1 0.0.0.0

R2配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

sysname R2 local-user admin password cipherQ_E4WOL3a+&AYP51,NO;"A!! service-type telnet level 3 user-interface vty 0 4 authentication-mode scheme    vlan 10 vlan 20 # interface Vlan-interface10 ipaddress 192.168.1.2 255.255.255.0 # interface Vlan-interface20 ipaddress 192.168.2.1 255.255.255.0 interface Ethernet0/9 portaccess vlan 10 interface Ethernet0/17 portaccess vlan 20    ospf                                     area0.0.0.2 network 192.168.1.2 0.0.0.0 # area0.0.0.0 network 192.168.2.1 0.0.0.0

R3配置：

1 2 3 4 5 6 7 8 9 10 11 12

local-user admin service-type administratorpassword cipher /P.G'J<G@HG-JEXJQ<%DJQ!! sysname R3    interface Ethernet0    ip address 192.168.3.1 255.255.255.0    ospf enable area 0.0.0.1   ! interface Ethernet1    ip address 192.168.2.2 255.255.255.0 ospf enable area0.0.0.0    ospf enable

R4配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14

sysname R4 local-user admin password cipher.]@USE=B,53Q=^Q`MAF4<<"TX$_S#6.NM(0=0\)*5WWQ=^Q`MAF4<<"TX$_S#6.N service-type telnet terminal level 3 user-interface vty 0 4 authentication-mode scheme    interface Ethernet0/0 ipaddress 192.168.3.2 255.255.255.0    ospf 1 area0.0.0.1 network 192.168.3.2 0.0.0.0

         2）、在ABR（区域边界路由器）上做路由汇总，减少路由表条目
在R4上查看完整的路由表：


在R2的区域2上做路由汇总：

1 2 3 4 5

ospf                                     area0.0.0.2 network 192.168.1.2 0.0.0.0 abr-summary 172.16.4.0 255.255.252.0 advertise                #表示在ABR上做汇总，汇总后的网段和子网掩码

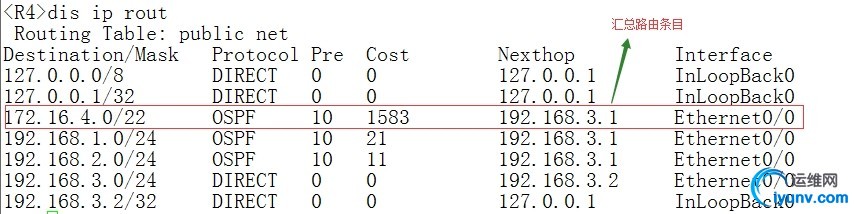

在R4上查看路由表：

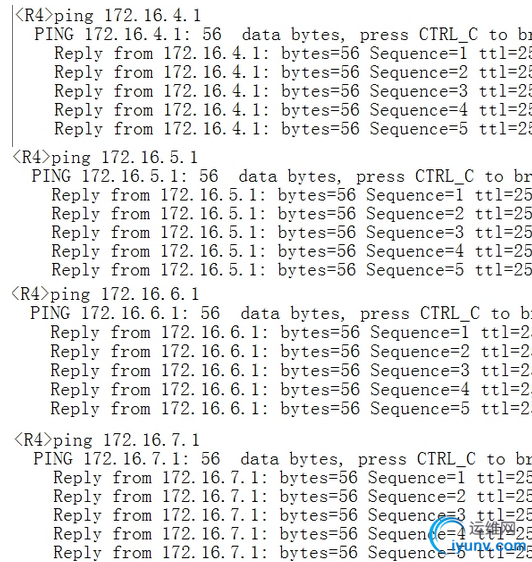

汇总后只能看到172.16.4.0/22，但是其内含的网段依然能ping通：
