HSRP与链路追踪

uykjgfh

1、链路追踪的概念：
    当网络中存在着HSRP的备份路由器时，可以配置HSRP的上行链路追踪，当指定的追踪接口down掉时，马上减小该HSRP设备的优先级，使另一个备份设备能马上被激活成为ACTIVE状态，并接替down掉的设备继续引导路由数据，实现网络的畅通性

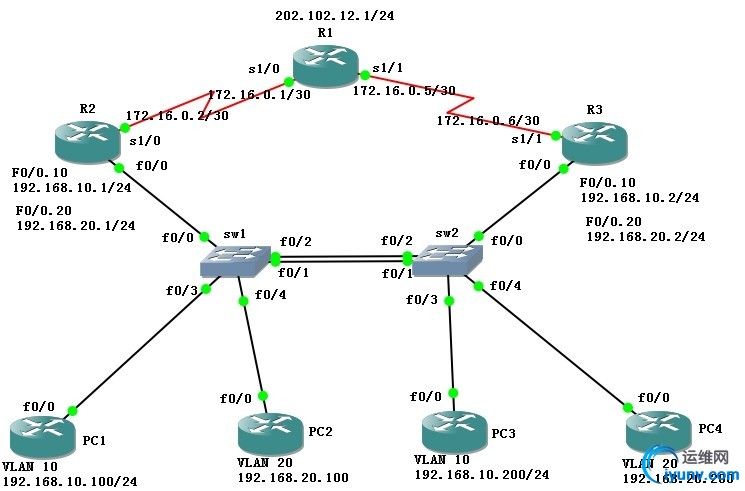

2、拓扑规划：

3、案例实施：
         1）、各设备配置：
         R1配置：

1 2 3 4 5 6 7 8 9 10 11

interface Loopback0 ipaddress 202.102.12.1 255.255.255.0 interface Serial1/0 ipaddress 172.16.0.1 255.255.255.252 serial restart-delay 0 clock rate 64000 ! interface Serial1/1 ipaddress 172.16.0.5 255.255.255.252 serial restart-delay 0 clock rate 64000

         R2配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

interface FastEthernet0/0.10 encapsulation dot1Q 10 ipaddress 192.168.10.1 255.255.255.0 ipnat inside ipvirtual-reassembly standby 10 ip 192.168.10.254 standby 10 priority 120 standby 10 preempt standby 10 track Serial1/0 30 ! interface FastEthernet0/0.20 encapsulation dot1Q 20 ipaddress 192.168.20.1 255.255.255.0 ipnat inside ipvirtual-reassembly standby 20 ip 192.168.20.254 standby 20 preempt interface Serial1/0 ipaddress 172.16.0.2 255.255.255.252 ipnat outside ipvirtual-reassembly serial restart-delay 0 ip route 0.0.0.0 0.0.0.0 Serial1/0 ip nat inside source list 100 interfaceSerial1/0 overload

         R3配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

interface FastEthernet0/0.10 encapsulation dot1Q 10 ipaddress 192.168.10.2 255.255.255.0 ipnat inside ipvirtual-reassembly standby 10 ip 192.168.10.254 standby10 preempt ! interface FastEthernet0/0.20 encapsulation dot1Q 20 ipaddress 192.168.20.2 255.255.255.0 ipnat inside ipvirtual-reassembly standby 20 ip 192.168.20.254 standby 20 priority 120 standby 20 preempt standby 20 track Serial1/1 30 interface Serial1/1 ipaddress 172.16.0.5 255.255.255.252 ipnat outside ipvirtual-reassembly serial restart-delay 0 ip route 0.0.0.0 0.0.0.0 Serial1/1 ip nat inside source list 100 interfaceSerial1/1 overload

         Sw1配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

interface FastEthernet0/0 switchport mode trunk ! interface FastEthernet0/1 switchport mode trunk ! interface FastEthernet0/2 switchport mode trunk ! interface FastEthernet0/3 switchport access vlan 10 ! interface FastEthernet0/4 switchport access vlan 20 vlan database          vlan10          vlan20

         Sw2配置：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

interface FastEthernet0/0 switchport mode trunk ! interface FastEthernet0/1 switchport mode trunk ! interface FastEthernet0/2 switchport mode trunk ! interface FastEthernet0/3 switchport access vlan 10 ! interface FastEthernet0/4 switchport access vlan 20 vlan database          vlan10          vlan20

         PC1配置：

1 2 3 4 5 6 7 8 9

no ip routing interface FastEthernet0/0 ipaddress 192.168.10.100 255.255.255.0 noip route-cache duplex auto speed auto ip default-gateway 192.168.10.254

         PC2配置：

1 2 3 4 5 6 7 8 9

no ip routing interface FastEthernet0/0 ipaddress 192.168.20.100 255.255.255.0 noip route-cache duplex auto speed auto ip default-gateway 192.168.20.254

         PC3配置：

1 2 3 4 5 6 7 8 9

no ip routing interface FastEthernet0/0 ipaddress 192.168.10.200 255.255.255.0 noip route-cache duplexauto speed auto ip default-gateway 192.168.10.254

         PC4配置：

1 2 3 4 5 6 7

no ip routing interface FastEthernet0/0 ipaddress 192.168.20.200 255.255.255.0 noip route-cache ip default-gateway 192.168.20.254

         2）、配置完成后查看R2和R3的HSRP信息：

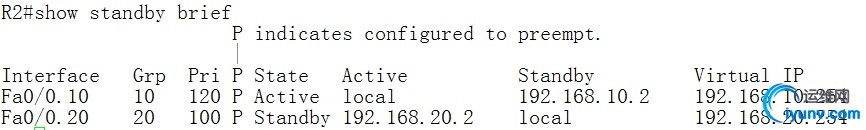

R2：

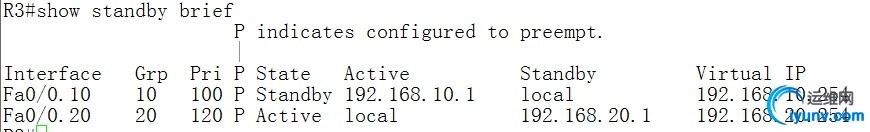

R3：

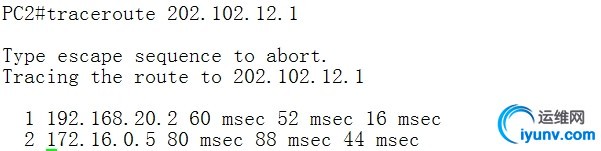

此时在PC2上跟踪一下到202.102.12.1的路由情况

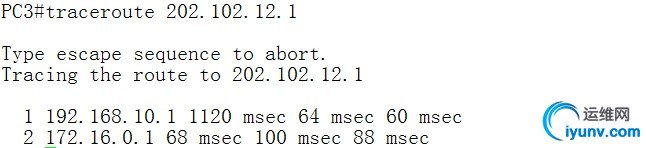

在PC3上跟踪到202.102.12.1的路有情况

此时将R1的接口S1/0设置为shutdown模式，再查看HSRP信息：
R2：


R3：


此时再在PC1和PC2上跟踪到202.102.12.1的路由，发现R3自动接管原先的路由：

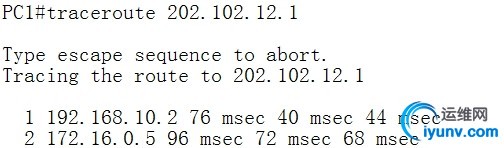

PC1：

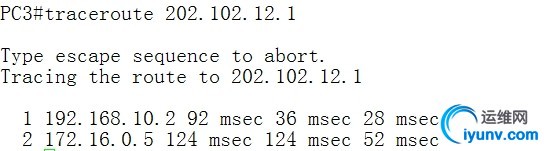

PC3：
