LVS负载均衡群集+NAT共享存储服务

fdeli

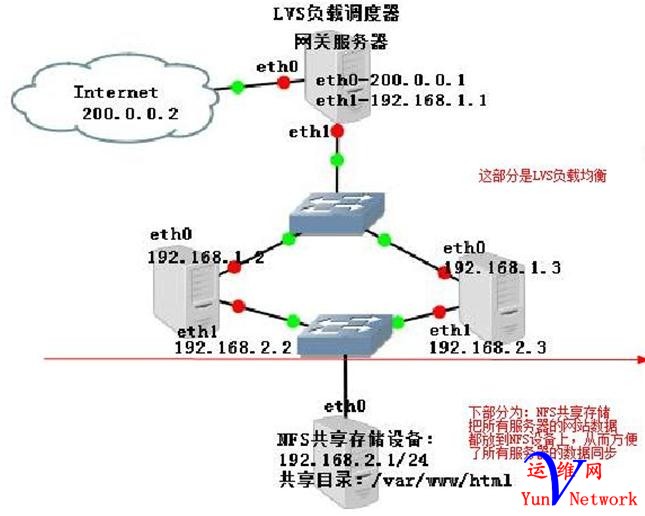

LVS负载均衡群集+NAT模式

采用NAT模式


一、构建LVS负载均衡群集 (地址转换模式LVS-NAT)
1.配置好网络环境
Web1: 开启路由转发功能，配置网关: route add default gw 网关192.168.1.1
Web2: 开启路由转发功能，配置网关: route add default gw 网关192.168.1.1

2.配置负载调度器
1) 配置SNAT转发规则
[iyunv@localhost~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[iyunv@localhost~]# sysctl -p
[iyunv@localhost~]# iptables -t nat -A POSTROUTING –s 192.168.1.0/24 -o eth0 -j SNAT --to 200.0.0.1 //源地址转换SNAT
[iyunv@localhost~]# service iptables save //保存防火墙策略
2) 配置负载分配策略
[iyunv@localhost~]# rpm –ivh/misc/cd/Server/ipvsadm-* //安装ipvsadm包
[iyunv@localhost~]# service ipvsadm stop //清除原有策略
[iyunv@localhost~]# modprobe ip_vs
[iyunv@localhost~]# echo “modprobe ip_vs”>> /etc/rc.local //开机自动加载
[iyunv@localhost~]# ipvsadm -A -t 200.0.0.1:80 -s rr
[iyunv@localhost~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.1.2:80 –m –w 1
[iyunv@localhost~]# ipvsadm -a -t 200.0.0.1:80 -r 192.168.1.3:80 –m –w 1
[iyunv@localhost~]# service ipvsadm save //保存策略
[iyunv@localhost~]# chkconfig ipvsadm on
3.配置节点服务器
1）安装httpd,创建测试网页 (web服务器1)
[iyunv@localhost~]# yum -y install httpd
[iyunv@localhost~]# echo www.benet.com > /var/www/html/index.html
[iyunv@localhost~]# service httpd start
[iyunv@localhost~]# chkconfig httpd on
2) 安装httpd,创建测试网页 (web服务器2)
[iyunv@localhost~]# yum -y install httpd
[iyunv@localhost~]# echo www.benet.com > /var/www/html/index.html
[iyunv@localhost~]# service httpd start
[iyunv@localhost~]# chkconfig httpd on
4.查看LVS负载分配情况
[iyunv@localhost~]# ipvsadm -Ln

二、NFS共享存储服务
1.使用NFS发布共享资源
1）安装nfs-utils portmap(6.0之前系统安装portmap, 6.0后安装 rpcbind)
[iyunv@localhost~]# yum -y install nfs-utils portmap
[iyunv@localhost~]# chkconfig nfs on
[iyunv@localhost~]# chkconfig portmap on
2) 设置共享目录
注：共享目录为/opt/wwwroot/,NFS所在网段192.168.2.0/24，rw表示允许读写（
ro为只读），sync表示同步写入，no_root_squash表示当客户机以root身份访问时
赋予本地root权限（默认是root_squash）
[iyunv@localhost~]# mkdir -p /opt/wwwroot
[iyunv@localhost~]# vim /etc/exports
/opt/wwwroot 192.168.2.0/24(rw,sync,no_root_squash)
注：当需要将同一个目录共享给不同的客户机，且分配不同的权限时，只要以空格
指定多个客户机（权限选项）即可。列如：将/var/ftp/public目录共享给两个客户机
并分别给予只读。读写权限。
[iyunv@localhost~]# vim /etc/exports
/var/ftp/pub 192.168.2.10(ro) 192.168.2.15(rw) //分配不同权限
3）启动NFS服务程序
[iyunv@localhost~]# service portmap start
[iyunv@localhost~]# service nfs start
[iyunv@localhost~]# netstart -natp | grep portmap
4)查看本机发布的NFS共享目录
[iyunv@localhost~]# showmount -e
2. 在web服务器上访问NFS共享资源 (或客户端)
1）安装portmap软件包，并启动portmap服务注：6.0后系统安装rpcbind软件包
[iyunv@localhost~]# yum -y install portmap
[iyunv@localhost~]# chkconfig portmap on
[iyunv@localhost~]# service portmap start
注：安装有nfs-utils软件包，则可以使用showmount -e 查看NFS服务器的共享目录
[iyunv@localhost~]# showmount -e
2)手动挂载NFS共享目录
[iyunv@localhost~]# mount 192.168.2.1:/opt/wwwroot /var/www/html
[iyunv@localhost~]# echo “hello” >/var/www/html/index.html //创建测试网页
3）fstab自动挂载设置
[iyunv@localhost~]# vim /etc/fstab
192.168.2.1:/opt/wwwroot nfs /var/www/html defaults,_netdev 0 0
