LVS详解及基于DR模型的案例

dsfggg

LVS简介

LVS（Linux Virtual Server），即Linux上虚拟的服务器集群系统。其实LVS就是一个前端的负载调度器，它在软件层次上实现了负载均衡，将接收到的请求均衡地转移至多个不同的服务器上运行，用较低的成本实现了将一组服务器构建成高性能、高可用的服务器集群。

LVS由两部分组成ipvsadm和ipvs，ipvsadm工作于用户空间，用于编写集群服务。ipvs工作于内核空间。ipvsadm编写的集群服务交由ipvs来具体实现。ipvs是基于netfilter实现的，它工作在input链上，当有报文经过input链时，ipvs查看其目标IP及请求的端口，若请求的是集群服务，则通过指定的算法在服务器集群中选择一台服务器，然后将报文发送给该服务器。

lvs的术语

Director Server     # 调度器，即实现负载均衡的地方
Real Server           # 正真能够提供服务的服务器
VIP                        # Director上用于接收用户请求的IP
DIP                        # Director上用于和Real Server交互的IP
RIP                        # Real Server上的IP
CIP                        # 客户端IP

ipvsadm配置集群服务
在用ipvsadm配置Director之前，需要先安装ipvsadm。
语法：ipvsadm [options] -t|-u|-f service-address [options]
定义一个集群服务：
ipvsadm -A|-E -t|-u|-f service-address [-s scheduler]
-A    # 添加一个集群服务
-E     # 修改一个集群服务
-s     # 指定调度用的算法
-t|-u     # service-address为VIP:port
-f          # service-address为防火墙标记

向集群服务中添加RS：
ipvsadm -a|e -t|u|f service-address -r server-address [options]
-a                             # 添加一个RS
-e                             # 修改一个RS
service-address       # 已定义过的集群服务
-r                             # 指定RS地址
-w，weight             # 指定该real server的权重，这个设为0表示禁用该realserver。

指定LVS的类型：
-g，--gatewaying         # direct routing（DR模型，默认选项）
-m，--masquerading    # masquerading（NAT模型）
-i，--ipip                       #ipip encapsulation（tun类型）

scheduler（LVS算法）
ipvs在调度时所使用的算法，添加集群服务时通过“-s”指定。一个内置了10种算法（这个由内核中的ipvs代码提供）

[iyunv@CentOS-6 ~]# grep -i 'VS' /boot/config-version/boot/config-version为当前操作系统内核编译时使用的配置文件，使用这条语句可查看内核当中ipvs的代码支持哪些算法。

静态方法：仅根据算法本身进行调度，不考虑后端服务器的负载
rr       # round robin，轮询
wrr    #  weighted round robin, 加权轮询（根据添加RS时指定的权重进行调度，权重越大，调度
          # 的次数越多）
sh      # source hashing，表示来源于同一个CIP的请求将始终被定向至同一个RS（SESSION保持）
dh:     # destination hashing，只要访问同一个地址，就调度到同一个real server

动态方法：根据算法及各RS当前的负载状况进行调度
lc       # least connection，调度给当前连接数最少的RS
        Overhead=Active*256+Inactive   # Active：活动状态连接数，Inactive：非活动状态连接数。                                                                 # 这个值越小就挑哪个
wlc     # weighted lc，默认使用这种算法，这个更容易保证调度公平
        Overhead=(Active*256+Inactive)/weight      #weight：权重
sed     # shortest expection delay
        Overhead=(Active+1)*256/weight
nq       # Never Queue，现将请求分配给所有的空闲服务器，没有空闲的服务器了之后，再根据sed
           # 算法进行调度
lblc     # Locality-Based Least Connection
           #适用于后端服务器为缓存服务器的场景，动态的DH，很少用到
lblcr    # Replicated lblc   #带复制功能的lblc

LVS的模型介绍
LVS有4中模型：NAT，DR，tun，fullnat。常用的是前两者。

NAT模型


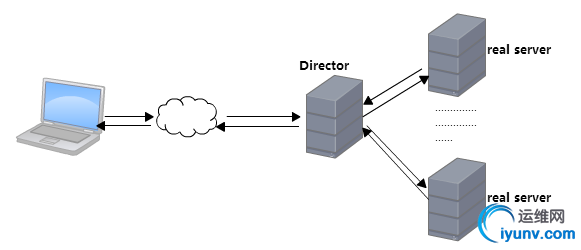

工作原理：Director的DIP和各RIP必须得在同一个网段中且应该使用私有IP，各个Real Server的网关必须指向Director的RIP。Director在接收到客户端请求报文（目标地址VIP，源地址CIP）后，根据算法从后面的集群中选出一台Real Server，将报文的目标IP改成这台Real Server的RIP，然后发送。Read Server在构建响应报文时，源IP为自己的RIP，目标为CIP，发送至Director，Director再将报文的源IP改成VIP发送给客户端。
使用NAT模型的缺点在于请求报文和响应报文都要经过Director，在高负载额场景中，Director很容易成为系统性能的瓶颈。

实现方式
Direcor：
    vip：192.168.1.118

    dip：192.168.2.8

Real Server：
    192.168.2.5

    192.168.2.6

    192.168.2.7
Real Server上：
每个Real server上都配置好默认路由，指向dip
[iyunv@node1 ~]# ip route add default via 192.168.2.8Direcor上：
集群服务配置：
[iyunv@vm1 ~]# ipvsadm -A -t 192.168.1.118:80 -s rr[iyunv@vm1 ~]# ipvsadm -a -t 192.168.1.118:80 -r 192.168.2.5 -m[iyunv@vm1 ~]# ipvsadm -a -t 192.168.1.118:80 -r 192.168.2.6 -m[iyunv@vm1 ~]# ipvsadm -a -t 192.168.1.118:80 -r 192.168.2.7 -m确保路由转发功能打开：
[iyunv@vm1 ~]# echo 1 > /proc/sys/net/ipv4/ip_forward

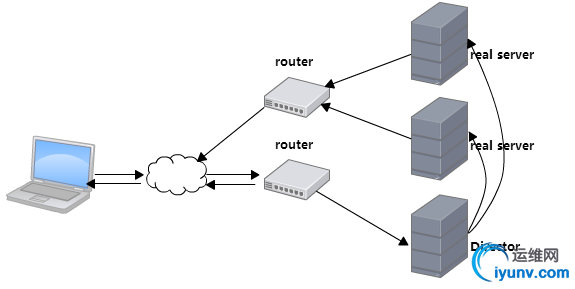

DR模型

DR模型在实现过程中，VIP、DIP、RIP必须在同一个物理网络中中间不能有路由器拆分报信息
DR模型的工作原理与NAT模型的区别在于Director在收到请求报文后没有修改目标地址，而是仅修改了报文的目标MAC地址（为某一台Real Server的MAC地址），直接发送给Real Server。Real Server为了接收这个目标地址为VIP的报文，需要在本地配置一个VIP，这个VIP地址一般配置在lo接口的别名（lo:0）上，这个VIP地址不向外通告，也不响应ARP请求。当发送响应报文时，响应报文不会经过Director，而是直接发往客户端。所以响应报文的目标IP为CIP，源IP为VIP。为了确保源IP为VIP，需要让报文先经过lo:0接口，再由eth0转发出去。

实现方式
路由器1：
    eth0：192.168.1.118

    eth1：192.168.2.8

路由器2：
    eth0：192.168.1.119

    eth1：192.168.2.9
Direcor：
    vip：  eth0:0，192.168.2.100

    dip：  eth0，192.168.2.7

Real Server：
    192.168.2.5

    192.168.2.6

Direcor上：

添加vip
[iyunv@node3 ~]# ip addr add 192.168.2.100/24 label eth0:0 dev eth0[iyunv@node3 ~]# ip route add 192.168.2.100 dev eth0:0
Real Server上：
在每个Real Server执行（这些可以写成脚本）
echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignoreecho 2 > /proc/sys/net/ipv4/conf/eth0/arp_announceecho 1 > /proc/sys/net/ipv4/conf/all/arp_ignoreecho 2 > /proc/sys/net/ipv4/conf/all/arp_announcearp_ignore       # 是否响应ARP地址请求，默认0。
0     # 回复本机的所有ip地址（不管地址在哪里）。
1     # 请求从哪个网卡接口进来，就响应该接口上的地址。
arp_announce  # 限制本机如何通告本地地址，默认0。
通告级别：

0     # 通高所有本机ip地址。

1     # 尽量使用2这个级别，但有时候会有意外。

2     # 仅通知最佳的本地地址进行通告。
       # 例如某个IP地址处在某个网段，那么仅用这个接口的地址通告该网段。

在lo上添加vip
[iyunv@node3 ~]# ip addr add 192.168.2.100/32 label lo:0 brd 192.168.2.100 dev lo[iyunv@node3 ~]# ip route add 192.168.2.100 dev lo:0
在Direcor上：

添加集群服务
[iyunv@node3 ~]# ipvsadm -A -t 192.168.2.100:80 -s rr[iyunv@node3 ~]# ipvsadm -a -t 192.168.2.100:80 -r 192.168.2.5 -g[iyunv@node3 ~]# ipvsadm -a -t 192.168.2.100:80 -r 192.168.2.6 -g[iyunv@node3 ~]# ipvsadm -L -nIP Virtual Server version 1.2.1 (size=4096)Prot LocalAddress:Port Scheduler Flags  -> RemoteAddress:Port           Forward Weight ActiveConn InActConnTCP  192.168.2.100:80 rr  -> 192.168.2.5:80               Route   1      0          0           -> 192.168.2.6:80               Route   1      0          0最后Director上不要忘了网关的配置。

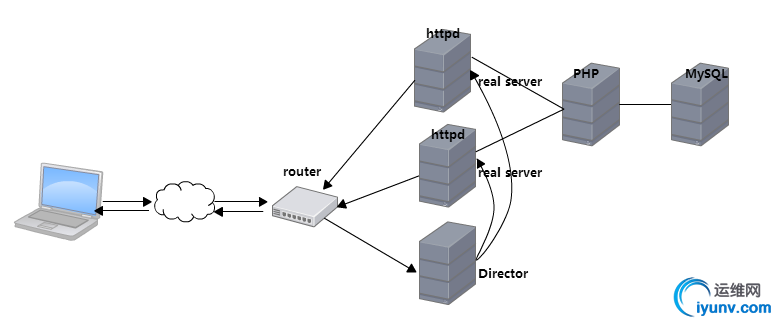

基于LVS-DR模型部署discuz


实验环境：

路由器：

    eth0：192.168.1.118

    eth1：192.168.2.8

Direcor：

    vip：  eth0:0，192.168.2.100

    dip：  eth0，192.168.2.7

Real Server：

    192.168.2.5

    192.168.2.6

PHP服务器：192.168.2.10
NFS：192.168.2.10
MySQL服务器：192.168.2.3

LVS的环境的实现与上述DR模型中的实现方式一致。
在NFS服务器上创建共享目录
[iyunv@www ~]# mkdir /httpd_dir[iyunv@www ~]# vim /etc/exports/httpd_dir 192.168.2.0/24(rw,no_root_squash)[iyunv@www ~]# service nfs statusReal Server上挂载共享目录

[iyunv@node1 ~]# showmount -e 192.168.2.10Export list for 192.168.2.10:/httpd_dir 192.168.2.0/24[iyunv@node1 ~]# mount -t nfs 192.168.2.10:/httpd_dir /httpd_dir配置httpd：
[iyunv@node1 httpd]# vim httpd.conf #DocumentRoot "/httpd"                      #使用虚拟主机需要注释这一项...LoadModule proxy_module modules/mod_proxy.soLoadModule proxy_fcgi_module modules/mod_proxy_fcgi.so  ....<IfModule dir_module>    DirectoryIndex index.php index.html</IfModule>    ......    AddType application/x-httpd-php .php                #支持识别php格式的页面    AddType application/x-httpd-php-source .phps    ......Include /etc/httpd/extra/httpd-vhosts.conf虚拟主机：

<VirtualHost *:80>    ServerAdmin baby@xiaoxiao.com    DocumentRoot "/httpd_dir"    ProxyRequests Off    ProxyPassMatch ^/(.*\.php)$ fcgi://192.168.2.10:9000/httpd_dir/$1    <Directory "/httpd_dir">        Options none        AllowOverride none        Require all granted    </Directory></VirtualHost>配置完成之后，将配置文件同步至其他各节点。
在NFS服务器上部署discuz
[iyunv@www ~]# unzip Discuz_7.2_FULL_SC_GBK.zip [iyunv@www ~]# mv upload/* /httpd_dir/[iyunv@www ~]# cd /httpd_dir/[iyunv@www httpd_dir]# chown -R nobody:nobody ./*由于应用的需要在php的配置文件中将这一项打开

[iyunv@www httpd_dir]# vim /etc/php.inishort_open_tag = On
在数据库中创建数据库和对应的用户，然后授权
MariaDB [(none)]> create database discuz;Query OK, 1 row affected (0.02 sec) MariaDB [(none)]> grant all on discuz.* to discuz@'192.168.%.%' identified by 'discuz';Query OK, 0 rows affected (0.00 sec) MariaDB [(none)]> flush privileges;Query OK, 0 rows affected (0.00 sec)

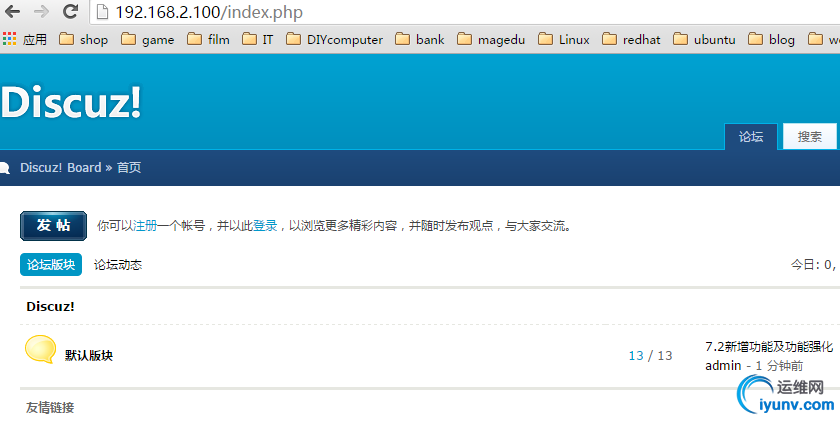

最后打开http://192.168.2.100/install/index.php，安装一下数据库即可。

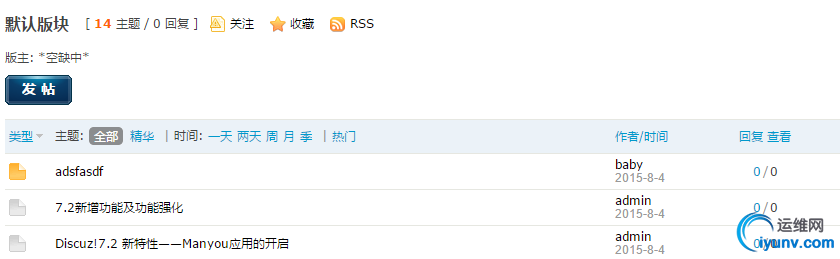

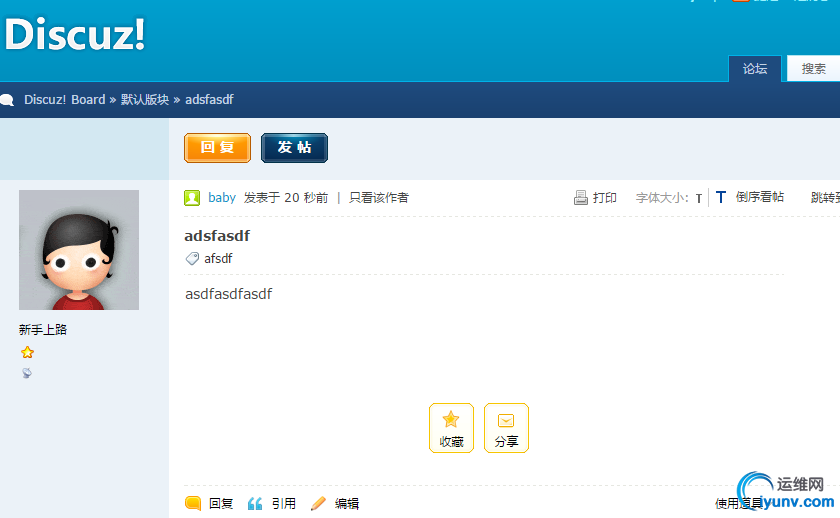

完成发帖.................^_^
