三.GRE中的tunnel配置及实验验证

wuli

基本配置说明：
1）R1,R2的环回口分别为：192.168.1.1/24和192.168.2.1/24
2）链路两端的IP使用该路由器的编号，例如R1的s0/0:192.168.12.1

Q1：什么是tunnel?
Q2：如何建立GRE中的tunnel?
Q3：tunnel的一些细节。

Answer1:
tunnel是类似于环回口的虚拟接口，可用于隐藏路径。例如:在R1和R4构建一条GRE通道，那么就会隐藏R2和R3,见下图：

(这里的192.168.4.2是tunnel一个端口的IP!)该结果显示了R2和R3被隐藏了，即建立了一条R1和R4直接相连的tunnel

Answer2:
tunnel的配置步骤：
第一步：配置ip地址  ip address 192.168.4.1255.255.255.0 （类似于传统的接口配置）
第二步：指定tunnel的source和destination
                         tunnelsource s0/0
           tunnel destination 192.168.34.4
           tunnel mode gre ip（该命令默认开启使用）
第三步：使用tunnel通道（使用静态路由指明使用tunnel通信）
在R1上：ip route 192.168.2.0 255.255.255.0 tunnel0(在R2上对等配置)

Answer3:

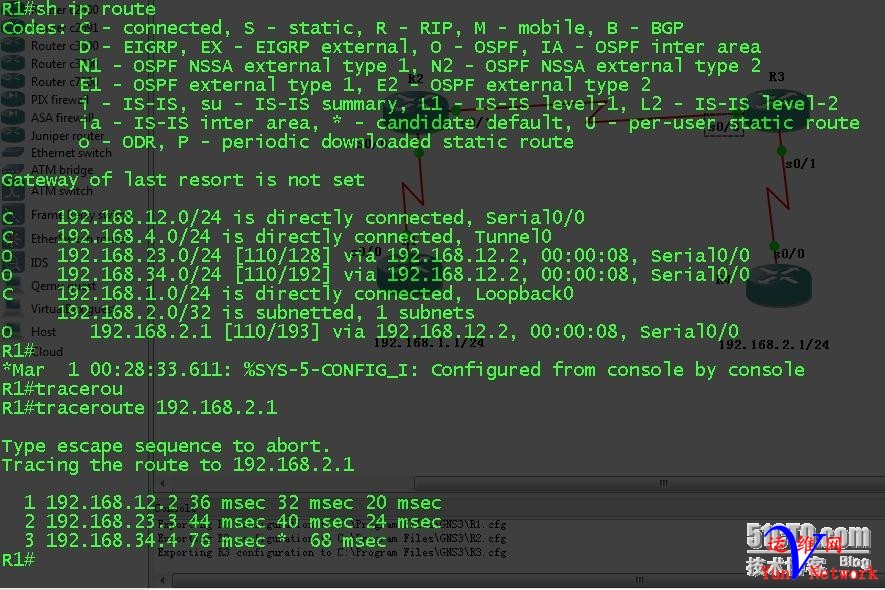

1）假如没有使用静态路由指明要使用tunnel，而讲环回口宣告进入ospf进程中，采用动态路由协议，那么在R1上traceroute 192.168.2.1的结果是：

这样就只能按照原来的路径进行转发了！！！

2）关于tunnel口的ip地址分配，是不是可以为tunne0两端分配不同网段的ip地址？是否可以不为tunnel0分配ip地址？

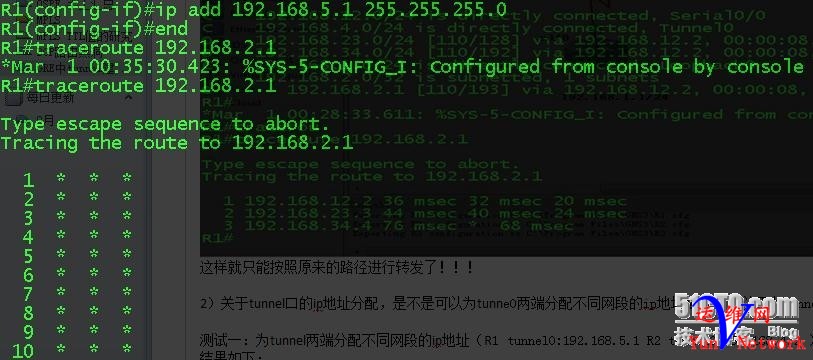

测试一：为tunnel两端分配不同网段的ip地址（R1 tunnel0:192.168.5.1 R2 tunnel0:192.168.4.2 ）
结果如下：

测试二：不为tunnel0分配ip地址
结果如下：

总结：笔者认为:由于在R1和R4上配置了静态路由，tunnel0为静态路由的出接口或者下一跳！而我们由静态路由，静态的路由的下一跳必须可达，否则该条路由不能加入路由表中！
实验证明：

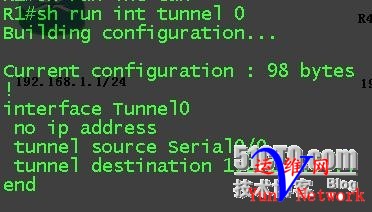

R1 的tunnel0接口：

R1的静态路由：

R1的即时路由表：

可见,tunnel0存在ip地址是静态路由存在的必要条件。
