构建高可用LVS + keepalived+httpd和双主模型的keepalived方案

wuli

keepalived简介
keepalived是一个类似于layer3, 4 & 5交换机制的软件，也就是我们平时说的第3层、第4层和第5层交换。Keepalived的作用是检测web服务器的状态，如果有一台web服务器死机，或工作出现故障，Keepalived将检测到，并将有故障的web服务器从系统中剔除，当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中，通过ping来监测对方的状态。

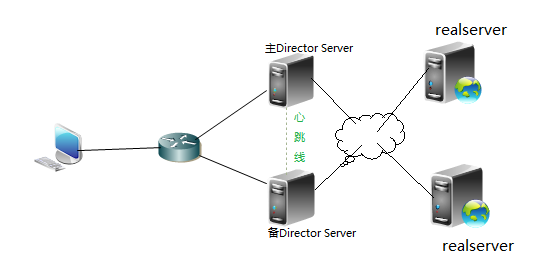

拓扑图：


-----------------------------------------------------------------------------------------
实验环境：
centos-6.4
所需的安装包：
主的和备的Director上都安装上keepalived
后端的两个realserver上都安装上htppd服务
-----------------------------------------------------------------------------------------
1.先同步个节点上的时间

[iyunv@yulong]# ntpdate  172.16.0.1
2.在主的和从的上面安装keepalived

[iyunv@yulong ~]# yum install keepalived -y
3.编辑keepalived配置文件


[iyunv@yulong keepalived]# vim  keepalived.conf
修改一下参数为自己所用的
global_defs {
   notification_email {

    root@localhost        收件人

   }

   notification_email_from  keep@localhost  发件人
   smtp_server 127.0.0.1       邮件服务器
   smtp_connect_timeout 10   链接超时时间
   router_id LVS_DEVEL
添加如下字段设置可以手动切换故障转移:
vrrp_script chk_maintainace {

  script "[[ -f /etc/keepalived/down ]] && exit 1 || exit 0"

  interval 1
  weight   -2

}
这段脚本的意思就是如果在这个目录下存在down的这个一个文件就把vip给转移到BAKPUP节点.这个文件可以手动创建来实现调试.
以下用文字注释的都是需要修改的地方
vrrp_instance VI_1 {
    state MASTER                   设置主节点
    interface eth0               网卡类型
    virtual_router_id 51  虚拟路由ID
    priority 100                    设置权重,权重必须大于BACKUP的权重
    advert_int 1
    authentication {
        auth_type PASS       加密方法
        auth_pass 1111       密码
    }
    virtual_ipaddress {

      172.16.8.100     设置访问的虚拟IP
    }
  track_script {

  chk_maintainace     这个是定义刚才添加的那段代码生效
    }
}
4.配置完毕以上内容后复制到从节点上一份
[iyunv@yulong keepalived]# scp  keepalived.conf   yu:/etc/keepalived/
5.然后在从节点上需要修改下如下两项


[iyunv@www ~]# vim  /etc/keepalived/keepalived.conf
state BACKUP            设置为备用节点
priority 99              权重设置为比主节点的小
6.然后主备都启动keepalived服务


[iyunv@yulong keepalived]# service keepalived restart
Stopping keepalived:                                       [  OK  ]
Starting keepalived:                                       [  OK  ]
7.然后查看master上的状态


[iyunv@yulong keepalived]# ip addr show
2: eth0:
mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:0e:d7:4d brd ff:ff:ff:ff:ff:ff
    inet 172.16.8.17/16 brd 172.16.255.255 scope global eth0
    inet 172.16.8.100/32 scope global eth0        刚才配置的虚拟ip已经生效
    inet6 fe80::20c:29ff:fe0e:d74d/64 scope link
       valid_lft forever preferred_lft forever
8.然后我们把master上的节点给停掉看看能不能转移


root@yulong keepalived]# touch  down
[iyunv@yulong keepalived]# ip addr show
2: eth0:
mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:0e:d7:4d brd ff:ff:ff:ff:ff:ff
    inet 172.16.8.17/16 brd 172.16.255.255 scope global eth0
    inet6 fe80::20c:29ff:fe0e:d74d/64 scope link
       valid_lft forever preferred_lft forever
在keepalived目录下Touch  down 文件是我们写的那条脚本,很强大哟
在次ip addr  show查看vip已经没有了
9.在备节点上查看vip有没有转移过来


[iyunv@www ~]# ip  addr show
2: eth0:
mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:6a:51:21 brd ff:ff:ff:ff:ff:ff
    inet 172.16.8.18/16 brd 172.16.255.255 scope global eth0
    inet 172.16.8.100/32 scope global eth0         OK,已经转移过来了,说明是正常的.
    inet6 fe80::20c:29ff:fe6a:5121/64 scope link
       valid_lft forever preferred_lft forever
10.下面在主节点上配置keepalived的realserver能调度上游的服务器


[iyunv@yulong keepalived]# vim  keepalived.conf
virtual_server 172.16.8.100 80 {      虚拟IP,就是一会要访问的IP
    delay_loop 6
    lb_algo rr        调度算法
    lb_kind DR         lvs的模式
    nat_mask 255.255.0.0
    persistence_timeout 50
    protocol TCP    使用的协议

    real_server 172.16.8.10 80 {    realserver的ip地址 这个别写错了
        weight 1      权重

   TCP_CHECK {       realserver的状态监测

   connect_timeout 3     响应超时时间,默认3秒
   nb_get_retry 3            重试次数
   delay_before_retry 3  重试间隔时间
        }
    }

  real_server  172.16.8.11 80 {     第二个realserver的定义 和上面的一样

   TCP_CHECK {

   connect_timeout 3
   nb_get_retry 3
   delay_before_retry 3
      }

    }
}
11.配置完毕以后复制到备服务器上一份


[iyunv@yulong keepalived]# scp   keepalived.conf   yu:/etc/keepalived/
然后在备的上面编辑keepalived.conf修改如下两项
state BACKUP            设置为备用节点
priority 99              权重设置为比主节点的小
12.上面的配置好以后我们来配置realserver服务器,两个realserver上都配置如下命令


[iyunv@node1 ~]# ifconfig lo:0 172.16.8.100 broadcast 172.16.8.100   netmask 255.255.255.255  up
由于我们使用的DR模型配置DR模型的vip,在lo上配置就行
[iyunv@node1 ~]# echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
[iyunv@node1 ~]# echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
[iyunv@node1 ~]# echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
[iyunv@node1 ~]# echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
关闭arp广播
[iyunv@node1 ~]# echo  " you are word" > /var/www/html/index.html
设置访问的网页主页内容
13.配置完成后两个realserver服务器上都启动web服务器进行测试


[iyunv@node1 ~]# service  httpd   restart
Stopping httpd:                                            [  OK  ]
Starting httpd:                                            [  OK  ]
多点击几下看看是不是均衡


访问成功,看来是均衡的
14.下面我们来通过ipvsadm查看下访问的状态


[iyunv@yulong keepalived]# yum install  ipvsadm
[iyunv@yulong keepalived]# ipvsadm -L  -n --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes
  -> RemoteAddress:Port
TCP  172.16.8.100:80                     3        3        0      156        0
  -> 172.16.8.10:80                      2        2        0      104        0
  -> 172.16.8.11:80                      1        1        0       52        0
Ok 看来是通过keepalived调用的
下面来配置keepalived双主模型
1.在主的上面添加如下内容


[iyunv@yulong keepalived]# vim   keepalived.conf
vrrp_instance VI_2 {
    state BACKUP
    interface eth0
    virtual_router_id 51
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 2111
    }
    virtual_ipaddress {

      172.16.8.200
    }
  track_script {

  chk_maintainace
    }
}
2.在备的上面添加如下内容


vrrp_instance VI_2 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 2111
    }
    virtual_ipaddress {
      172.16.8.200
    }
  track_script {
  chk_maintainace
    }
}
3.重启主备的keepalived的服务
1
[iyunv@yulong keepalived]# service keepalived  restart
4.查看备的上面虚拟主ip有木有生效


[iyunv@www ~]# ip addr show
2: eth0:
mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:6a:51:21 brd ff:ff:ff:ff:ff:ff
    inet 172.16.8.18/16 brd 172.16.255.255 scope global eth0
    inet 172.16.8.200/32 scope global eth0      已经生效
    inet6 fe80::20c:29ff:fe6a:5121/64 scope link
       valid_lft forever preferred_lft forever
5.下面我们把备的master给down掉看看是否会转移


root@www ~]# cd /etc/keepalived/
[iyunv@www keepalived]# touch  down
[iyunv@www keepalived]# ip addr show
2: eth0:
mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:6a:51:21 brd ff:ff:ff:ff:ff:ff
    inet 172.16.8.18/16 brd 172.16.255.255 scope global eth0
    inet6 fe80::20c:29ff:fe6a:5121/64 scope link
       valid_lft forever preferred_lft forever
172.16.8.200 的虚拟ip已经看不到了

6.下面在主的上面看看是否转移过来


[iyunv@yulong keepalived]# ip addr show
2: eth0:
mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:0e:d7:4d brd ff:ff:ff:ff:ff:ff
    inet 172.16.8.17/16 brd 172.16.255.255 scope global eth0
    inet 172.16.8.100/32 scope global eth0
    inet 172.16.8.200/32 scope global eth0
    inet6 fe80::20c:29ff:fe0e:d74d/64 scope link
       valid_lft forever preferred_lft forever
两个虚拟ip都在,证明是正常的,此次双主模型搞定！
