keepalived实现LVS-DR模型的高可用

放放

实验介绍：

系统Centos6.4

keepalived的主配置文件 /etc/keepalived/keepalived.conf

keepalived的服务脚本 /etc/rc.d/init.d/keepalived



172.16.4.1 cont.magedu.com cont （作为控制节点，控制no1、no2）

Master 172.16.4.7 no1.magedu.com no1

Backup 172.16.4.11 no2.magedu.com no2

Real server1 172.16.4.5 no3.magedu.com no3

Real server2 172.16.4.15 no4.magedu.com no4



Vip： 172.16.4.55

Cont节点

#ssh-keygen -t rsa -P ‘’

#ssh-copy-id -i .ssh/id_rsa.pub root@No1.magedu.com

#ssh-copy-id -i .ssh/id_rsa.pub root@No2.magedu.com



No1、no2

#ssh-keygen -t rsa -P ‘’

#ssh-copy-id -i .ssh/id_rsa.pub root@cont.magedu.com



# ansible all -a 'date' #查看时间是否同步

# ansible all -m yum -a 'name=keepalived state=present'





一 、主从两个节点安装keepalived ipvsadm

这里可以根据自己需要使用源码编译安装，或者安装rpm格式包，这里我们使用系统自带的安装包

#yum -y install keepalived ipvsadm



二、编辑主配置文件

#vim /etc/keepalived/keepalived.conf



global_defs { 全局配置段

notification_email {

root@localhost 邮件接收方

}

notification_email_from keepadmin@localhost 邮件发送方

smtp_server 127.0.0.1 邮件服务器地址

smtp_connect_timeout 30 连接超时时间

router_id LVS_DEVEL 路由器的标示

}



vrrp_instance VI_1 { 定义虚拟路由器（虚拟路由器的实例名称）

state MASTER 状态

interface eth0 通告信息通过哪个接口进行

virtual_router_id 51 虚拟路由id

priority 100 初始优先级

advert_int 1 初始化通告

authentication { 认证机制

auth_type PASS 明文认证

auth_pass 1111 认证密码

}

virtual_ipaddress { 定义虚拟ip地址

172.16.4.55

}

}



virtual_server 172.16.4.55 80 { #定义虚拟服务器，需指定虚拟ip和端口

delay_loop 6 #设置健康检查时间，单位为秒

lb_algo wrr #设置负载调度算法，此处为加权轮叫算法

lb_kind DR #设置LVS实现负载均衡的模式

nat_mask 255.255.0.0 #设置子网掩码

protocol TCP #设置转发协议的类型

real_server 172.16.4.5 80 { #定义realserver，需指定ip和端口

weight 1 #指定权重

HTTP_GET { #设置检测后端realserver的方式为获取http协议报文

url {

path /

status_code 200 #状态码为200则证明后端服务器是在线的

}

connect_timeout 3 #设置超时时间

nb_get_retry 3 #设置超时时候重试几次

delay_before_retry 3 #在重试的时候的时间间隔

}

}

real_server 172.16.4.15 80 {

weight 1

HTTP_GET {

url {

path /

status_code 200

}

connect_timeout 3

nb_get_retry 3

delay_before_retry 3

}

}

}







可以将配置文件发送给backup节点，然后修改下面的选项：

state BACKUP

priority 99

#man keepalived.conf 查看各个配置的相关信息说明

#tail -f /var/log/messages 查看日志信息



两个节点都要重启服务，我们可以在控制节点执行

#ansible all -m shell -a ‘service keepalived restart’



#ip addr show 查看定义的虚拟ip





将主节点停止服务，资源会自动转移到backup节点，当主节点重新上线后，资源会再转移到主节点上，可以查看日志信息判断当前资源所在的节点



三、在两台Realserve上安装并启动httpd服务

1、这里我们就不演示了，参考http://qidian510.blog./7319882/1282663，我们安装系统自带的服务

#yum -y install httpd

#chkconfig httpd on

为了方便我们的测试，这里为它们提供不同的测试网页

# vim /var/www/html/index.html

web1.test.com

#service httpd start

2、为两台Realserver提供Sysv格式的脚本来自动修改内核参数与虚拟IP并运行脚本

# mkdir src

# cd src/

# vim realserver.sh

#!/bin/bash

#

# Script to start LVS DR real server.

# description: LVS DR real server

#

. /etc/rc.d/init.d/functions

VIP=172.16.455 #修改你的VIP

host=`/bin/hostname`

case "$1" in

start)

# Start LVS-DR real server on this machine.

/sbin/ifconfig lo down

/sbin/ifconfig lo up

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

/sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up

/sbin/route add -host $VIP dev lo:0

;;

stop)

# Stop LVS-DR real server loopback device(s).

/sbin/ifconfig lo:0 down

echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce

echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce

;;

status)

# Status of LVS-DR real server.

islothere=`/sbin/ifconfig lo:0 | grep $VIP`

isrothere=`netstat -rn | grep "lo:0" | grep $VIP`

if [ ! "$islothere" -o ! "isrothere" ];then

# Either the route or the lo:0 device

# not found.

echo "LVS-DR real server Stopped."

else

echo "LVS-DR real server Running."

fi

;;

*)

# Invalid entry.

echo "$0: Usage: $0 {start|status|stop}"

exit 1

;;

esac

#chmod +x realserver.sh

# ./realserver.sh start

3、查看相关配置

# cat /proc/sys/net/ipv4/conf/lo/arp_ignore

1

# cat /proc/sys/net/ipv4/conf/lo/arp_announce

2

# cat /proc/sys/net/ipv4/conf/all/arp_ignore

1

# cat /proc/sys/net/ipv4/conf/all/arp_announce

2

四、测试验证

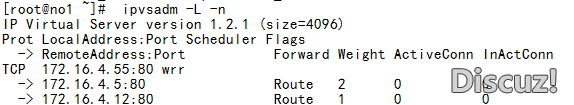

1、主节点查看规则

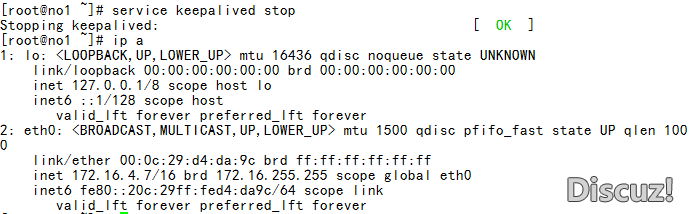

2、Master服务器损坏后，虚拟IP地址与LVS规则会配置到backup上














3、假如Master服务器修复好已重新上线，则虚拟IP地址与LVS规则会重新配置到Master服务器上而在Backup服务器上删除







4、在浏览器测试

访问172.16.4.55即可，当我们刷新网页时，会看到在两个real server之间进行切换，当节点不能服务时，我们访问网页仍然不受影响，这样验证了我们的高可用配置实现了。
