OSPF：LSA Type-7 to Type-5 转发地址抑制

shangban

1.LSA Type 7 to Type 5

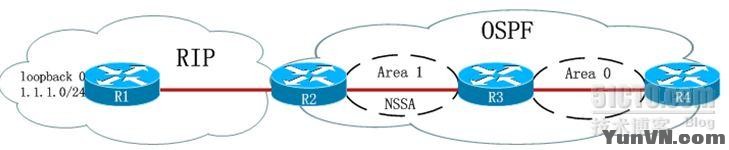

1.1实验拓扑

1.2实验需求 （1）按拓扑完成基本配置 （2）重分发RIP网络进入OSPF进程，R2连接RIP域的接口网络同时也参与OSPF进程 （3）观察R2上产生的LSA Type 7的转发地址 （4）观察R3上作为ABR将LSA Type 7转化为LSA Type 5后的转发地址 （5）修改R2、R3直连接口网络类型为点到点，观察实验现象

1.3实验步骤 （1）LSA Type 7转发地址 R2#show ip ospf database nssa-external | include   Forward         Forward   Address: 31.31.12.1 此时转发地址继承原路由下一跳 （2）Type 7 to Type 5 R3#show ip ospf database external             OSPF Router with ID (3.3.3.3)   (Process ID 1)                 Type-5 AS External Link   States   LS age: 171   Options: (No TOS-capability, DC)   LS Type: AS External Link   Link State ID: 1.1.1.0 (External   Network Number )   Advertising   Router: 3.3.3.3   LS Seq Number: 80000001   Checksum: 0xDF66   Length: 36   Network Mask: /24         Metric Type: 2 (Larger than any link   state path)         TOS: 0         Metric: 20         Forward   Address: 31.31.12.1         External Route Tag: 0 可见，当LSA Type 7转化为Type 5以后，通告者将变为NSSA的ABR，同时还会继承LSA   Type 7中所携带的Forward Address （3）修改接口网络类型 R2(config-if)#ip   ospf network point-to-point R3(config-if)#ip   ospf network point-to-point R3#show ip ospf database external | include Forward         Forward   Address: 31.31.12.1 对转发地址的继承并没有因为连接ASBR直连接口的网络类型改变而发生变化

1.4实验结论 当LSA Type 7转化为LSA Type 5时，LSA   Type 5会继承LSA Type 7中的转发地址

2.转发地址抑制

2.1实验拓扑

2.2实验需求 （1）按拓扑完成基本配置 （2）观察R4上接收到LSA Type 5的相关信息 （3）在R4上写一条去往31.31.12.0网段，指向出口null0的静态路由，观察实验现象 （4）在NSSA ABR R3上配置转发地址抑制，观察R4上LSA Type 5的转发地址，同时验证去往R1环回口网络的可达性

2.3实验步骤 （1）查看LSA Type 5 R4#show ip ospf database external | in Forward         Forward Address:   31.31.12.1 此时继承的下一跳伴随LSA Type 5扩散到OPSF域中 （2）静态路由 R4(config)#ip route 31.31.12.0   255.255.255.0 null 0 R4#show ip route ospf        31.0.0.0/24 is subnetted, 3 subnets O IA    31.31.23.0 [110/2] via 31.31.34.3,   00:15:25, FastEthernet0/0 此时外部网络消失，LSA Type 5被判定失效 （3）转发地址抑制 R3(config-router)#area 1 nssa translate type7 suppress-fa          //抑制转发地址继承 R4#show   ip ospf database external | in Forward         Forward   Address: 0.0.0.0 此时LSA Type 7转化为LSA Type 5时，不再继承转发地址 R4#show   ip route ospf      1.0.0.0/24 is subnetted, 1 subnets O E2    1.1.1.0 [110/20] via   31.31.34.3, 00:00:52, FastEthernet0/0      31.0.0.0/24 is subnetted, 3 subnets O   IA    31.31.23.0 [110/2] via   31.31.34.3, 00:17:56, FastEthernet0/0 目标网络重新出现在路由表中

2.4实验结论 配置转发地址抑制后，新产生的LSA Type 5的转发地址将变为0.0.0.0
