一、LB常用解决方案
1. 硬件负载均衡解决方案：
F5公司： BIG-IP
Citrix公司： Netscaler
A10公司： A10
Array
Redware
2. Linux: LVS
1. 完成Linux Virtual Server作者 （章文嵩，花名段正明，就职于阿里）
2. ipvs工作于netfilter框架上
3. ipvs: 框架，工作在内核中，工作在input链上，需要依赖于规则完成转发。 如果发现发往本机INPUT链的请求，如果能匹配到集群规则，直接转发至post-routing链发出主机。
4. 规则:简单来说就是把ip加端口定义为ipvs集群服务，ipvs会为此请求定义一个或多个后端服务目标地址未必会改，但是报文会被强行转发给后端的服务器。
5. ipvs组件： ipvsadm（用户空间，用来编写规则） + ipvs（内核空间）
6. ipvs工作在第四层：
     1)成为四层交换、四层路由。 做第四层转发。
     2)只能基于ip和port转发，无法在应用层，session级别转发
     3)不用到达应用层空间，就能转发
7. lvs 性能很好，但是由于只第四层，不能到用户空间，因此不能进行更加精细的控制。 在精细控制方面，haproxy和Ngnix可以更好的实现。
8. lvs通常作为总入口，更精细化的切割可能使用，haproxy或者Nginx实现
9. 报文的信息流： CIP<–>VIP–DIP<–>RIP
       1) CIP: Client ip
       2) VIP: virtual ip
       3) DIP: Director IP
       4) RIP: Real server Ip
客户端请求，被VIP端口接收后，从DIP接口被转发出去，并转发至RIP
二、LVS类型：
1. NAT(dNAT):
访问过程如下
    1） CIP访问VIP
    2) VIP接收报文后，做dNAT,指向某一个RIP
    3) RIP拿到接收到报文后进行回应
    4） 此时需要，RIP网关指向DIP，也就是Director server. 否则若在互联网上，即便报文是可以回应给CIP客户端，但是由于CIP并没有请求RIP服务器，因此报文会被丢弃。
NAT特性
      1） RS应该使用私有地址
      2） RS的网关必须指向DIP
      3） RIP 和 DIP 必须在一同意网段内
      4） 进出的报文，无论请求还是响应，都必须经过Director Server, 请求报文由DS完成目标地址转换，响应报文由DS完成源地址转换
       5） 在高负载应用场景中，DS很可能成为系统性能瓶颈。
       6） 支持端口映射。
       7） 内部RS可以使用任意支持集群服务的任意操作系统。

2. DR
1)让前端路由将请求发往VIP时，只能是Dirctor上的VIP
禁止RS响应对VIP的ARP广播请求：
(1)在前端路由上实现静态MAC地址VIP的绑定；
                前提：得有路由器的配置权限；
                缺点：Directory故障转时，无法更新此绑定；
(2)arptables
                前提：在各RS在安装arptables程序，并编写arptables规则
                缺点：依赖于独特功能的应用程序
(3)修改Linux内核参数
                前提：RS必须是Linux；
                缺点：适用性差；
Linux的工作特性：IP地址是属于主机，而非某特定网卡；也就是说，主机上所有的网卡都会向外通告
需要先配置参数，然后配置IP，因为只要IP地址配置完成则开始想外通告mac地址
为了使响应报文由配置有VIP的lo包装，使源地址为VIP，需要配置路由经过lo网卡的别名，最终由eth0发出
两个参数的取值含义：
arp_announce：定义通告模式
                        0： default， 只要主机接入网络，则自动通告所有为网卡mac地址
                        1： 尽力不通告非直接连入网络的网卡mac地址
                        2: 只通告直接进入网络的网卡mac地址
                                arp_ignore：定义收到arp请求的时响应模式
                        0： 只有arp 广播请求，马上响应，并且响应所有本机网卡的mac地址
                        1： 只响应，接受arp广播请求的网卡接口mac地址
                        2： 只响应，接受arp广播请求的网卡接口mac地址，并且需要请求广播与接口地址属于同一网段
                        3： 主机范围（Scope host）内生效的接口，不予响应，只响应全局生效与外网能通信的网卡接口
                        4-7： 保留位
                        8： 不响应一切arp广播请求
配置方法：
      全部网卡
        arp_ignore 1
        arp_announce 2
同时再分别配置每个网卡,eth0和lo
          arp_ignore 1
          arp_annource 2
2) 特性
            (1)RS是可以使用公网地址，此时可以直接通过互联网连入，配置，监控RS服务器
            (2)RS的网不能指向DIP
            (3)RS跟DS要在同一物理网络内，最好在一同一网段内
            (4)请求报文经过Director但是相应报文不经过Director
            (5)不支持端口映射
            (6)RS可以使用，大多数的操作系统，至少要可以隐藏VIP

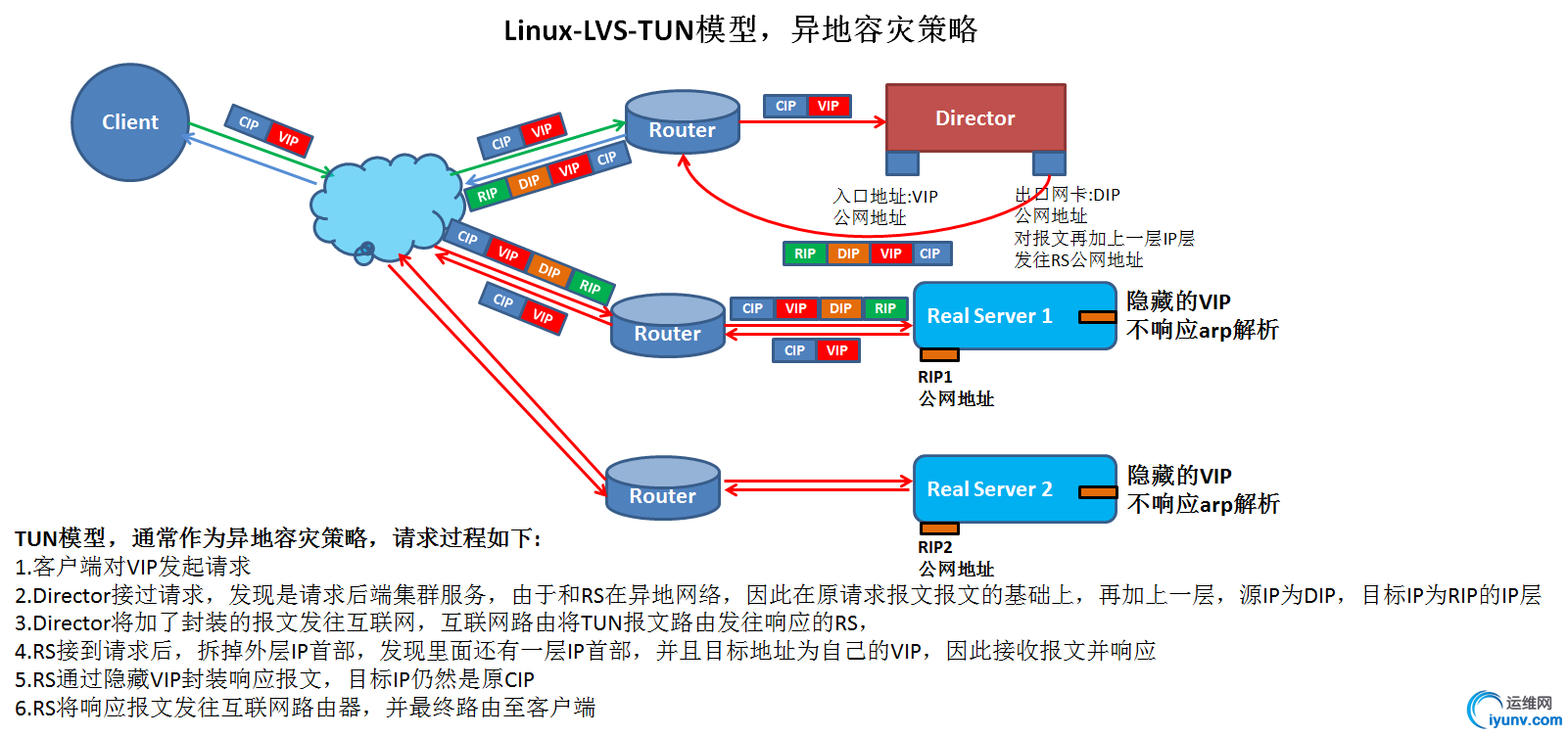

3. LVS TUN: IP隧道，IP报文中套IP报文
   1)RIP，DIP，VIP都必须是公网地址
   2)RS网关不会指向DIP
   3)请求报文经过Director，但相应报文一定不经过Director
   4)不支持端口映射
   5)RS的OS必须得支持隧道功能

4. FULLNAT： 必须内核打补丁才能使用，使得各RS主机可以跨vlan. 源IP和目标IP都修改。


5.LVS应用缺陷
不能检测后端服务器的健康状况，总是发送连接到后端。
Session持久机制：
        1、session绑定：始终将同一个请求者的连接定向至同一个RS（第一次请求时仍由调度方法选择）；没有容错能力，有损均衡效果；
        2、session复制：在RS之间同步session，因此，每个RS持集群中所有的session；对于大规模集群环境不适用；
        3、session服务器：利用单独部署的服务器来统一管理session;


三、ipvsadmin使用方法：
1.安装ipvsadmin管理工具
1
# yum -y install ipvsadm



2.相关命令
1
2
3
4
5
6
7
8
9
ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] [-M netmask]
ipvsadm -D -t|u|f service-address
ipvsadm -C
ipvsadm -R
ipvsadm -S [-n]
ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight] [-x upper] [-y lower]
ipvsadm -d -t|u|f service-address -r server-address
ipvsadm -L|l [options]
ipvsadm -Z [-t|u|f service-address]



3.集群服务相关命令参数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
    -A: 添加一个集群服务
    -t: tcp
    -u: udp
    -f: firewall mark，
        通常用于将两个或以上的服务绑定为一个服务进行处理时使用
        例如httpd和https
        iptables mongo表一起使用

        service-address:
        -t IP:port
        -u ip:port
        -f firewall_mark

    -s 调度方法，默认为wlc
    -p timeout: persistent connection, 持久连接
    -E 修改定义过的集群服务
    -D -t|u|f service-address：删除指定的集群服务



4.RS相关
1
2
3
4
5
6
7
8
9
10
11
    -a：向指定的Cluster services中添加RS
        -t|-u|-f service-address：指明将RS添加至哪个Cluster Service中
        -r: 指定RS，可包含{IP[:port]}，只有支持端口映射的LVS类型才允许此处使用跟集群服务中不同的端口
    LVS类型：
        -g: Gateway模式，就是DR模型（默认）
        -i: ipip模式，TUN模型
        -m: masquerade地址伪装自动完成后半段的原地址转换，NAT
    指定RS权重：
        -w # 省略权重为1
        -e: 修改指定的RS属性
        -d -t|u|f service-address -r server-address：从指定的集群服务中删除某RS



5.清空所有的集群服务
1




6.保存规则:(或使用重定向输出)
1
2
ipvsadm-save
ipvsadm -R



7.载入指定规则:(使用输入重定向)
1
2
ipvsadm-restore
ipvsadm -R



8.查看ipvs规则等
1
2
3
4
5
6
7
8
    -L [options]
        -n: 数字格式显示IP地址
        -c: 显示连接数相关信息
        --stats: 显示统计数据
        --rate: 速率
        --exact：显示统计数据的精确值
        --timeout: 超时时间
    -Z: 计数器清零；



四、LVS模型应用实现:
1.LVS-NAT架构模型实现:

(1)集群环境:
Client主机:Windows 7

Director主机: Centos 6.5    VIP:172.16.100.8 DIP:192.168.12.1

RealServer1主机: Centos 6.5   RIP:192.168.12.11

RealServer2主机: Centos 6.5  RIP:192.168.12.12

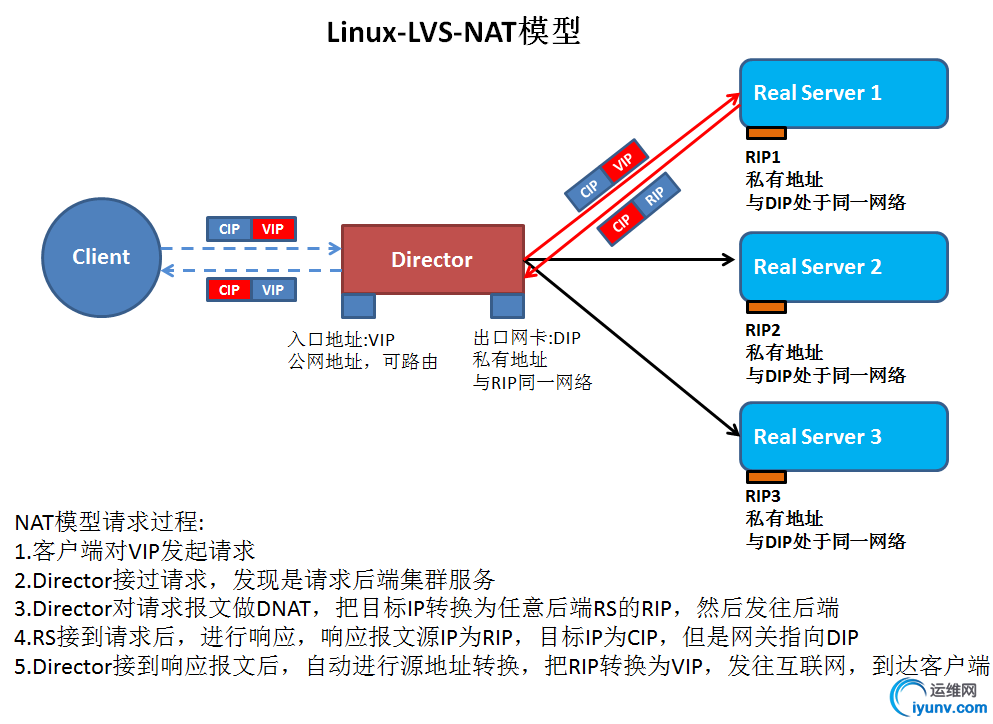

拓扑图如下:

网络环境部署如下:
1
2
3
4
5
6
7
8
9
10
11
12
1.Director:双网卡
eth0:172.16.100.8/16 --作为VIP地址
eth1:192.168.12.1/24

2.RS1:
eth0:192.168.12.11/24

3.RS2:
eth0:192.168.12.12/24

注:Director的eth1网络与RS1,RS2的eth0网络模拟在同一物流网络内
客户端为物理机windows 7，在172.16.0.0网络内



1.为RS添加网关指向Director主机
1
2
3
4
5
6
7
8
RS1:
    # ifconfig eth0 192.168.12.11/24 up
    # route add default gw 192.168.12.1

RS2:
    # ifconfig eth0 192.168.12.12/24 up
    # route add default gw 192.168.12.1
注意:添加路由条目后，主机之间相互ping测试。



2.Director修改内核参数，开启路由转发功能
1
2
3
4
5
6
7
8
9
10
11
(1)修改配置文件开启路由转发功能
--永久生效修改配置文件
# vim /etc/sysctl.conf
# Controls IP packet forwarding
net.ipv4.ip_forward = 1
--执行马上生效
# sysctl -p

(2)重定向方法开启路由转发功能
--临时生效
# echo 1 > /proc/sys/net/ipv4/ip_forward



3.在RS1和RS2上搭建web服务，并在Director验证服务
1
2
3
4
5
6
7
8
9
10
11
12
13
RS1上:
    # echo 'Web from RS1' > /var/www/html/index.html
    # service httpd start

RS2上:
    # echo 'Web from RS2' > /var/www/html/index.html
    # service httpd start

Director上验证
        # curl 192.168.12.11
          web from RS1
        # curl 192.168.11.12
          web from RS2



4.在Director添加集群服务
1
2
3
    # ipvsadm -A -t 172.16.100.8:80 -s wlc
    # ipvsadm -a -t 172.16.100.8:80  -r 192.168.12.11:80 -m -w 1
    # ipvsadm -a -t 172.16.100.8:80  -r 192.168.12.12:80 -m -w 3

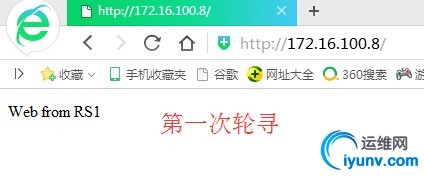

5.通过物理机windows7客户端访问172.16.100.8，正常状态可以实现轮寻两个RS主机的主页如下所示: wKiom1d6OUTyE2rFAADUCzb1rNg169.jpg
6.查询LVS记录状态信息
1
2
3
4
5
6
7
8
访问几次后，查看统计数据如下，大概接入报文比例3:1， 说明wlc生效
# ipvsadm -L --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes
  -> RemoteAddress:Port
TCP  172.16.100.8:http                  49      190      101    17164     8753
  -> 192.168.12.11:http                 22       84       45     7547     3925
  -> 192.168.12.12:http                 27      106       56     9617     4828



2.LVS-DR架构模型实现(DIP,RIP为私有地址):
为了节约公网地址,DR模型下VIP可用公网地址,RIP用内网地址,将网关都指向同一个路由器,以此来实现DR模型的LVS负载均衡.
(1)集群环境:
Client主机:Windows XP eth0:172.16.100.10  eth1:192.168.12.254(作为gateway)

Director主机: Centos 6.5    VIP:172.16.100.8 DIP:192.168.12.10

RealServer1主机: Centos 6.5   RIP:192.168.12.11 lo:0,VIP:172.16.100.8

RealServer2主机: Centos 6.5  RIP:192.168.12.12 lo:0,VIP:172.16.100.8

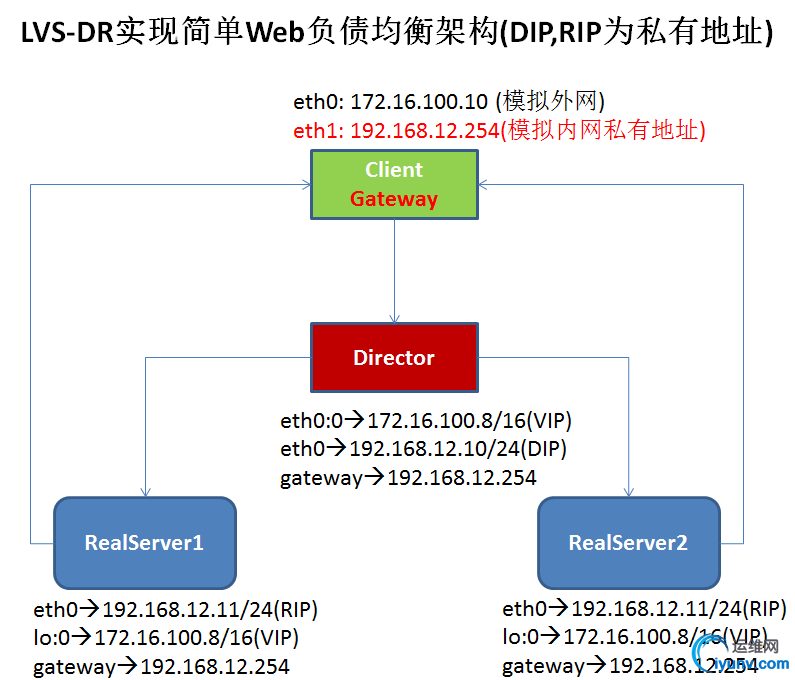

拓扑图如下:

网络环境部署如下:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
172.16.100.X模拟为外网; 192.168.12.X模拟为内网

Client(Gateway)：
eth0：172.16.100.10（Host-Only）
eth1：192.168.12.254（Host-Only）


Director：
VIP：172.16.100.8（eth0:0）
Gateway：192.168.12.254
DIP：192.168.12.10（eth0,Host-Only）


RS1：
RIP：192.168.12.11（eth0,Host-Only）
Gateway：192.168.12.254(如果通过虚拟机配置，请到网络连接中修改网关地址)
VIP：172.16.100.8（lo:0）

RS2：
RIP：192.168.12.12（eth0,Host-Only）
Gateway：192.168.12.254(如果通过虚拟机配置，请到网络连接中修改网关地址)
VIP：172.16.100.8（lo:0）

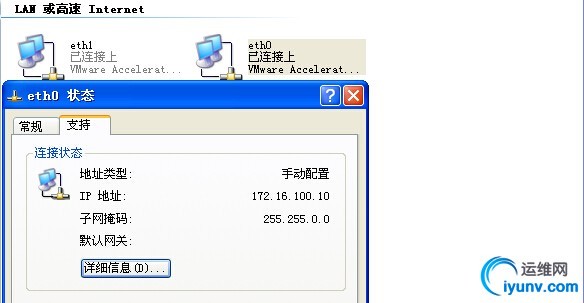

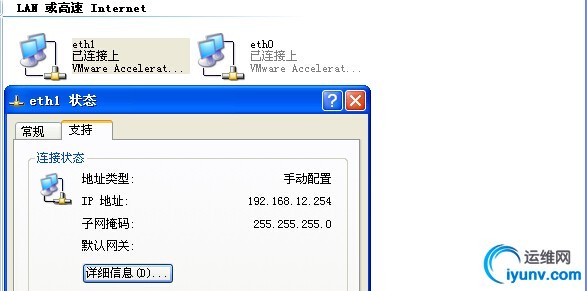

1.配置Client客户端步骤如图1、2所示:
------------------------------------------------------------------------------------

2.配置Director主机
1
2
3
4
5
6
7
8
# ifconfig eth0 192.168.12.10/24 up
# echo 1 > /proc/sys/net/ipv4/ip_forward
# ifconfig eth0:0 172.16.100.8 netmask 255.255.255.255 broadcast 172.16.100.8 up
# route add -host 172.16.100.8 dev eth0:0
# ifconfig eth0:0 172.16.100.8/16 up
# ipvsadm -A -t 172.16.100.8:80 -s rr
# ipvsadm -a -t 172.16.100.8:80 -r 192.168.12.11 -g
# ipvsadm -a -t 172.16.100.8:80 -r 192.168.12.12 -g



3.部署RS1主机
1
2
3
4
5
6
7
8
9
10
# echo 'Web from RS1' > /var/www/html/index.html
# service httpd start
# ifconfig eth0 192.168.12.11/24 up
# route add default gw 192.168.12.254
# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
# ifconfig lo:0 172.16.100.8 netmask 255.255.255.255 broadcast 172.16.100.8 up
# route add -host 172.16.100.8 dev lo:0



4.部署RS2主机
1
2
3
4
5
6
7
8
9
10
# echo 'Web from RS2' > /var/www/html/index.html
# service httpd start
# ifconfig eth0 192.168.12.12/24 up
# route add default gw 192.168.12.254
# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
# ifconfig lo:0 172.16.100.8 netmask 255.255.255.255 broadcast 172.16.100.8 up
# route add -host 172.16.100.8 dev lo:0



5.Client客户端测试如下:
6.查询Director主机ipvs规则状态信息
--------------------------------------------------------------------------------------
以上为LVS-DR架构DIP和RIP为私有地址模型搭建.


3.LVS-DR架构模型实现(DIP,VIP,RIP为公网地址):
(1)集群环境:
Client主机:Windows XP eth0:172.16.100.2
Director主机: Centos 6.5    VIP:172.16.100.6 DIP:172.16.100.5
RealServer1主机: Centos 6.5   RIP:172.16.100.7 lo:0,VIP:172.16.100.6
RealServer2主机: Centos 6.5  RIP:172.16.100.8 lo:0,VIP:172.16.100.6

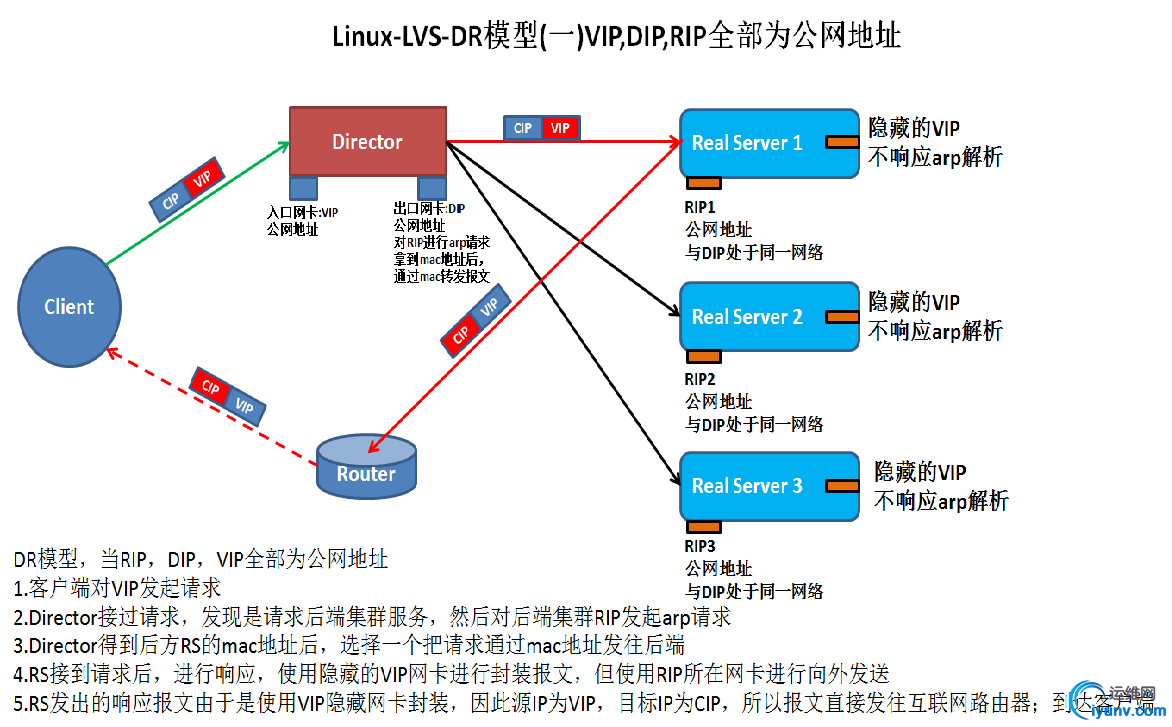

拓扑图如下:
1.配置Director主机
1
2
3
4
5
6
# ifconfig eth0 172.16.100.5/16 up
# ifconfig eth0:0 172.16.100.6/16 up
# route add -host 172.16.100.6 dev eth0:0
# ipvsadm -A -t 172.16.100.6:80 -s wlc
# ipvsadm -a -t 172.16.100.6:80 -r 172.16.100.7 -g -w 2
# ipvsadm -a -t 172.16.100.6:80 -r 172.16.100.8 -g -w 1



2.部署RS1主机
1
2
3
4
5
6
7
8
9
# echo 'Web from RS1' > /var/www/html/index.html
# service httpd start
# ifconfig eth0 172.16.100.7/16 up
# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
# ifconfig lo:0 172.16.100.6 netmask 255.255.255.255 broadcast 172.16.100.6 up
# route add -host 172.16.100.6 dev lo:0



3.部署RS2主机
1
2
3
4
5
6
7
8
9
# echo 'Web from RS2' > /var/www/html/index.html
# service httpd start
# ifconfig eth0 172.16.100.8/16 up
# echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
# echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
# ifconfig lo:0 172.16.100.6 netmask 255.255.255.255 broadcast 172.16.100.6 up
# route add -host 172.16.100.6 dev lo:0

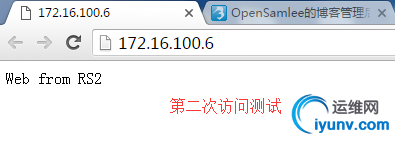

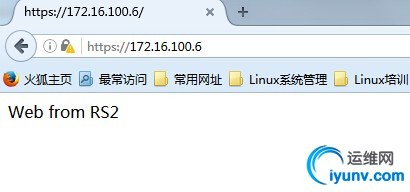

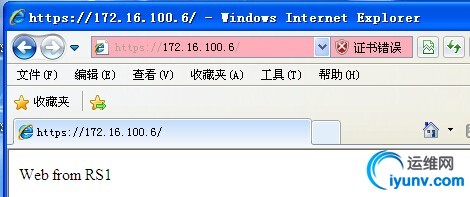

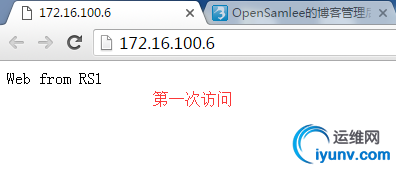

4.Client客户端测试如下:


5.查询ipvs规则状态信息
1
2
3
4
5
6
7
# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.100.6:80 wlc
  -> 172.16.100.7:80              Route   2      0          52
  -> 172.16.100.8:80              Route   1      0          26



-------------------------------------------------------------------------------------------
以上为LVS-DR架构DIP、VIP、RIP为公网地址模型搭建.

3.LVS持久性连接:
LVS持久连接：
PCC：将来自于同一个客户端发往VIP的所有请求统统定向至同一个RS；
PPC：将来自于一个客户端发往某VIP的某端口的所有请求统统定向至同一个RS;
PFMC: 端口绑定，port affinity--基于防火墙标记，将两个或以上的端口绑定为同一个服务


实验集群环境:
Client主机:Windows XP eth0:172.16.100.2
Director主机: Centos 6.5    VIP:172.16.100.6 DIP:172.16.100.5
RealServer1主机: Centos 6.5   RIP:172.16.100.7 lo:0,VIP:172.16.100.6
RealServer2主机: Centos 6.5  RIP:172.16.100.8 lo:0,VIP:172.16.100.6
拓扑图如下:
(1)普通非持久连接配置:
1
2
3
# ipvsadm -A -t 172.16.100.6:80 -s rr
# ipvsadm -a -t 172.16.100.6:80 -r 172.16.100.7 -g
# ipvsadm -a -t 172.16.100.6:80 -r 172.16.100.8 -g




(2)普通持久性连接配置
定义访问80端口的持久连接规则，发现此时同一个IP访问80端口，都转发给同一个RS响应，同理22号端口的ssh服务也可以类似配置。
1
2
3
4
5
6
7
8
9
10
11
# ipvsadm -C
# ipvsadm -A -t 172.16.100.6:80 -s rr -p 600
# ipvsadm -a -t 172.16.100.6:80 -r 172.16.100.7 -g
# ipvsadm -a -t 172.16.100.6:80 -r 172.16.100.8 -g
# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.100.6:80 rr persistent 600
  -> 172.16.100.7:80              Route   1      0          0
  -> 172.16.100.8:80              Route   1      0          0



在指定时间以内，来自同一个客户端的请求都转发到同一个RS(172.16.100.6:0 表示任意端口)
1
2
3
4
5
6
7
8
9
10
11
# ipvsadm -C
# ipvsadm -A -t 172.16.100.6:0 -s rr -p 600
# ipvsadm -a -t 172.16.100.6:0 -r 172.16.100.7 -g
# ipvsadm -a -t 172.16.100.6:0 -r 172.16.100.8 -g
# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.100.6:0 rr persistent 600
  -> 172.16.100.7:0               Route   1      0          0
  -> 172.16.100.8:0               Route   1      1          14



注:此时可以观察到，通过同一台客户端不管是访问ssh还是web服务都指向了同一个RS的IP

(3)通过防火墙标记实现持久连接配置--实现http:80与https:443两端口绑定为同一服务
Director主机做CA服务器配置如下:
配置https:443服务:

1.创建证书中心:
1
2
3
4
--在public主机上创建证书中心
# cd /etc/pki/CA/
--生成私钥
# (umask 077;openssl genrsa -out /etc/pki/CA/private/cakey.pem 2048)



生成自签证书,由于需要输入大量用户信息，因此编辑证书的配置文件，在私有的CA上创建证书要注意所有的用户信息要和CA中的一致，从国家到部门都要相同，否则会造成证书无法使用。
1
2
3
4
5
6
7
8
--根据实验要求修改配置文件如下:
# vim /etc/pki/tls/openssl.cnf
[ req_distinguished_name ]
countryName_default          = CN
stateOrProvinceName_default     = GUANGDONG
localityName_default    = GUANGZHOU
0.organizationName_default       = JUST.LTD
organizationalUnitName_default     = IT



生成自签证书--以CAserver的身份自建CA证书
1
2
3
4
5
6
7
# openssl req -new -x509 -key /etc/pki/CA/private/cakey.pem -out /etc/pki/CA/cacert.pem -days 3650
Country Name (2 letter code) [CN]:
State or Province Name (full name) [GUANGDONG]:
Locality Name (eg, city) [GUANGZHOU]:
Organization Name (eg, company) [JUST.LTD]:
Organizational Unit Name (eg, section) [IT]:
Common Name (eg, your name or your server's hostname) []:www.samlee.com



创建证书编号
1
2
# touch {index.txt,serial}
# echo 01 > serial



给Web服务器生成key、证书请求、证书:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
--创建私钥
# cd /etc/pki/CA/
# (umask 077;openssl genrsa -out http.key 2048)
--生成证书申请
# openssl req -new -key http.key -out http.csr
Country Name (2 letter code) [CN]:
State or Province Name (full name) [GUANGDONG]:
Locality Name (eg, city) [GUANGZHOU]:
Organization Name (eg, company) [JUST.LTD]:
Organizational Unit Name (eg, section) [IT]:
Common Name (eg, your name or your server's hostname) []:www.samlee.com
--在证书服务器上对master的证书进行签发
# openssl ca -in http.csr -out http.crt -days 3650
Using configuration from /etc/pki/tls/openssl.cnf
Check that the request matches the signature
Signature ok
Certificate Details:
        Serial Number: 1 (0x1)
        Validity
            Not Before: Jun 23 00:09:31 2016 GMT
            Not After : Jun 21 00:09:31 2026 GMT
        Subject:
            countryName               = CN
            stateOrProvinceName       = GUANGDONG
            organizationName          = JUST.LTD
            organizationalUnitName    = IT
            commonName                = master.samlee.com
Data Base Updated    --看到此项出现说明证书签发成功了



配置RS1\RS2服务器--(rpm安装的httpd服务配置)
1
2
3
4
5
6
7
# yum -y install mod_ssl
# scp -p root@172.16.100.5:/etc/pki/CA/http.key /etc/httpd/ssl/
# scp -p root@172.16.100.5:/etc/pki/CA/http.crt /etc/httpd/ssl/
# vim /etc/httpd/conf.d/ssl.conf
SSLCertificateFile /etc/httpd/ssl/http.crt
SSLCertificateKeyFile /etc/httpd/ssl/http.key
# service httpd restart



基于https服务的持久连接配置如下
1
2
3
4
5
6
7
8
9
10
# ipvsadm -A -t 172.16.100.6:443 -s rr
# ipvsadm -a -t 172.16.100.6:443 -r 172.16.100.7 -g
# ipvsadm -a -t 172.16.100.6:443 -r 172.16.100.8 -g
# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.100.6:443 rr
  -> 172.16.100.7:443             Route   1      0          1
  -> 172.16.100.8:443             Route   1      0          0



基于防火墙标记实现多端口绑定http和https服务，同时也做到了负载均衡
1
2
3
4
5
6
7
8
9
10
11
12
# iptables -t mangle -A PREROUTING -d 172.16.100.6 -i eth0 -p tcp --dport 80 -j MARK --set-mark 8
# iptables -t mangle -A PREROUTING -d 172.16.100.6 -i eth0 -p tcp --dport 443 -j MARK --set-mark 8
# ipvsadm -A -f 8 -s rr -p 600
# ipvsadm -a -f 8 -r 172.16.100.7 -g -w 2
# ipvsadm -a -f 8 -r 172.16.100.8 -g -w 5
# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
FWM  8 rr persistent 600
  -> 172.16.100.7:0               Route   2      0          15
  -> 172.16.100.8:0               Route   5      0          41



测试如下:
以上为LVS应用所有内容。
技术

相关帖子


运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.yunweiku.com/thread-244435-1-1.html 上篇帖子： LVS配置 下篇帖子： 用LVS配置一个简单的web LB集群 技术
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
