haproxy+varnish搭建高可用web缓存服务器

w2ewe

套句马哥经常说的话，cache is king，在现在的企业架构中，都用到了缓存服务器，缓存，可以减轻对后端服务器的压力，而且对于请求比较频繁的热区数据，我们如果缓存在缓存服务器上，都会增加被命中的概率，对于大并发的请求情况下，对于后端的服务器也是一种保护。
     下面我们要介绍的是缓存服务器中的新秀，varnish，这是一款轻量级的缓存服务，相比squid，性能更高，速度更快，管理上还更加方便，被说烂的例子就是挪威最大的在线报纸，用3台varnish替换掉了12台squid，性能上还有提升，可见varnish的地位上升之快。

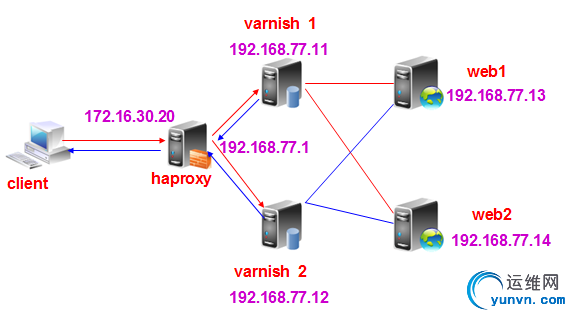

     varnish于nginx有着众多的相似之处，它们都是各自领域的新秀，而且，都是有一个master进程，多个子进程所构成,这次，我要利用varnish的缓存功能，加上haproxy的调度和高可用性，搭建一个高可用，且具有很强缓存的web服务


系统：CentOS 6.5
服务器数量：5台
所需要的软件及下载地址：
varnish-3.0.5-1.el6.x86_64.rpm
varnish-libs-3.0.5-1.el6.x86_64.rpm
https://repo.varnish-cache.org/redhat/varnish-3.0/el6/x86_64/varnish/
haproxy.x86_64 0:1.4.24-2.el6     #通过yum安装

首先，我们先在node3、和node4这两个主机上，提供web服务，提供主页
node3上：

1 2	[iyunv@node3 ~]# cat /var/www/html/index.html I am a linux lover

node4上：

1 2	[iyunv@node4 ~]# cat /var/www/html/index.html shell is difficult to learn

然后，将这两个web服务启动

1 2	[iyunv@node3 ~]# service httpd start [iyunv@node4 ~]# service httpd start

后端的web服务已完成，下面就是搭建我们的varnish缓存服务器了
在node1和node2上都执行下列操作

1	[iyunv@node1 ~]# yum install varnish-libs-3.0.5-1.el6.x86_64.rpm varnish-3.0.5-1.el6.x86_64.rpm      #可以自动解决依赖关系

备份varnish的配置文件

1	[iyunv@node1 ~]# cp /etc/varnish/default.vcl /etc/varnish/default.vcl.bak

编辑varnish的启动脚本的配置文件，让其监听在80端口上，而且，指定存储类型为mallo

1 2 3

VARNISH_LISTEN_PORT=80     #监听在80端口 VARNISH_STORAGE_SIZE=100M     #缓存大小为100M VARNISH_STORAGE="malloc,${VARNISH_STORAGE_SIZE}"     #这里是调用上面的变量

然后，启动varnish服务

1 2 3 4

[iyunv@node2 ~]# service varnish start [iyunv@node1 ~]# ss -tlnp | grep 80     #此时，80端口已经被监听（最好确保我们的其他web程序是关闭的） LISTEN     0      128                      :::80                      :::*      users:(("varnishd",8840,8)) LISTEN     0      128                       *:80                       *:*      users:(("varnishd",8840,7))

登录到我们的varnish的控制端查看

1	[iyunv@node2 ~]# varnishadm -S /etc/varnish/secret -T 127.0.0.1:6082

-S：指定密钥文件
-T：指定可以登录的管理员的地址和端口，这个是在/etc/sysconfig/varnish文件中定义的

实验要求：（对varnish而言）
1、要通过负载均衡的方式调度后端的两个web服务器
2、可以在后端的web服务器的日志文件上，查看真正访问web服务的客户端的IP地址
3、实现对后端两个web服务器健康状态的检测

使用轮询的调度方法
在/etc/varnish/目录中新建一个lb.vcl的文件，作为负载均衡作用的配置文件，配置如下

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

backend web1 {   .host = "192.168.77.13";   .port = "80"; } backend web2 {   .host = "192.168.77.14";   .port = "80"; } director webs round-robin {     #使用轮询的调度算法     {.backend = web1;}     {.backend = web2;} } sub vcl_recv {     set req.backend = webs;     #要调用上面这个组 }

然后，我们可以通过上面的管理接口，使用这个配置文件了

1 2 3 4 5

varnish> vcl.load lb ./lb.vcl     #加载这个配置 200       VCL compiled.     #这样就是编译成功的提示 varnish> vcl.use lb     #使用上面定义的配置 200

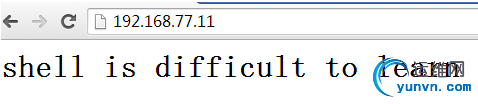

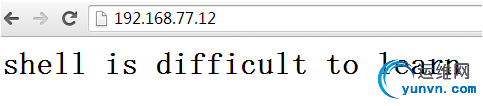

此时，我们在浏览器中测试，先访问node1，再访问node2

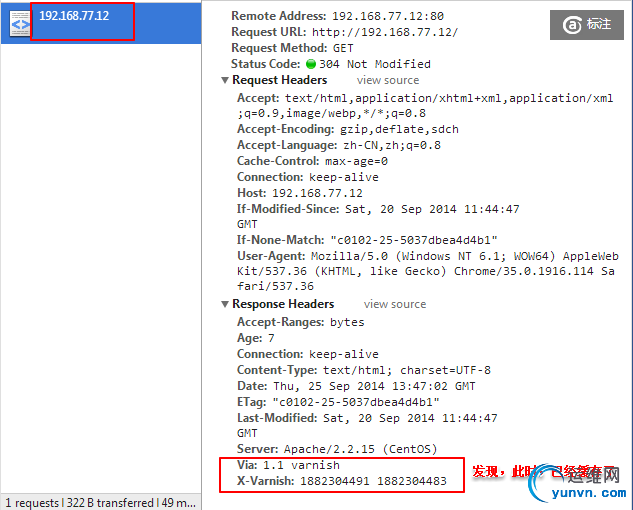

之后，无论怎么刷新都不改变了，调出开发者工具查看


我们可以查看我们的后端web服务器的日志文件

1 2 3 4 5 6 7 8 9

[iyunv@node4 ~]# tail /var/log/httpd/access_log 192.168.77.12 – - [20/Sep/2014:20:32:28 +0800] "GET /favicon.ico HTTP/1.1" 404 288 "-" "Mozilla/5.0 (Windows NT 6.1; WOW64; rv:32.0) Gecko/20100101 Firefox/32.0" 192.168.77.11 – - [20/Sep/2014:20:35:23 +0800] "GET / HTTP/1.1" 200 37 "-" "Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/35.0.1916.114 Safari/537.36

此时，显示的是我们的varnish服务器的地址
在后端记录客户端IP地址

更改配置文件，使其能够记录客户端的IP地址，在上面的实验上扩展

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

[iyunv@node1 varnish]# cp lb.vcl log.vcl [iyunv@node1 varnish]# vim log.vcl backend web1 {   .host = "192.168.77.13";   .port = "80"; } backend web2 {   .host = "192.168.77.14";   .port = "80"; } director webs round-robin {     {.backend = web1;}     {.backend = web2;} } sub vcl_recv {     set req.http.X-Forwarded-For = clinet.ip;     if (req.url ~ "index.html$") {     return (pass);     }     set req.backend = webs; }

两个web服务器都做修改
然后，将后端的web记录日志的格式修改如下

1	LogFormat "%{X-Forwarded-For}i %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined

重启httpd服务

1	[iyunv@node3 ~]# service httpd restart

回到varnish服务器，加载新的配置

1 2 3 4 5

varnish> vcl.load log ./log.vcl 200       VCL compiled. varnish> vcl.use log 200

到浏览器中，分别访问


发现，网页发生了变化，这是缓存时间结束了，新的请求返回新的网页，之后，连续刷新时，就不会缓存了

查看我们后端web服务器的日志文件

1 2 3 4 5 6 7 8 9 10 11

[iyunv@node3 ~]# tail /var/log/httpd/access_log 192.168.77.11 – - [20/Sep/2014:20:35:24 +0800] "GET /favicon.ico HTTP/1.1" 404 288 "-" "Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/35.0.1916.114 Safari/537.36" [iyunv@node4 ~]# tail /var/log/httpd/access_log 192.168.77.1, 192.168.77.1 – - [20/Sep/2014:20:54:51 +0800] "GET / HTTP/1.1" 200 37 "-" "Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/35.0.1916.114 Safari/537.36"

此时，上面记录的都是当前windows主机的地址了，如果没有，可以多次刷新网页后查看，可能还是缓存命中

健康检查机制：
如果，我们的后端web宕机了呢？我们是否发觉？下面引入健康检查机制

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

[iyunv@node1 varnish]# cp log.vcl health.vcl [iyunv@node1 varnish]# vim health.vcl probe healthchk {          #定义一个健康检测的标准   .url = "/";   .interval = 5s;   .timeout = 2s; } backend web1 {   .host = "192.168.77.13";   .port = "80";   .probe = healthchk;     #调用健康检测 } backend web2 {   .host = "192.168.77.14";   .port = "80";   .probe = healthchk; } director webs round-robin {     {.backend = web1;}     {.backend = web2;} } sub vcl_recv {     set req.http.X-Forwarded-For = client.ip;     if (req.url ~ "index.html$") {     return (pass);     }     set req.backend = webs; }

加载新的配置，并使用

1 2 3 4 5

varnish> vcl.load health ./health.vcl 200       VCL compiled. varnish> vcl.use health 200

此时，我们可以将后端的两个web服务器的http服务都停掉

1	[iyunv@node4 ~]# service httpd stop

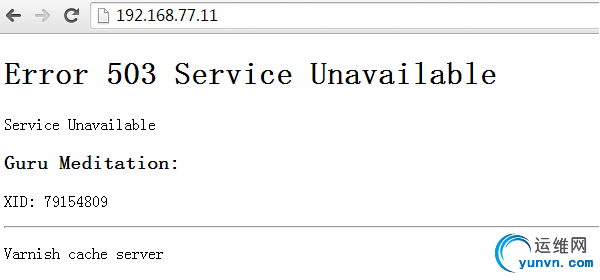

在我们的浏览器中查看

此时，健康状态就显示出来了，不过，你可能要等缓存失效后，才能刷出这个网页

最后，我们可以在前端加上一个haproxy，作为这两个varnish缓存服务器的负载均衡器
安装haproxy，这里使用yum的方式

1	[iyunv@hap ~]# yum install -y haproxy

备份配置文件，并且对配置文件进行编辑

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

[iyunv@hap ~]# cd /etc/haproxy/ [iyunv@hap haproxy]# cp haproxy.cfg haproxy.cfg.bak [iyunv@hap haproxy]# vim haproxy.cfg frontend main *:80     maxconn 3000     default_backend webs backend webs     balance uri     server varnish1 192.168.77.11 check port 80     server varnish2 192.168.77.12 check port 80     server back 127.0.0.1:8080 backup     stats enable     #开启status功能     stats admin if TRUE     #开启管理功能     stats hide-version     #隐藏版本号     stats scope .     #当前作用域     stats uri  /admin?stas     #自定义uri     stats realm admin authorizen     #用户认证模式     stats auth hapadmin:varnish     #认证的用户名和密码

然后，启动haproxy服务

1 2 3

[iyunv@hap haproxy]# service haproxy start [iyunv@hap haproxy]# ss -tlnp | grep 80     #此时，已经监听80端口 LISTEN     0      128                       *:80                       *:*      users:(("haproxy",2497,4))

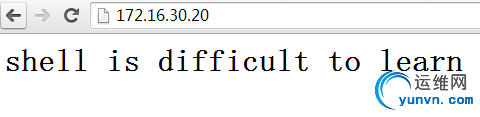

将后端的两个web服务启动，然后，在浏览器中访问

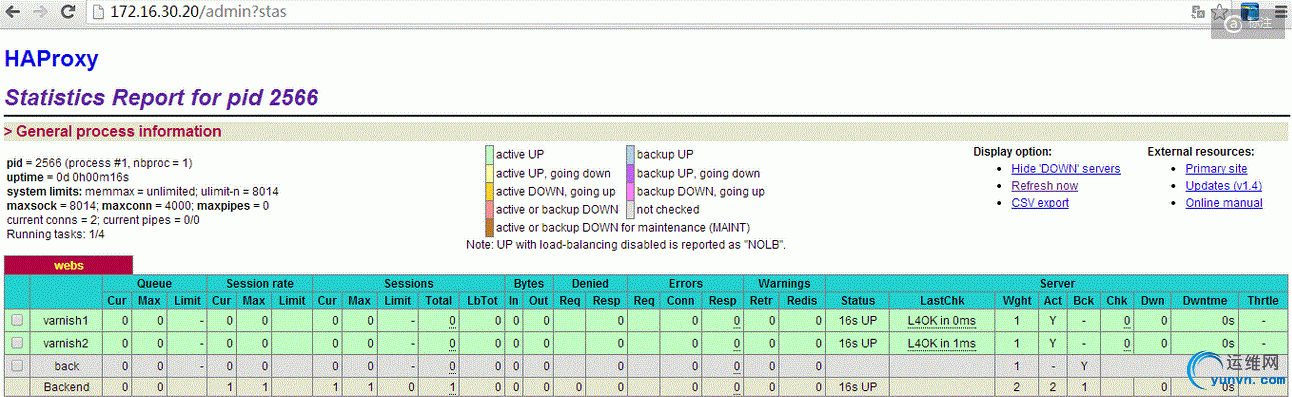

此时，还可以查看我们的status状态页


此时，我们还可以提供sorry server，即这里的back，在haproxy的本机上

1 2	[iyunv@hap haproxy]# cat /var/www/html/index.html Sorry! please wait!

同时，还得修改httpd的配置文件，使其监听在8080端口上，因为80被haproxy占用

1 2 3 4

[iyunv@hap haproxy]# vim /etc/httpd/conf/httpd.conf Listen 8080     #修改此项 并且，把http服务启动 [iyunv@hap haproxy]# service httpd start

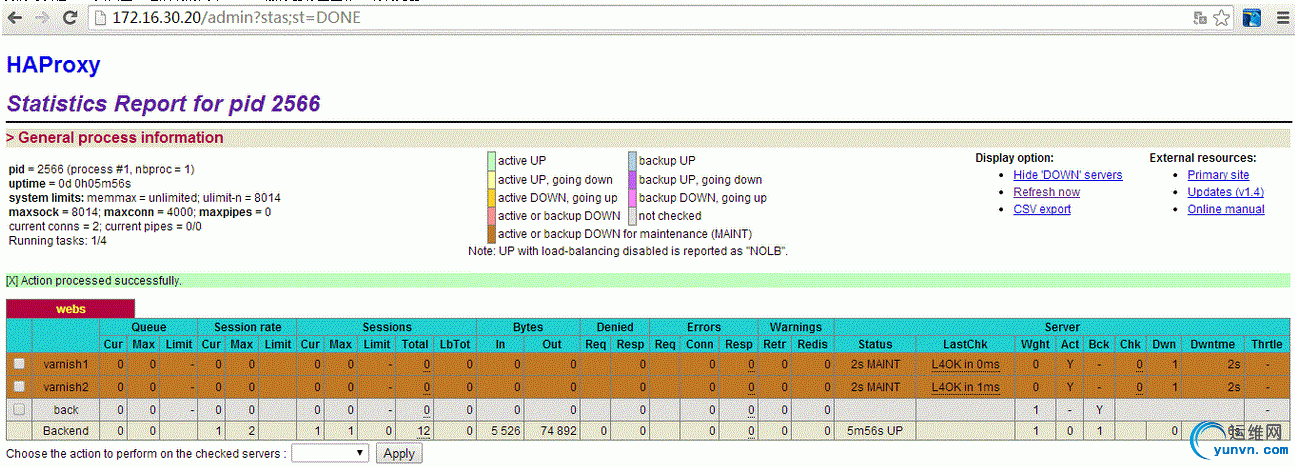

我们可以在stats页面上，让后端的两个varnish服务器停止工作，刷浏览器

访问我们的站点

当后端主机宕机后，我们的haproxy上的sorry server就能派的上用场了，详细的varnish的内容会在近期的varnish原理知识中发布出来，这也是自己的任务。
