DRBD的介绍： Distributed Replicated Block Device(DRBD)是一个用软件实现的、无共享的、服务器之间镜像块设备内容的存储复制解决方案。 数据镜像：实时、透明、同步（所有服务器都成功后返回）、异步（本地服务器成功后返回） 工具： drbdadm：高级管理工具，管理/etc/drbd.conf，向drbdsetup和drbdmeta发送指令， drbdsetup：配置装载进kernel的DRBD模块，平时很少直接用 drbdmeta：管理META数据结构，平时很少直接用。 在DRBD中，资源是特指某复制的存储设备的所有方面。包括资源名称、DRBD设备（/dev/drbdm，这里m是设备最小号，最大号可到147）、磁盘配置（使本地数据可以为DRBD所用）、网络配置（与对方通信） 每个资源有个角色，是Primary或Secondary，下面简称“主”和“备” 主角色的DRBD设备可以不受限制的读和写，比如创建和映射文件系统、对于块设备的raw或直接IO访问。 备角色的DRBD设备接受来自对方的所有修改，但是不能被应用程序读写，甚至只读也不行。 角色可以改变。 DRBD功能 单主模式：典型的高可靠性集群方案。 复主模式：需要采用共享cluster文件系统，如GFS和OCFS2。用于需要从2个节点并发访问数据的场合，需要特别配置。 复制模式：3种模式： 协议A：异步复制协议。本地写成功后立即返回，数据放在发送buffer中，可能丢失。 协议B：内存同步（半同步）复制协议。本地写成功并将数据发送到对方后立即返回，如果双机掉电，数据可能丢失。 协议C：同步复制协议。本地和对方写成功确认后返回。如果双机掉电或磁盘同时损坏，则数据可能丢失。 一般用协议C。选择协议将影响流量，从而影响网络时延。 有效的同步：按线性而不是当初写的顺序同步块。同步损坏时间内的不一致数据。 在线的设备检验：一端顺序计算底层存储，得到一个数字，传给另一端，另一端也计算，如果不一致，则稍后进行同步。建议一周或一月一次。 复制过程的一致性检验：加密后，对方若不一致则要求重传。防止网卡、缓冲等问题导致位丢失、覆盖等错误。 Split brain：当网络出现暂时性故障，导致两端都自己提升为Primary。两端再次连通时，可以选择email通知，建议手工处理这种情况。 当数据写在缓冲区里，没有真正写到磁盘上时，系统崩溃会导致数据丢失。而disk flush是指将数据真正写到磁盘上后才返回。 有些带电池的硬盘控制器，如带电池的带点出Dell PERC Raid卡，不但自带缓存而且自带电池，会在系统意外断电或者崩溃后将最后的数据写入磁盘，对这类控制器，可以使用disk flush，从而在保证性能的前提下提高了数据的安全性。 磁盘错误处理策略： 传递给上层：可能造成文件系统remounting成只读，不推荐。 对上层屏蔽：用另一端的相应块进行读写，应用不中断。可以在任何方便的时候再切换。 不一致的（inconsistent)数据：不能以任何方式访问和使用的数据。如正在同步时的目标节点数据，这些数据不能识别，不能mount，甚至不能通过磁盘的自动检测。 过期的（outdated)数据：在备机上的数据，与主机一致，但不需要同步。如主备机网络中断后，备机上的数据就是过期的。 DRBD有接口允许应用程序在网络中断时将备机数据标识为过期的。DRBD拒绝将这个节点提升为主角色。这些管理接口在Heartbeat框架上得到完整实现。 一旦过期资源的复制链接恢复，他的过期标志自动清除，接着进行后台同步。 工作原理 在高可用(HA)中使用DRBD功能,可以代替使用一个共享盘阵.因为数据同时存在于本地主机和远程主机上, 切换时,远程主机只要使用它上面的那份备份数据,就可以继续进行服务了
注意： 主机名一定要设置，hosts和hostname 分区要单独的分区，而且是没有格式化的 文件系统只能同时挂载一个，而且是在主节点进行，格式化也只能是在主节点 配置步骤： 一、DRBD的实现 1.配置主机名和host文件
[iyunv@localhost ~]# vim /etc/sysconfig/network hostname masternfs
hostname slavenfs （主机名立即生效）
[iyunv@masternfs resource.d]# vim /etc/hosts 192.168.1.100 masternfs 192.168.1.200 slavenfs [iyunv@localhost ~]# scp /etc/hosts 192.168.1.200:/etc/ 2.新建磁盘分区
fdisk -l （查看一下）
fdisk /dev/sdb （分区）（分区步骤简略）
partprobe /dev/sdb （使分区生效）
cat /proc/partitions （查看分区）
3.安装drbd的软件包（需要在网上下载软件包，http://mirrors.163.com） [iyunv@masternfs ~]# rpm -ivh drbd83-8.3.12-1.el5.centos.i386.rpm (主的软件包) [iyunv@masternfs ~]# rpm -ivh kmod-drbd83-8.3.12-1.el5.centos.i686.rpm --force --nodeps （模块的支持，安装时需要解决依赖关系） [iyunv@slavenfs ~]# rpm -e drbd83-8.3.8-1.el5.centos （如何卸载软件包） [iyunv@slavenfs ~]# scp masternfs:*.rpm ./ （拷贝到另一个设备上安装） 4.编辑配置参数，可以查看安装后的文件包 [iyunv@masternfs ~]# vim /etc/drbd.conf （编辑这个主配置参数） :r /usr/share/doc/drbd83-8.3.12/drbd.conf （读取这个文件夹） [iyunv@masternfs ~]# cp -f /usr/share/doc/drbd83*/drbd.conf /etc/ （不然同步的时候会出错） cp -f /usr/share/doc/drbd83*/drbd.conf /etc/（把配置文件复制到/etc下）
[iyunv@masternfs ~]# cd /etc/drbd.d/ （主配置目录） [iyunv@masternfs drbd.d]# ll 总计 4 -rwxr-xr-x 1 root root 1418 2012-01-29 global_common.conf
cp global_common.conf global_common.conf.bak （备份一下，如果配置出错，可以改）
[iyunv@masternfs drbd.d]# vim global_common.conf （拷贝一下编辑好的）
global { usage-count yes; # minor-count dialog-refresh disable-ip-verification } common { protocol C; startup { wfc-timeout 120; degr-wfc-timeout 120; } disk { on-io-error detach; fencing resource-only; } net { cram-hmac-alg "sha1"; shared-secret "mydrbdlab"; } syncer { rate 100M; } }

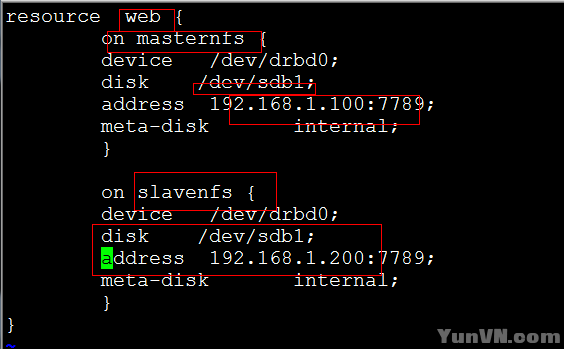

[iyunv@masternfs drbd.d]# vim web.res（此网页是自己要创建的后缀要是.res，此网页是定义资源的） vim web.res resource web { on masternfs{ device /dev/drbd0; disk /dev/sdb1; address 192.168.1.100:7789; meta-disk internal; } on slavenfs { device /dev/drbd0; disk /dev/sdb1; address 192.168.1.200:7789; meta-disk internal; } }
5.配置参数完成，拷贝到另一个机器上 [iyunv@masternfs drbd.d]# scp /etc/drbd.d/* slavenfs:/etc/drbd.d/ （拷贝资源文件和公共的文件） [iyunv@masternfs drbd.d]# scp /etc/drbd.conf slavenfs:/etc/ （拷贝主配置文件） 6.drbd作为服务需要启动，但启动之前要同步才能启动。 [iyunv@masternfs drbd.d]# drbdadm create-md web （同步两个节点都要执行） Writing meta data... initializing activity log NOT initialized bitmap New drbd meta data block successfully created. （提示成功） 7.开启服务就连接上了 [iyunv@slavenfs ~]# service drbd start （两边的同时） [iyunv@masternfs drbd.d]# cat /proc/drbd drbd-overview （两种方式查看设备启动的状态） 0:web Connected Secondary/Secondary Inconsistent/Inconsistent C r----- 8.把节点一作为一个主设备 [iyunv@masternfs drbd.d]# drbdadm -- --overwrite-data-of-peer primary web （设置为主的） 9.在主设备上格式化文件系统 -L 是改卷标的可不加 [iyunv@masternfs drbd.d]# mkfs -t ext3 -L drbhua /dev/drbd0 10.新建挂载点，挂载上去 [iyunv@masternfs drbd.d]# mkdir /mnt/hua/ [iyunv@masternfs drbd.d]# mount /dev/drbd0 /mnt/hua/ [iyunv@masternfs drbd.d]# cd /mnt/hua/ [iyunv@masternfs hua]# ll 总计 16 drwx------ 2 root root 16384 12-30 22:24 lost+found [iyunv@masternfs hua]# cp /etc/passwd ./ （拷贝一个文件用于测试，） 11.测试，需要把节点二备份的变成主的，则需要先把主的变成备份的 [iyunv@masternfs hua]# umount /mnt/hua/ （需要先卸载才能变成备份的） [iyunv@masternfs ~]# drbdadm secondary web （变成备份的） 12.节点二上变成主的 [iyunv@slavenfs ~]# drbdadm primary web （另一个） [iyunv@slavenfs ~]# mount /dev/drbd0 /mnt/hua/ [iyunv@slavenfs ~]# cd /mnt/hua/ （进去查看可以查看文件已经有了） [iyunv@slavenfs hua]# ll total 20 drwx------ 2 root root 16384 Dec 30 2012 lost+found -rw-r--r-- 1 root root 1553 Dec 30 2012 passwd （文件已经存在） 二．NFS上的配置 1.安装nfs软件，略 2.编辑共享的文件，两节点都做下面的配置 [iyunv@masternfs ~]# vim /etc/exports /web *(rw) （编辑的内容） [iyunv@masternfs ~]# service nfs start [iyunv@masternfs ~]# showmount -e slavenfs （两边都配置完后，查看一下共享的文件是否已经可以看到） [iyunv@masternfs ~]# vim /etc/init.d/nfs （把这个文件的值改一下） 122 行 killproc nfsd -9
#将/etc/init.d/nfs 脚本中的stop 部分中的killproc
#nfsd -2 修改为 -9
三、heartbeat的安装配置 1实现heartbeat高可用需要一些软件实现，需要安装上去 [iyunv@hua2 ~]# mount /dev/cdrom /mnt/cdrom/ [iyunv@hua1 ~]# yum localinstall heartbeat-2.1.4-9.el5.i386.rpm heartbeat-pils-2.1.4-10.el5.i386.rpm heartbeat-stonith-2.1.4-10.el5.i386.rpm perl-MailTools-1.77-1.el5.noarch.rpm libnet-1.1.4-3.el5.i386.rpm --nogpgcheck （localinstall本地安装，--nogpgcheck，无签名检测） 2.查看 [iyunv@hua1 ~]# rpm -pql heartbeat-2.1.4-9.el5.i386.rpm （查看解压后的文件夹有那些。） [iyunv@hua1 ~]# cd /etc/ha.d/ （这个目录是heartbeat的主配置目录） [iyunv@hua1 ha.d]# cd /usr/share/doc/heartbeat-2.1.4/ （安装后的配置文件） 3.[iyunv@hua1 heartbeat-2.1.4]# cp ha.cf authkeys haresources /etc/ha.d/ （把配置文件拷贝过来） 4.[iyunv@hua1 ha.d]# vim ha.cf （编辑这个心跳文件参数，编辑如下） ucast eth0 192.168.1.100 （对方的ip地址，另一台写1.200） auto_failback off 213行 node masternfs 214 行node slavenfs （两个节点的地址） 5）[iyunv@hua1 ~]# dd if=/dev/random bs=512 count=1 |openssl md5 （随机产生一个参数用md5加密） 0+1 records in 0+1 records out 128 bytes (128 B) copied, 0.000308478 seconds, 415 kB/s 9bf2f23aae3a63c16ea681295ffd7666 6）[iyunv@hua1 ha.d]# vim authkeys （编辑认证文件） auth 3 3 md5 9bf2f23aae3a63c16ea681295ffd7666 [iyunv@hua1 ha.d]# chmod 600 authkeys （改变它的权限为600，不然重启不成功） 7.配置资源文件，把参数直接追加进去了
echo "masternfs IPaddr::192.168.1.150/24/eth0 drbddisk::web Filesystem::/dev/drbd0::/web::ext3 killnfsd" >> haresources
解释：192.168.1.150，是虚拟ip地址，/web是共享的文件
8.还需要创建一个文件关于nfs的，要受到heartbeat的控制 [iyunv@masternfs ha.d]# cd /etc/ha.d/resource.d/ [iyunv@masternfs resource.d]# touch killnfsd
chmod 755 /etc/ha.d/resource.d/killnfsd （改变它的权限）
echo "killall -9 nfsd; /etc/init.d/nfs restart; exit 0 " >> /etc/ha.d/resource.d/killnfsd （把参数追加上去）
8.把配置拷贝到节点二上去，唯一改变的是心跳网卡地址
9.启动heartbeat服务，两边都启动 service heartbeat start
chkconfig heartbeat on 10.查看是主节点还是从节点，如下图所示，当heartbeats 停止时主设备变成了备份的，而另一端变成了主的
11.拷贝文件验证
[iyunv@node2 web]# ls
inittab lost+found--------验证此时文件仍然存在
12.ifconfig 查看网卡，发现多了一个，虚拟网卡，主要是把资源征用了
|
