LVS DR模型环境搭建

we23213

一、简易拓扑如下：

二、配置的简单说明：
Director的HA暂不使用，仅10.1.1.11上线，使用管理工具ipvsadm配置指令如下：
1、Director常规配置
   正常配置IP，检查防火墙开启相关端口，如无其他需求，推荐直接关闭
   setenforce 0 修改SElinux运行模式（非必要操作）
2、Director配置VIP
   ifconfig  eth0:1  10.1.1.100/24 up

  (ifconfig eth0:1 10.1.1.100 broadcast 10.1.1.100 netmask 255.255.255.255 up)
   说明： 至于掩码，24或是32无所谓，其本来就是用来正常接收数据包的（基于此，尝试不使用10.1.1.11而直接在eth0上配置VIP，结果：失败，可能结论：实际的通讯不使用VIP，因而Director必须有一个其他可以正常通讯的ip）
3、Director上可能需要的其他配置
   a、配置路由
      route add -host 10.1.1.100 dev eth0:1
      说明： 此配置不是必要的（至少基于CentOS 6.4 64b OS不需要）

   b、开启转发功能

      echo 1 >/proc/sys/net/ipv4/ip_forward

      说明： 此配置不是必要的（至少基于CentOS 6.4 64b OS不需要）

             DR模式的Director仅仅是修改目的MAC为某一台Real Server的MAC

             不涉及三层的转发

4、ipvsadm 添加Vserver和Rserver
ipvsadm -A -t 10.1.1.11:80 -s wlc
ipvsadm -a -t 10.1.1.11:80 -r 10.1.1.10 -g -w  1 [ -p 60 ]
ipvsadm -a -t 10.1.1.11:80 -r 10.1.1.20 -g -w  2 [ -p 60 ]
5、如果有特殊需求 可以考虑修改 tcp超时等参数
   参考指令：查看  ipvsadm  -l --timeout 依次显示TCP超时时间、FIN_WAIT、UDP超时时间

             设置： ipvsadm  --set  N1  N2 N3   建议 N2<N1
6、配置Real Server, 以10.1.1.10为例，仅LVS相关配置
    a、 linux系统作为Real Server
   （防火墙、网站搭建、SElinux等等自行检查和配置）
   ifconfig lo:1 10.1.1.100 netmask 255.255.255.255 broadcast 10.1.1.100 up
   说明：在RS上的VIP不用来做实际通讯，作用仅仅是：使RS接受目的地址是VIP的数据包。因此VIP只要不是配置在用来实际通讯的接口即可（例如tunl0等虚拟接口都可以）
   route  add -host  10.1.1.100 dev lo:1
   说明：此配置不是必须的（至少基于CentOS 6.4 64b OS不需要）。之所以添加此路由，目的是让RS从真实的物理接口发送数据包时，能够保证原地址是VIP而不是真实物理接口的IP（否则Client会拒绝接收）
   echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
   echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
   echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
   echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
   说明： 此操作的目的是为了让eth0和lo拒绝相应跟自己网段无关的arp请求或通告跟自己无关的arp信息，（让lo和eth0拒绝相应关于VIP的arp请求，并阻止eth0向网络中通告关于VIP的MAC信息）。为了以后防止更改使用的物理网口，可以设置：
   echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
   echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
   b、weindows系统作为Real Server, 分别以windows server 2003 和 2008R2 说明
   针对windows系统我们首相要做的就是添加一个loopback网卡，用它来配置我们的VIP。
   简单描述在windows OS中，添加loopback网卡的过程：
   2003中：控制面板－＞添加硬件
　 2008中：见下图，选中设备管理器中的主机右键选择“添加新硬件”


在配置VIP，并将其掩码设置为255.255.255.255时，2003 系统会遇到问题：
此时 可以先将掩码设置为255.255.255.0，然后修改注册表如下：
HKEY_LOCAL_MACHINE\SYSTEM\CurrentConrolSert\Services\Tcpip\Parameters\Interfaces
其下可能会包含多个子项，可以根据右边的ipaddress键值判断哪个为loopback的配置项，确定之后
修改其netmask键值为255.255.255.255即可,重启系统后检查掩码是否生效。
（2003 OS不需要做与arp响应和通告的设置）

在2008 R2 OS中， 设置掩码为255.255.255.255的VIP没有问题，但设置完成之后需要对arp的响应和通告做配置，执行如下指令即可：
netsh interface ipv4 set interface "网卡别名" weakhostreceive=enabled

netsh interface ipv4 set interface "网卡别名" weakhostsend=enabled

例如Server 2008R2的物理网卡别名为LAN，而添加的loopback网卡就叫loopback，则执行：

netsh interface ipv4 set interface "LAN" weakhostreceive=enabled

netsh interface ipv4 set interface "LAN" weakhostsend=enabled

netsh interface ipv4 set interface "loopback" weakhostreceive=enabled

netsh interface ipv4 set interface "loopback" weakhostsend=enabled

三、常用的监控指令
    ipvsadm -ln
    ipvsadm -lnc
    或组合watch指令
    watch  -n 1 'ipvsadm -ln'
    watch  -n 1 'ipvsadm -lnc'
四、简单说明piranha和keepalived的配置过程。
1、piranha 图形配置截图：
   全局设置：


添加虚拟服务器

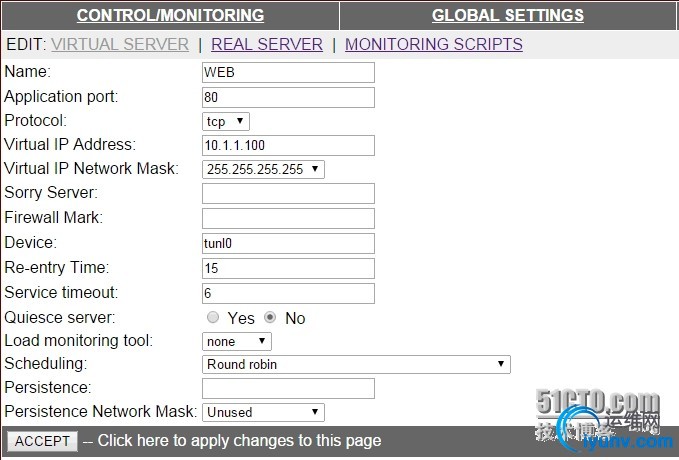

虚拟服务器的配置


添加Real Server

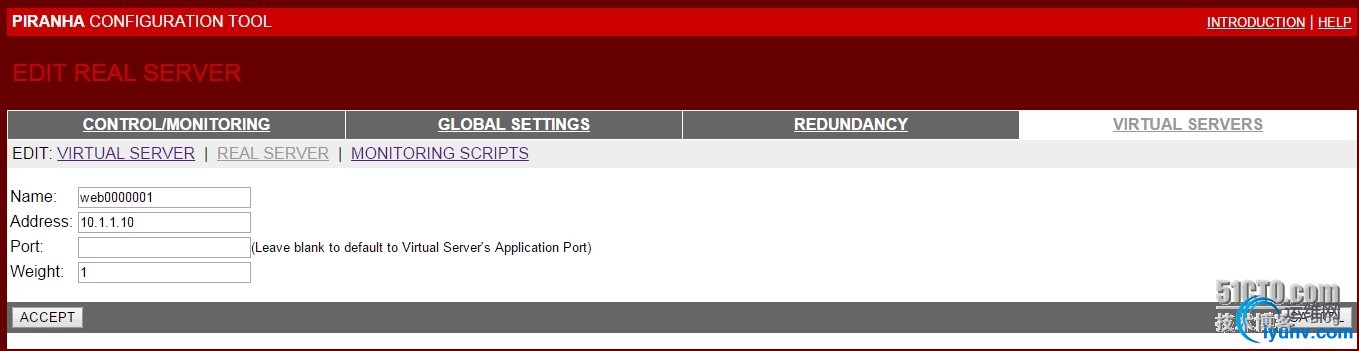

其中一台Real Server的配置

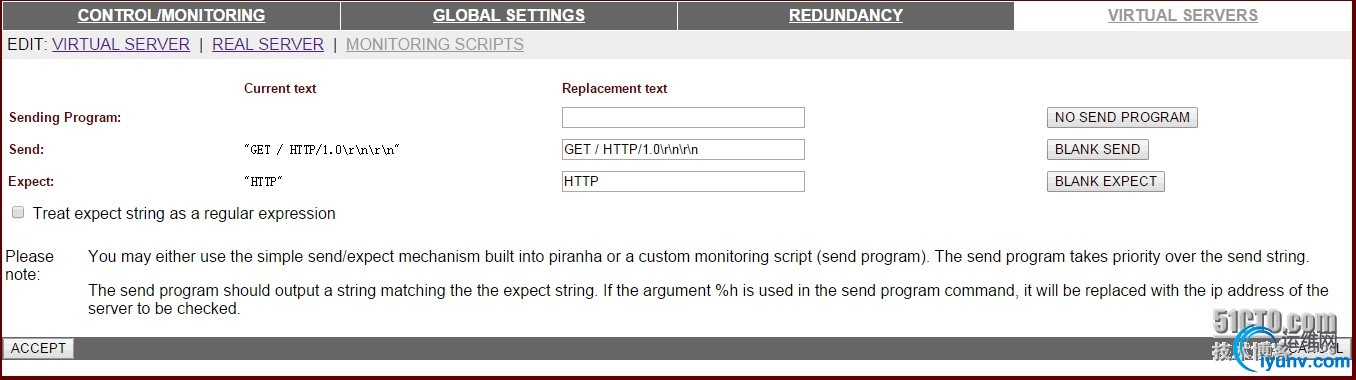

Director对Real Server的健康状态检查

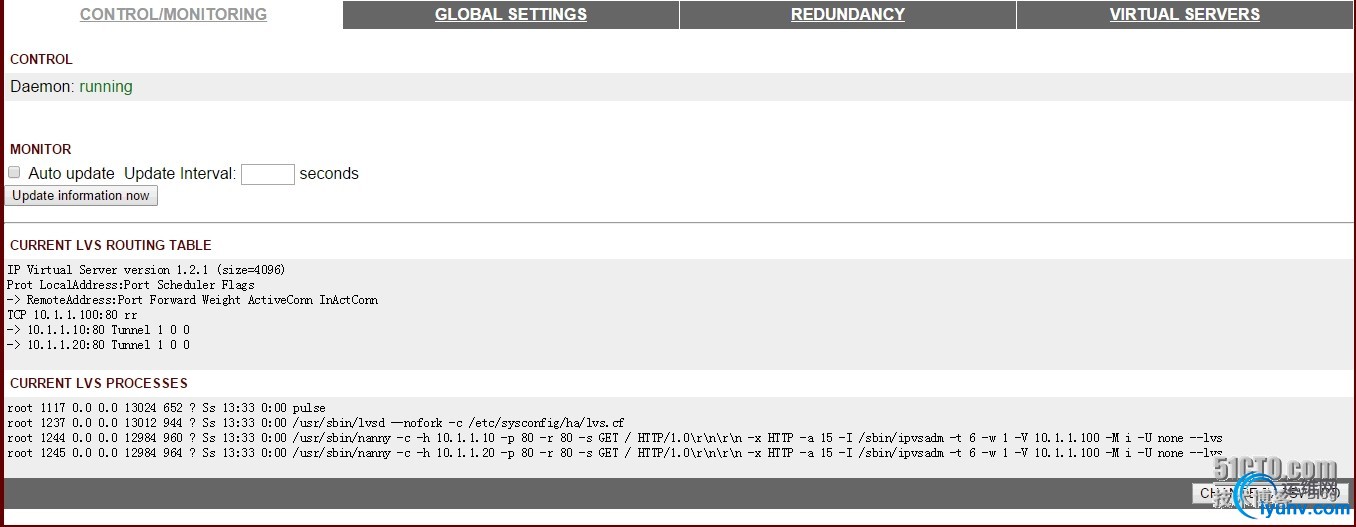

在Director开启pulse服务器之后，可以在此页面进行监控

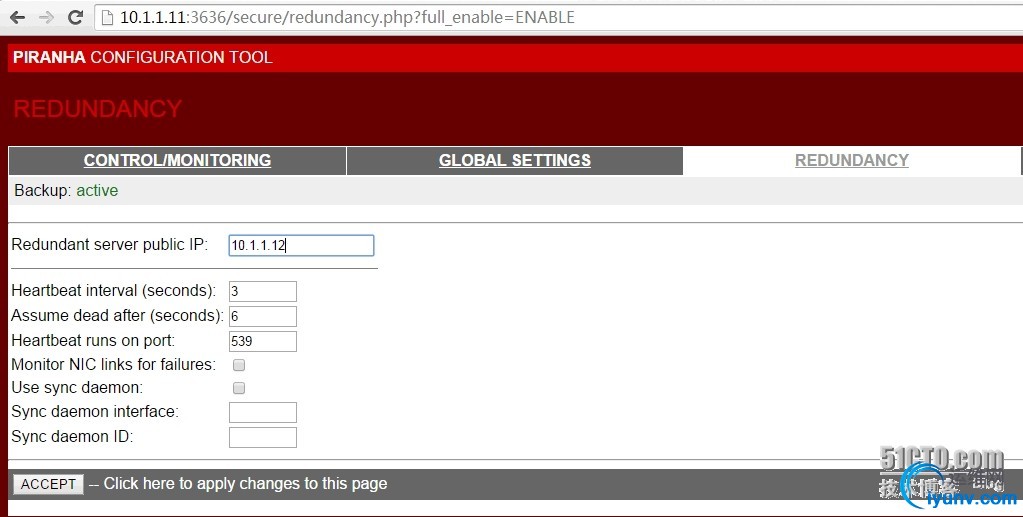

可以配置BACKUP Director，如下：

2、keepalived配置文件如下：
  #cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
   router_id LVS_MASTER  //此处在BACKUP Director上可以另起名字
}
vrrp_instance VI_1 {
    state MASTER     //此处在BACKUP Director上要改为BACKUP
    interface eth1
    virtual_router_id 51
    priority 200     //BACKUP的priority值一定要小于MASTER的
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.1.1.100
    }
}
virtual_server 10.1.1.100 80 {
    delay_loop 6
    lb_algo wrr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP
# sorry_server 192.168.200.200 1358
    real_server 10.1.1.10 80 {
        weight 1
        HTTP_GET {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 10.1.1.20 80 {
        weight 1
        HTTP_GET {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
==============================================
说明：
     测试后，piranha的Director HA和 对Real Server的健康状态检测都没有问题； 在使用keepalived时， Director HA没有问题，但对Real Server的健康状态检查不能生效（当一台Web Server 宕机之后，其不能再 RS 列表中将其删除），于是写了一个简单小脚本来实现，可以让其在开启启动后自动在后台运行，脚本内容如下：
